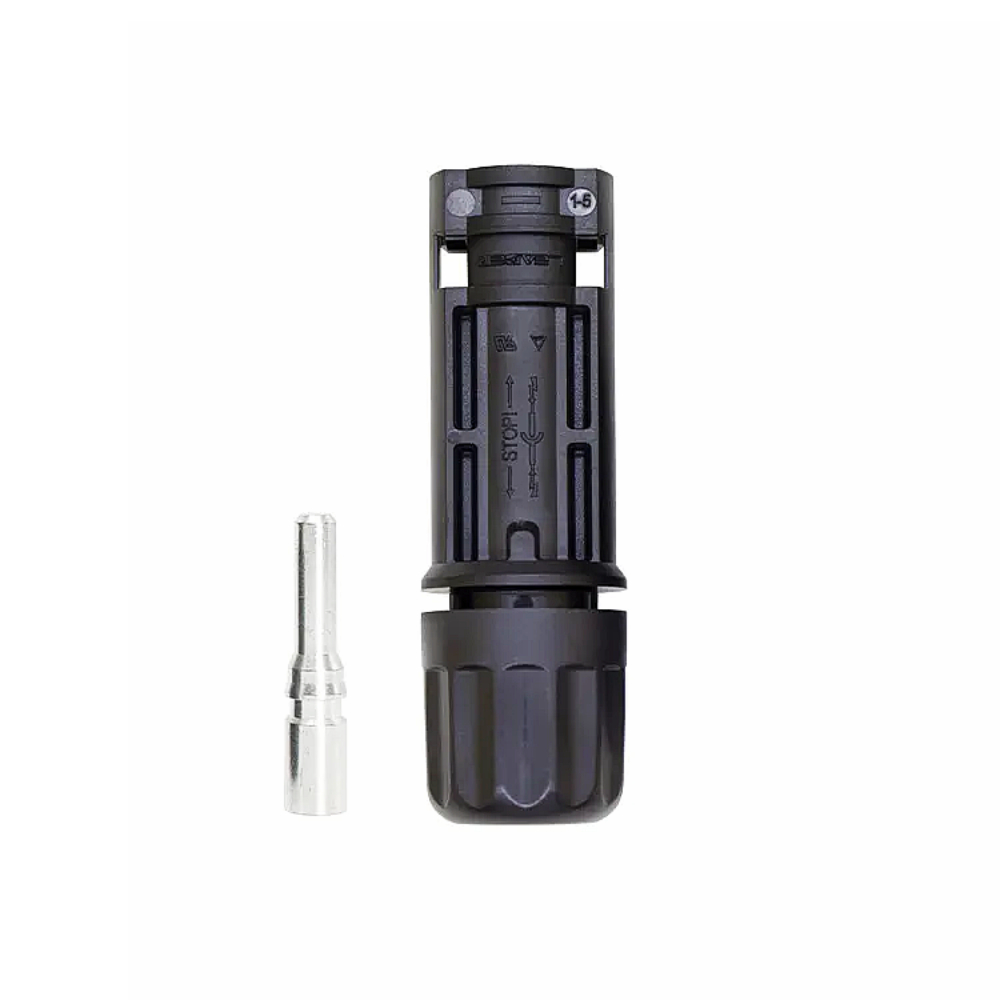

W-Star KMC4M - Konektor MC4 samec (Male) 4mm, 6 mm FVE

Konektor MC4 samec (Male) W-Star KMC4M je určen pro profesionální propojení solárních panelů ve fotovoltaických systémech. Zajišťuje bezpečné a spolehlivé spojení kabelů v DC rozvodech s napětím až 1500 V DC. Tělo konektoru z odolného PPO/PC materiálu a kontakty z pocínované mědi zajišťují nízké ztráty, dlouhou životnost a odolnost vůči UV záření i vlhkosti.

Klíčové vlastnosti

• Typ: konektor MC4 – samec (Male)
• Použití: fotovoltaické (FVE) instalace
• Průřez vodiče: 4 mm² a 6 mm²
• Jmenovité napětí: 1500 V DC (TÜV / UL)
• Jmenovitý proud: 35 - 40 A (dle průřezu vodiče)
• Impulzní napětí: 6 kV (50 Hz, 1 min)
• Krytí: IP68 - vysoká odolnost vůči vodě, prachu a UV záření
• Materiál kontaktu: měď, povrch pocínovaný
• Materiál těla: PPO/PC s vysokou mechanickou pevností
• Přechodový odpor: do 0,25 mOhm
• Provozní teplota: -40 °C až +85 °C
• Doporučená krimpovací síla: min. 310 N (pro vodič 4 mm²)

Konektor je určen pro montáž pomocí krimpovacích kleští pro MC4. Správné nalisování kontaktu a plné zacvaknutí konektoru zajišťují elektrickou i mechanickou spolehlivost a zachování krytí IP68.

Technické parametry

• Typ: MC4 – samec (Male)
• Jmenovité napětí: 1500 V DC (TÜV / UL)
• Impulzní napětí: 6 kV (50 Hz, 1 min)
• Jmenovitý proud: 35 A (4 mm² / 12 AWG), 40 A (6 mm² / 10 AWG)
• Průřez vodiče: 4–6 mm²
• Přechodový odpor: < 0,25 mOhm
• Materiál kontaktu: měď, pocínovaná
• Materiál izolace / těla: PPO/PC
• Krytí: IP68
• Provozní teplota: -40 °C až +85 °C
• Certifikace: IEC 62852, UL 6703
• Třída ochrany: Class II
• Třída hořlavosti: UL94-V0
• Hmotnost: cca 25 g (1 ks – samec)

Upozornění pro bezpečný provoz: Konektor nerozpojujte pod napětím. Pro zachování krytí IP68 je nutné plné zacvaknutí a správné nalisování kontaktu. Používejte výhradně krimpovací kleště určené pro MC4 konektory.

Objednací jednotka: 1 ks konektoru (samec – Male)

Technická specifikace se může změnit bez předchozího upozornění. Obrázky jsou ilustrační.
