W-Star WSNF300 - Tester kabelů RJ45, RJ11,USB, BNC, hledačka, diagnostika

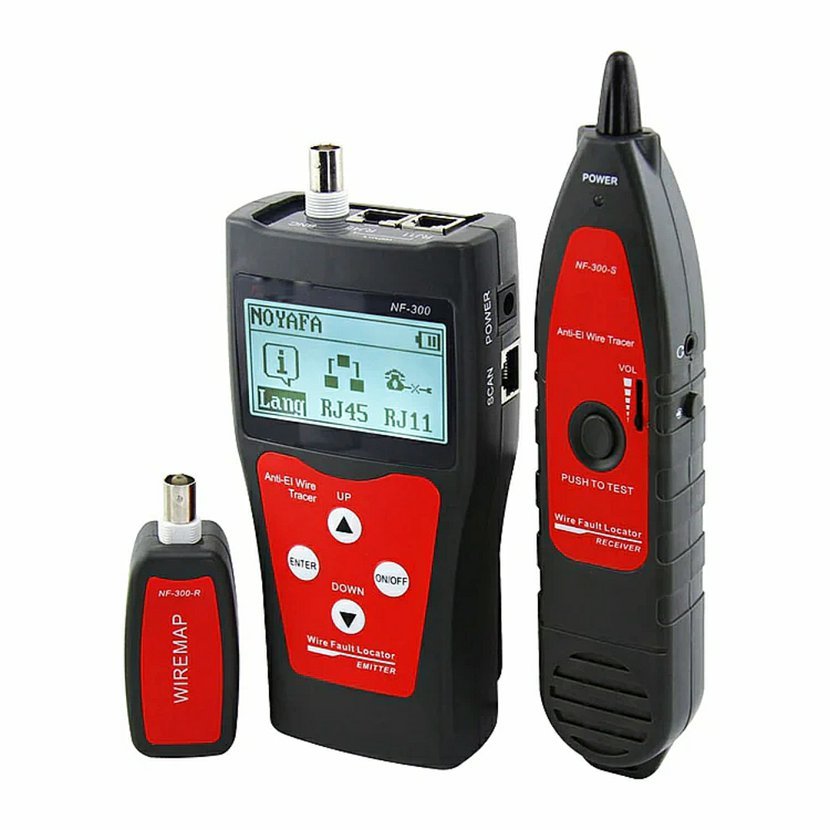

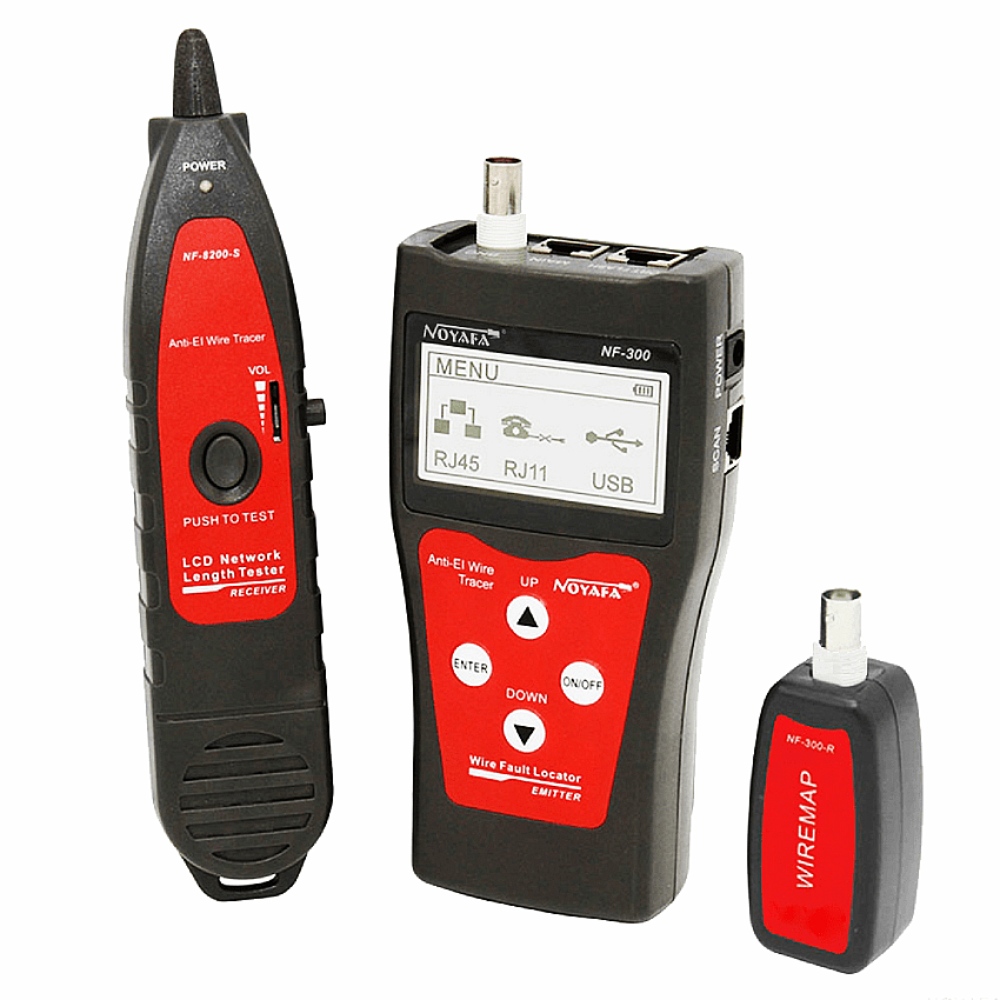

Síťový tester umí testovat ukončené i neukončené ethernetové kabely, včetně stíněných síťových kabelů (UTP/STP). Datové kabely mohou být zakončené koncovkami RJ45, USB, BNC (RG58) nebo telefonní kabely RJ11. Tester kabelů W-Star WSNF300 se skládá z hlavní jednotky testeru s displejem, hledací sondy a ukončovacího modulu (vzdálený modul).

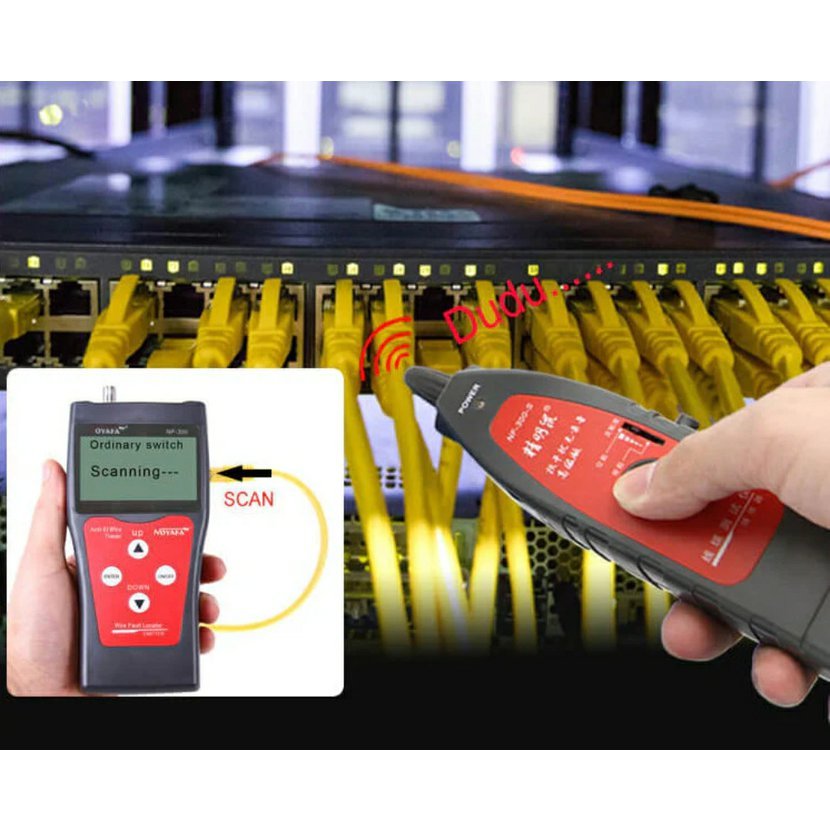

Hledací sonda má izolovaný hrot, který zabraňuje náhodnému zkratu při hledání a zkoušení kabelů na zářezové svorkovnici. Hledaný kabel naleznete rychleji díky funkci Port flash, kdy tester rozbliká port s jinou frekvencí než ostatní porty v aktivním prvku sítě a snadno tak určíte hledaný kabel. Hledačka kabelů má vylepšenou odolnost proti rušení pro přesnější rozlišení kabelů a regulaci hlasitosti. Práci s hledací sondou v hlučném prostředí datacentra vám také ulehčí přiložená sluchátka.

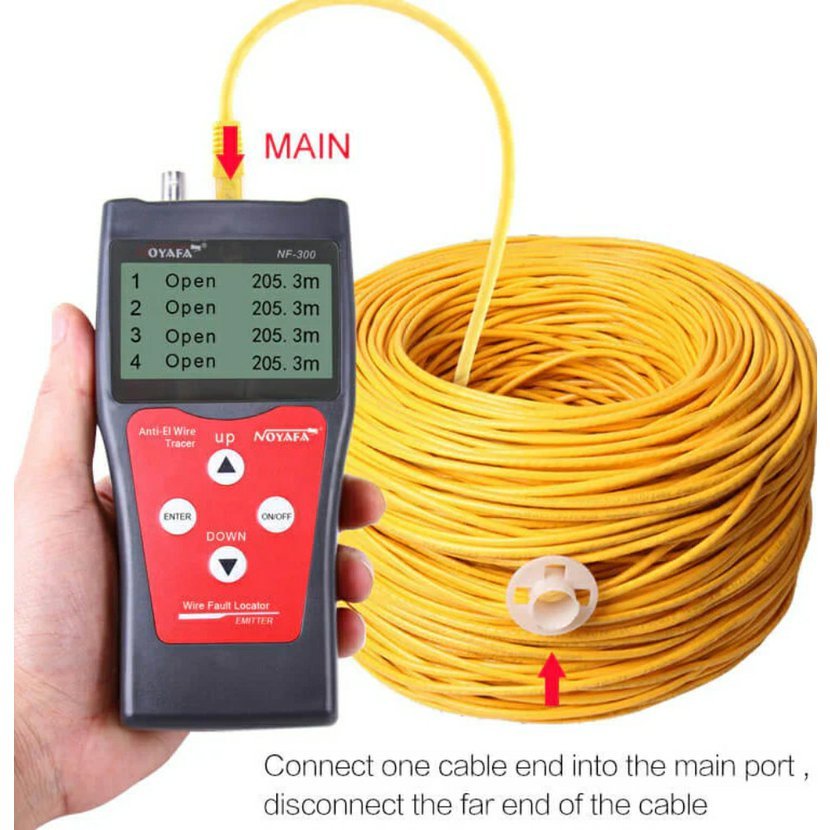

Tester měří délku RJ45 UTP kabelů, telefonních kabelů RJ11, datových USB kabelů a koaxiálních kabelů. Umí otestovat chyby v datových sítích, jako jsou neukončené nebo přerušené kabely, zkrat na vodičích a křížení na UTP vodičích RJ45, RJ11, USB a koaxiálních kabelech. Při hledání chyb lze využít přiložené kabely s krokosvorkami. Samozřejmostí je uložení referenčních kalibračních dat typů kabelů pro přesnější měření. Při testování zabudovaných kabelů nebo kabelů na delší vzdálenosti využijete ukončovací modul.

Všechny tyto vlastnosti a vybavení testeru z něj dělají užitečného pomocníka každého zkušeného síťaře.

Tester kabelů W-Star WSNF300 je komplexním řešením pro testování ukončených i neukončených ethernetových kabelů, včetně stíněných síťových kabelů (UTP/STP).

Klíčové vlastnosti

• Testuje kabely s koncovkami RJ45, USB, BNC (RG58) a telefonní kabely RJ11
• Hledací sonda s izolovaným hrotem pro bezpečné testování
• Funkce Port flash pro rychlé nalezení hledaného kabelu
• Vylepšená odolnost proti rušení a regulace hlasitosti
• Měření délky RJ45 UTP kabelů, telefonních kabelů RJ11, datových USB kabelů a koaxiálních kabelů
• Detekce chyb v datových sítích, jako jsou neukončené nebo přerušené kabely, zkrat a křížení vodičů
• Uložení referenčních kalibračních dat pro přesnější měření
• Ukončovací modul pro testování zabudovaných kabelů nebo kabelů na delší vzdálenosti

Technická specifikace

• Celkové rozměry: hlavní jednotka 175 x 80 x 43 mm, přijímač 218 x 46 x 29 mm, ukončovací modul 86 x 34 x 26 mm
• LCD obrazovka: rozlišení 128 x 64, efektivní viditelná plocha 64 x 32 mm
• Tónová frekvence: 225 Hz
• Maximální vzdálenost hledaného kabelu: 3000 m (pod napětím), 2000 m (bez napětí)

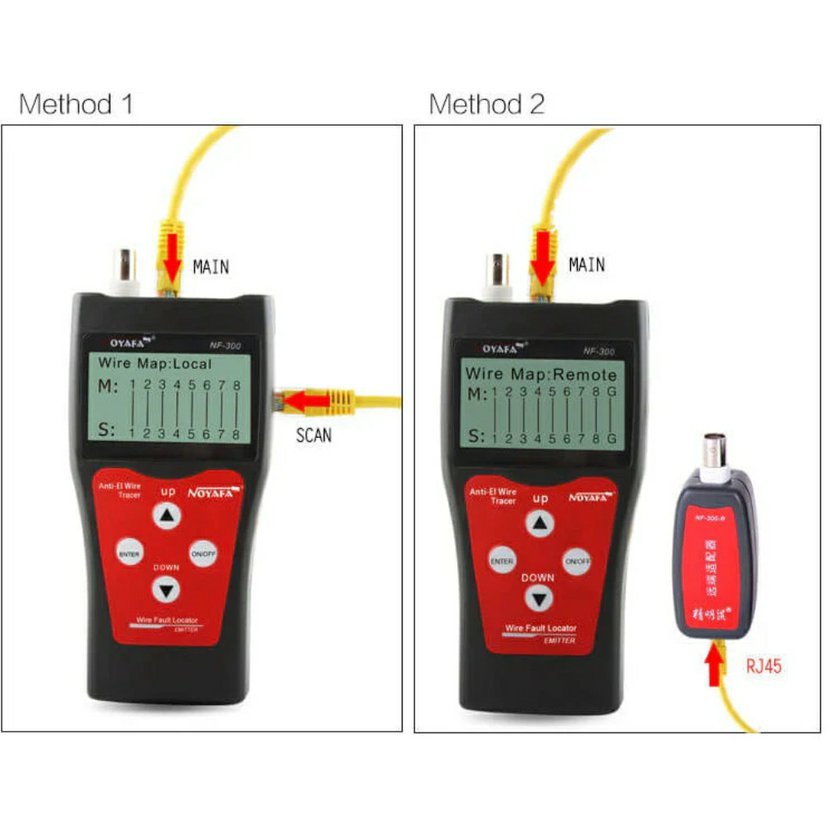

• Maximální vzdálenost pro funkci wiremap: 2500 m
• Maximální délka pro měření délky kabelu: 1000 m
• Funkce anti-jamming při hledání kabelu zapojeného do aktivního prvku
• Režim tónů: 2 tóny, nastavitelná hlasitost

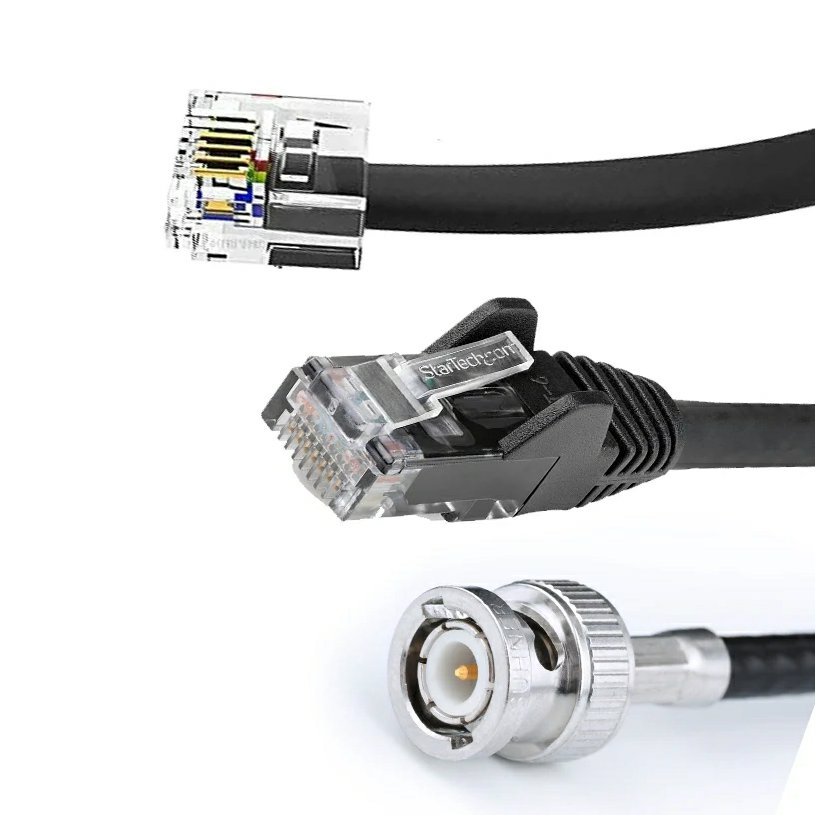

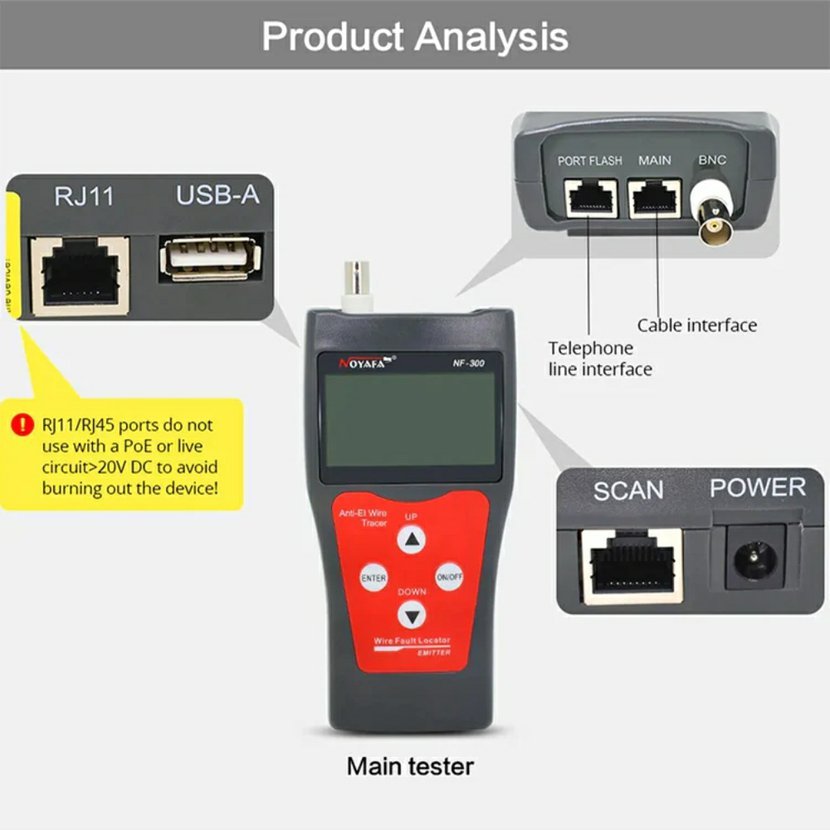

• Kompatibilita konektorů: RJ11, RJ45, BNC (RG58), USB
• Indikace wiremap na LCD: vodiče 1–8, stínění
• Ochrana proti napětí: AC 60 V, DC 42 V
• Indikátor slabé baterie: LCD (6,5 V)
• Napájení: 2x 9 V baterie (tester a hledačka kabelů, není součástí dodávky)
• Originální kód výrobce: NOYAFA NF-300. Produkt je prodáván pod značkou W-Star.

Technická specifikace může být změněna bez výslovného upozornění, obrázky mohou být ilustrativní.
