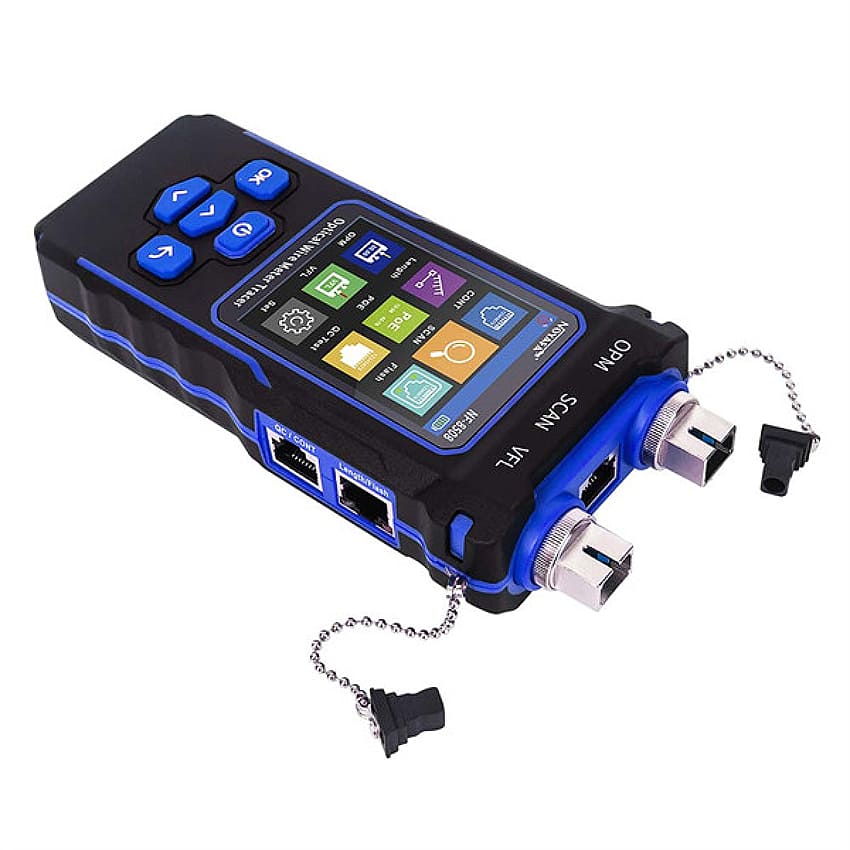

W-Star WSNF-8508 ( nebo též Noyafa NF-8508) kombinuje testování metalických i optických sítí v jednom kompaktním přístroji. Spojuje funkce testeru RJ45, měřiče optického výkonu (OPM), vizuálního lokátoru poruch (VFL) a vyhledávače kabelů. Ušetří čas při instalaci, diagnostice i údržbě sítí a přináší přesnost, kterou běžné testery nenabízejí.
1. Měření optických vláken i UTP kabelů v jednom zařízení
Tester spojuje měření optiky i metalických kabelů. Obsahuje měřič optického výkonu (OPM) a VFL s výkonem 10 mW pro rychlé nalezení přerušení nebo poškození vlákna. Podporuje vlnové délky 850, 1300, 1310, 1490, 1550 a 1625 nm a rozsah měření –70 až +10 dBm. Jednotky lze přepínat mezi dBm, mW a dB. Referenční a kalibrační režim usnadní přesné porovnání útlumu na trase.
VFL lokátor
2. Diagnostika kabeláže RJ45 včetně PoE a QC testu
Tester W-Star WSNF-8508 provádí kompletní kontrolu metalických sítí – měření délky, zkratu, přerušení nebo překřížení vodičů, test správného krimpování RJ45 a detekci PoE napájení. Přístroj automaticky rozpozná standardní i nestandardní napájení podle IEEE 802.3 af/at a bezpečně zobrazí napětí i zapojení párování.

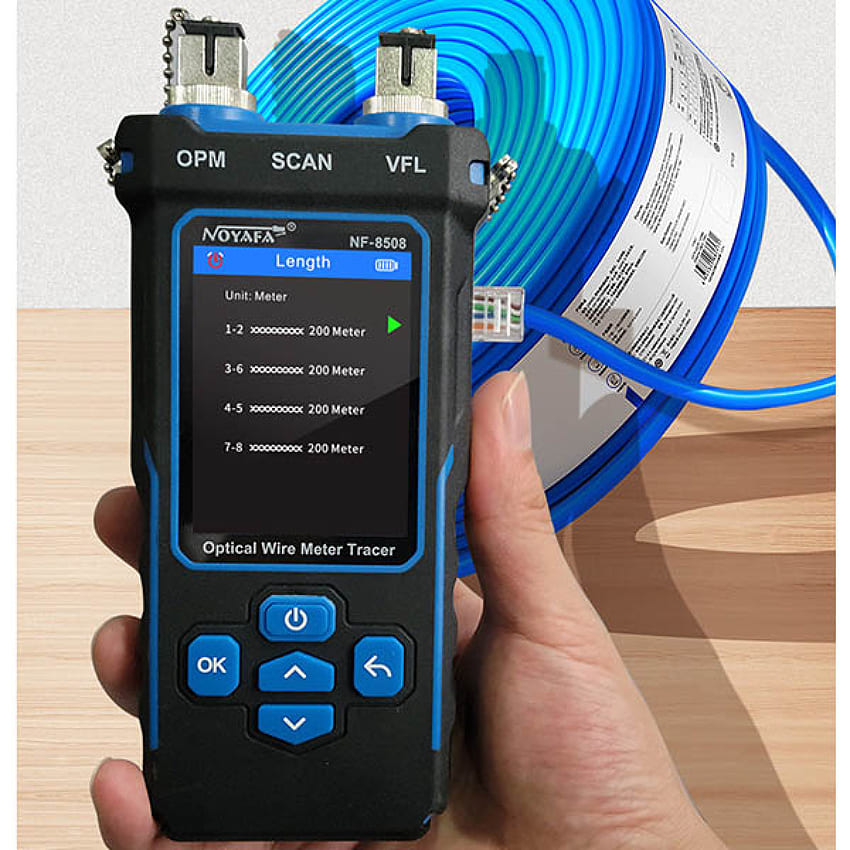

Měření délky síťových kabelů
- Měření délky kabelu 0 – 200 m
- QC test správného krimpování konektorů RJ45
- Detekce PoE 48 – 52 V DC po všech 8 žilách
- Automatická identifikace typu PoE napájení

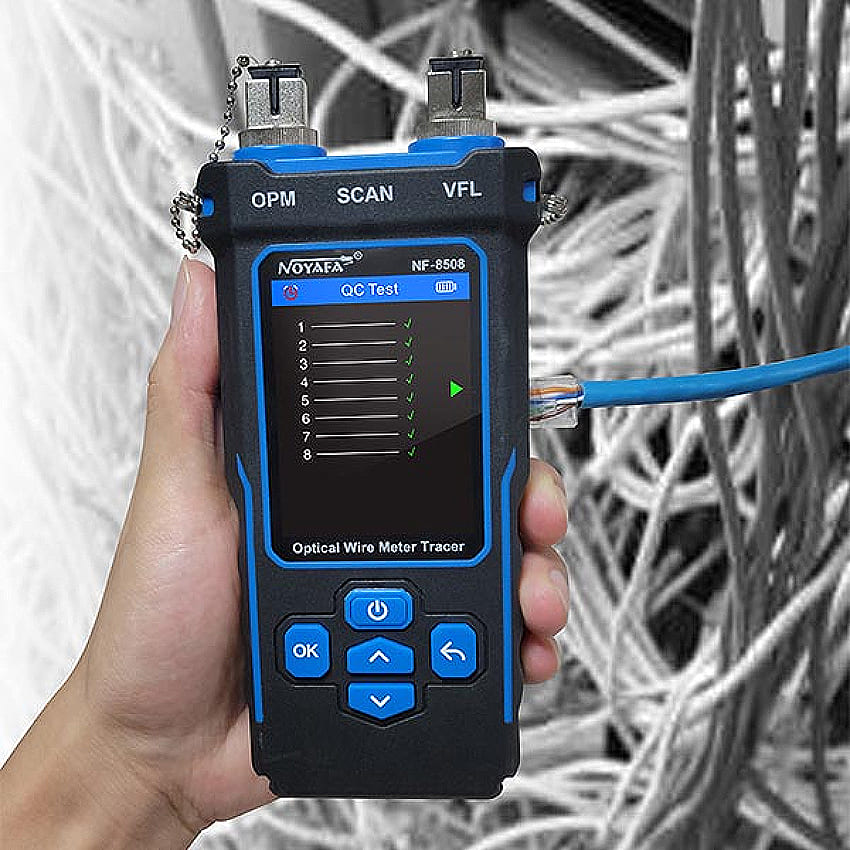

Test kvality zapojení konektoru
Bezpečnost při měření: Master jednotka testeru WSNF-8508 je osazena obvody s ochranou proti přepětí do 60 V DC na všech portech RJ45. Tato konstrukce pomáhá chránit zařízení v případě, že je omylem připojeno k aktivní PoE síti. Tester je určen především pro měření neaktivních vedení (wire map, délka kabelu, kontinuita). Před testováním se vždy ujistěte, že na lince není aktivní PoE napájení. Tím zajistíte přesnost měření a dlouhou životnost přístroje. Vzdálená jednotka (receiver) ochranu nemá a měla by být připojována pouze k neaktivním kabelům. Tento přístup odpovídá doporučeným postupům pro diagnostiku LAN a optických sítí – umožňuje pracovat bezpečně, bez rizika poškození testeru nebo síťových komponent. Kvalitní zpracování, praktické funkce a univerzální použití z něj dělají bezpečnou volbu pro techniky, poskytovatele internetu i servisní firmy.

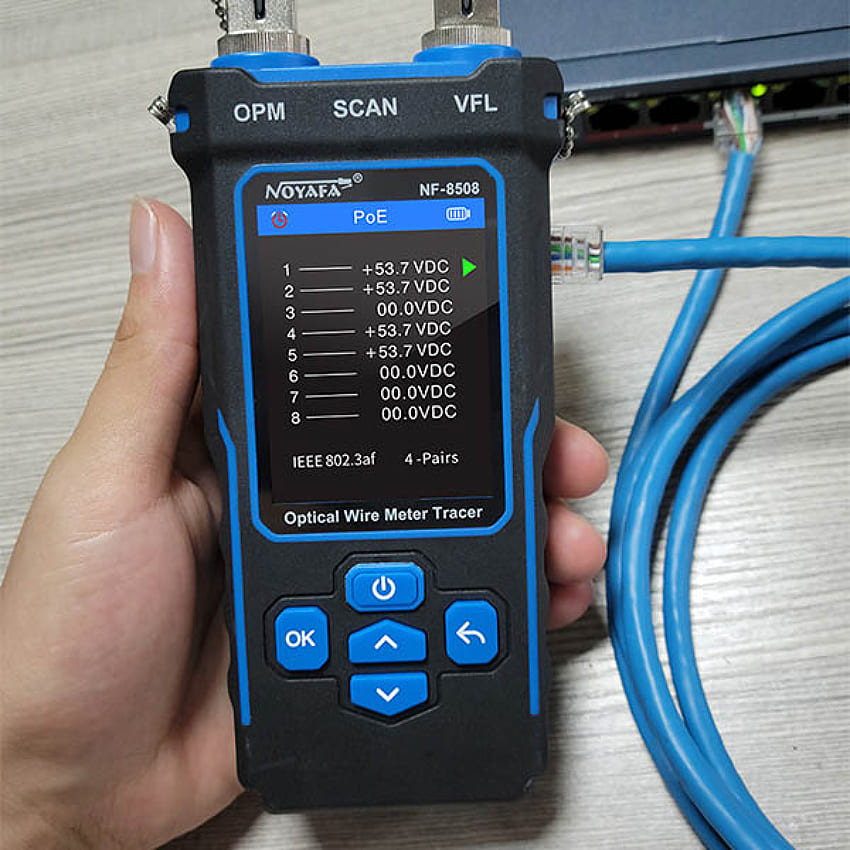

Detekce POE

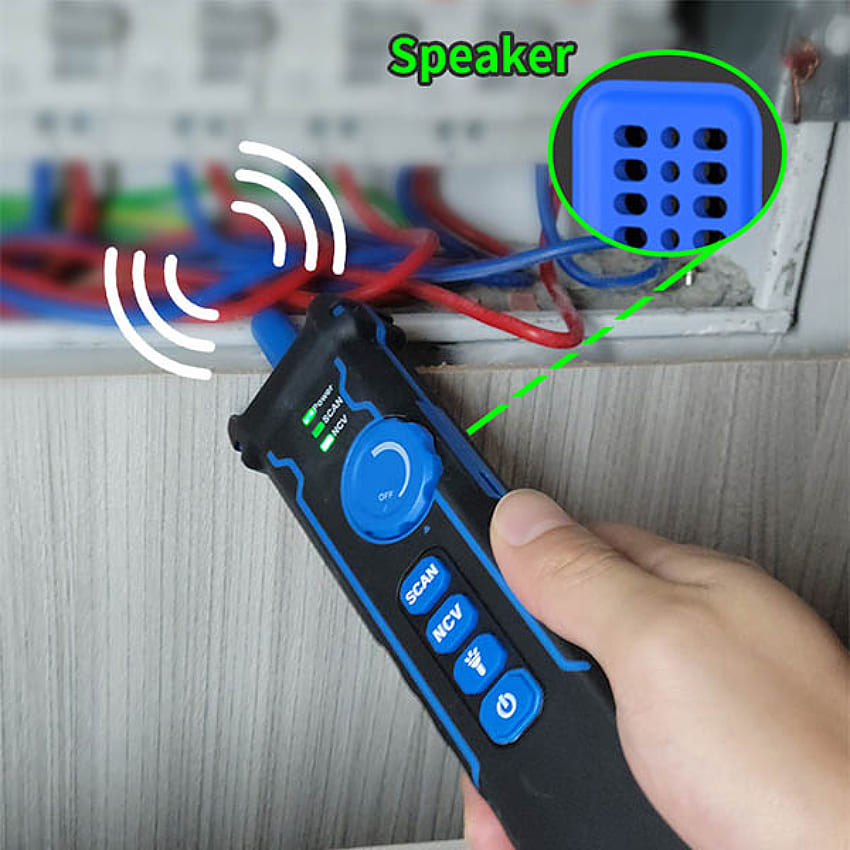

3. Vyhledávání a identifikace kabelů (digitální i analogový tón)
Kombinace digitálního a analogového tónového generátoru s funkcí NCV (bezkontaktní detekce napětí) umožní bezpečně a přesně dohledat konkrétní kabel i v rozsáhlých instalacích nebo aktivních sítích. Nastavitelná citlivost a filtrace pomůžou v hlučném prostředí. Dosah vyhledávání je až 300 m.
Vyhledávání kabelů

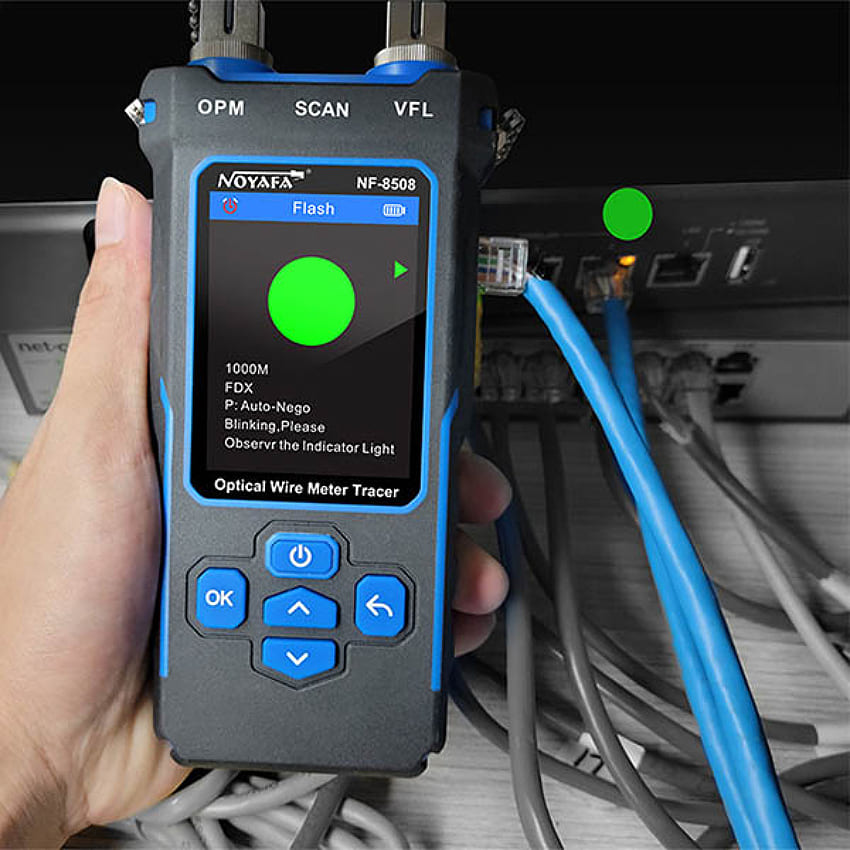

4. Port Flash – jisté nalezení portu přímo ve switchi
Port Flash vyšle pulzní signalizaci, na jejímž základě LED dioda na switchi označí správný port. Šetří čas při správě a přepojování UTP kabelů.
- Kompatibilita 10/100/1000 Mb/s
- Podpora Auto-Negotiation
Funkce Port flash
5. Přehledné ovládání a jistota v terénu
Barevný TFT displej 2,8″ (320 × 240 px), logické menu a přiměřeně velká tlačítka umožňují pohodlnou práci i v rukavicích, na přímém slunci nebo za šera. Tester má svítilnu, automatické vypnutí a regulaci jasu pro delší výdrž v terénu.
6. Kompaktní, lehký a kompletně vybavený
WSNF-8508 váží jen 0,6 kg. V balení najdete vzdálenou jednotku, redukci RJ45–RJ11, kabel s krokosvorkami, sluchátka, ochranné pouzdro, USB-C nabíječku a český návod. Po rozbalení můžete okamžitě začít testovat – bez dokupování příslušenství.
7. Výborný poměr ceny a výkonu
V době publikování článku stojí tester W-Star WSNF-8508 2 619 Kč s DPH. Za tuto cenu získáte univerzální přístroj, který v praxi nahradí dva až tři samostatné testery. Kvalitní zpracování, praktické funkce a univerzální použití z něj dělají bezpečnou volbu pro techniky, poskytovatele internetu i servisní firmy.
Technické parametry (přehled)
| Model | W-Star WSNF-8508 |
|---|---|
| Podporované kabely | UTP/STP CAT5, CAT6 |
| Měření délky kabelu | 0–200 m |
| Vyhledávání kabelů | až 300 m (digitální/analogový tón), NCV |
| PoE test | 48–52 V DC, identifikace IEEE 802.3af/at i nestandardních režimů |
| OPM (měření optiky) | –70 až +10 dBm; vlnové délky 850/1300/1310/1490/1550/1625 nm; jednotky dBm/mW/dB; referenční a kalibrační režim |
| VFL (vizuální lokátor) | 10 mW červený laser |
| Displej | 2,8″ TFT, 320 × 240 px |
| Napájení | Li-ion 3,7 V / 1500 mAh, nabíjení USB-C |
| Funkce šetření | Automatické vypnutí, regulace jasu |
| Rozměry hlavní jednotky | 195 × 85 × 32 mm |
| Certifikace | RoHS, FCC, ISO 9001 |
Tester WSNF-8508
Závěr
W-Star WSNF-8508 spojuje přesnost, přehledné ovládání a kompaktní provedení. Pokud potřebujete spolehlivě testovat síťové i optické kabely a šetřit čas při instalacích, je to jistá volba.
Cena: 2 619 Kč s DPH (v době publikace článku)
Prohlédnout na e-shopu W-Star
Nejčastější dotazy
V čem se liší od běžných testerů RJ45?
Běžné testery kontrolují pouze zapojení vodičů. WSNF-8508 navíc měří PoE, délku kabelu, obsahuje měřič optického výkonu, VFL a vyhledávač kabelů – tedy funkce potřebné pro profesionální diagnostiku.
Je vhodný i pro domácí použití?
Ano. Přestože je určen primárně pro profesionály, díky jednoduchému ovládání a českému návodu ho snadno využijí i techničtí nadšenci pro správu domácí sítě.
Je nutné dokupovat příslušenství?
Ne. Součástí balení je kompletní sada včetně vzdálené jednotky, redukcí, kabelů, sondy, nabíječky a pouzdra. Po rozbalení můžete ihned pracovat.
