W-Star WSNF-859GT - Tester kabelů RJ45, RJ45, OPM, VFL, hledačka, POE, 10v1 funkcí

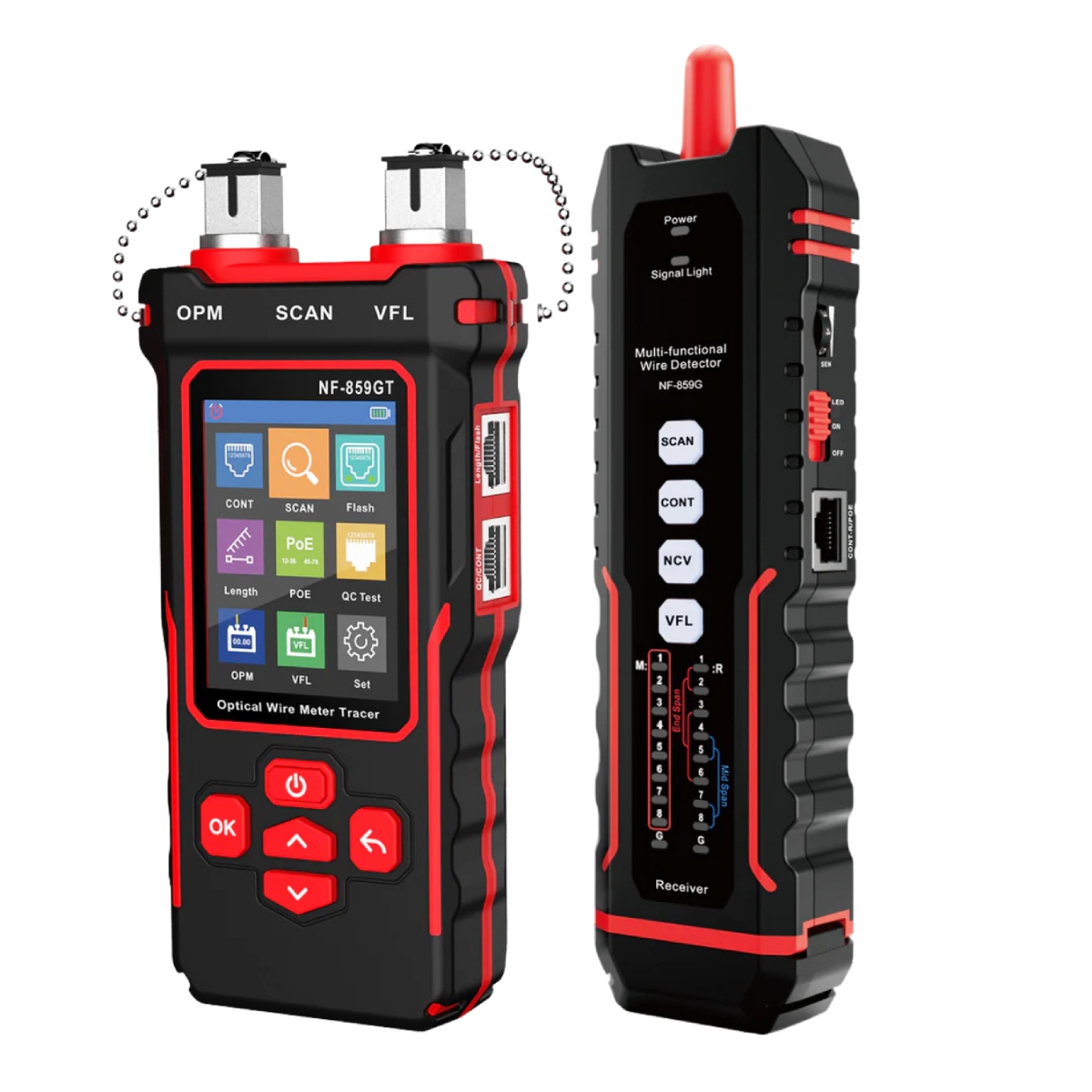

W-Star WSNF-859GT: 10-v-1 LAN a optický kabelový tester

Proč by vás měl zaujmout tento tester kabelů? Protože ještě nikdy v historii neměl tester kabelů počítačových sítí tak mnoho funkcí v jednom přístroji. Konstruktéři vyslyšeli požadavky správců sítí a vybavili tyto dva kabelové testery tolika funkcemi, až budete překvapeni. Ve své podstatě se jedná o dva samostatné testery, které spolu umí spolupracovat. Jedná se o model WSNF859G a model WSNF8508 prodávané jako sada s označením WSNF859GT. Samozřejmostí je diagnostika optických a metalických sítí.

Klíčové vlastnosti WSNF859GT

• 10-v-1: Tento multifunkční tester kombinuje nejoblíbenější a nejčastěji používané vlastnosti v jednom testeru: vyhledávání kabelů, zapojení vodičů v UTP, diagnostika poruch na síťových kabelech, měření délky kabelů, detekce PoE a určení typu napájení, test kvality krimpování konektorů RJ45, Port Flash, optický měřič výkonu (OPM), vizuální lokalizaci poruch na optických kabelech (VFL), bezkontaktní testování napětí (NCV) a svítilna, to vše v jednom přenosném zařízení.
• Nové vylepšené funkce v hledačce: Umožňuje snadné testování zapojení kabelů na jednom místě bez nutnosti přecházení tam a zpět. Přijímač také umožňuje využívat funkce VFL, hledání PoE, detekce kabelů, testování kvality krimpování konektorů a svítilnu. Hledačku lze používat jako samostatný kabelový tester.
• Podpora široké škály typů kabelů: Rychlé a přesné testování kabelů, včetně RJ11, RJ45, CAT5e / CAT6 / CAT6a, telefonních linek, optických vláken a běžně používaných v síťových a telekomunikačních aplikacích.
• Měření délky kabelů: Snadno změříte kabely v délce od 5 do 200 m, optimalizujete použitý materiál na instalaci kabelů, snížíte si náklady a zajistíte si optimální výkon sítě.
• VFL emitor červeného světla: S výkonem 10 mW a se standardní vlnovou délkou 650 nm s rychlými a pomalými blikáními umožní rychlé a přesné zjištění poruch v optických kabelech.
• 7 vlnových délek OPM: Měří 7 standardních vlnových délek (850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650) s rozsahem detekce výkonu -70 ~ +10 dBm, nahradí další tester na měření optických sítí a optických vláken.
• Kontrola PoE: Rychle zkontrolujete typ napájení přes Ethernet (PSE), standard IEEE 802.3af nebo 802.3at a otestujete typ PoE, zda se jedná o standardní nebo nestandardní PoE zařízení, včetně napájecího napětí, polarity napájení a režimu zapojení vodičů.
• Port Flash - blikání portů: Lokalizace síťových portů blikáním LED diod na hubu nebo switchi, kompatibilní s rychlostmi 10M / 100M / 1000M.
• NCV a svítilna: NCV zajišťuje bezpečnost díky bezkontaktní detekci napětí a LED svítilna umožňuje provoz v různých prostředích.
• Dobíjecí lithiová baterie: Samozřejmostí je dobíjecí baterie, která je ekologická a snižuje provozní náklady testeru.

Rozdíly mezi verzemi WSNF859GT a WSNF859GK

Model WSNF859GT je rozšířenou verzí testeru WSNF859GK a přináší několik pokročilých funkcí navíc. Oproti GK zvládne měřit delší kabely (až 300 m), umí automaticky rozpoznat PoE napájení (Standard / Non-Standard), pracuje s testovací frekvencí 455 kHz a je vybaven integrovaným optickým měřičem výkonu (OPM) pro měření ztrát na optických trasách.

Verze GK má naopak navíc funkce IP Scan a Ping Scan, které se hodí pro síťovou diagnostiku a ověřování dostupnosti zařízení.

Pokud tedy potřebujete tester i pro optické kabely, PoE zařízení a delší trasy, zvolte WSNF859GT. Pokud pracujete především s metalickými LAN kabely a oceníte síťovou diagnostiku, bude pro vás vhodnější WSNF859GK.

Technické parametry WSNF-859G

Hlavní tester

• Model: WSNF-8508.
• Test kabelů: Cat5e, Cat6, STP, UTP.
• Délka: maximální délka 300 m.
• Ochrana proti přepětí: 60 V.
• Test správného zapojení vodičů RJ45: ano, zapojení vodičů, přerušení, zkrat.
• Test kvality konektorů: RJ45, délka kabelu minimálně 10 cm.
• Odchylka měření: do 20 m ±1,6 m, 20–100 m ±2,4 m, více než 100 m ±3,2 m.
• Hledací sonda: ano (digitální / analogový režim).
• Frekvence: 455 kHz.
• Port Flash: ano, full duplex, half duplex, auto nego, non auto nego, 10M / 100M / 1000M.
• Testování kabelu PoE: zapojení do switche, midspan, endspan, 8 vodičů, stav napětí.
• VFL: 10 mW.
• Měření výkonu: 850 / 1300 / 1310 / 1490 / 1550 / 1625 vlnové délky.
• Optické rozhraní: port s ferulí 2,5 mm - přímé připojení konektorů SC / FC / ST. Pro měření LC konektorů (1,25 mm) je nutná odpovídající redukce, kterou máme v nabídce.
• Svítilna: ano.
• Ukazatel baterie: ano, 3,5 V ±0,1 V.
• Napájení: 3,7 V, 1500 mAh lithiová baterie, USB-C.
• Certifikáty: RoHS, FCC, Noyafa certifikát ISO 9001.
• Rozměry: 148 x 70 x 32 mm.
• Originální kód výrobce: NOYAFA NF-859GT. Produkt je prodáván pod značkou W-Star.

Hledací sonda s funkcí testeru kabelů

• Test správného zapojení vodičů RJ45 a RJ11: ano, přerušení, zkrat.
• Test kvality konektorů: RJ45, RJ11, délka kabelu minimálně 10 cm.
• Testování kabelu PoE: zapojení do switche, midspan, endspan, 8 vodičů.
• VFL: 10 mW.
• Svítilna: ano.
• Ukazatel baterie: ano.
• Napájení: 3,7 V, lithiová baterie, USB-C.
• Rozměry: 200 x 52 x 33 mm.

Obsah balení: Hlavní jednotka kabelového testeru, hledací sonda s funkcí kabelového testeru VFL a OPM, měřicí kabely s krokosvorkou, USB-C nabíjecí kabel, ochranné pouzdro, anglický návod, český návod ke stažení.

NOYAFA NF-859GT: 10-v-1 LAN a optický kabelový tester.
