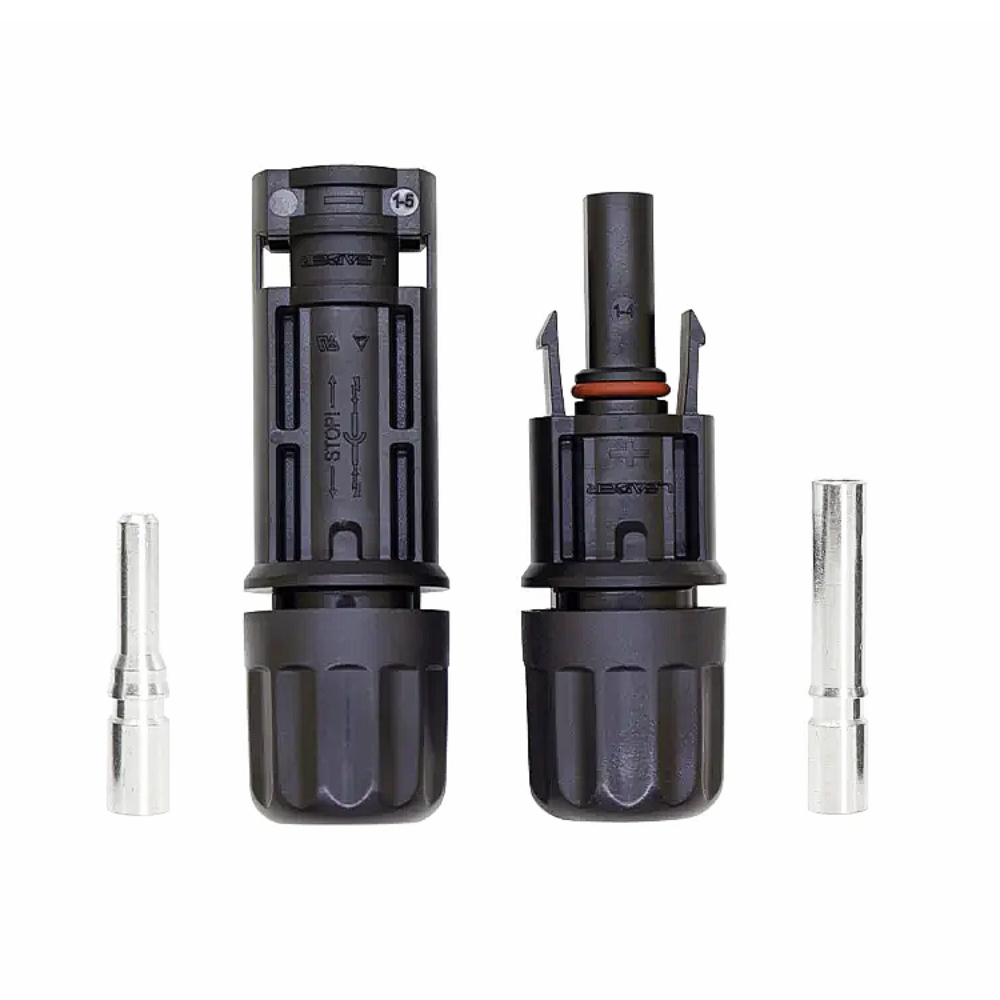

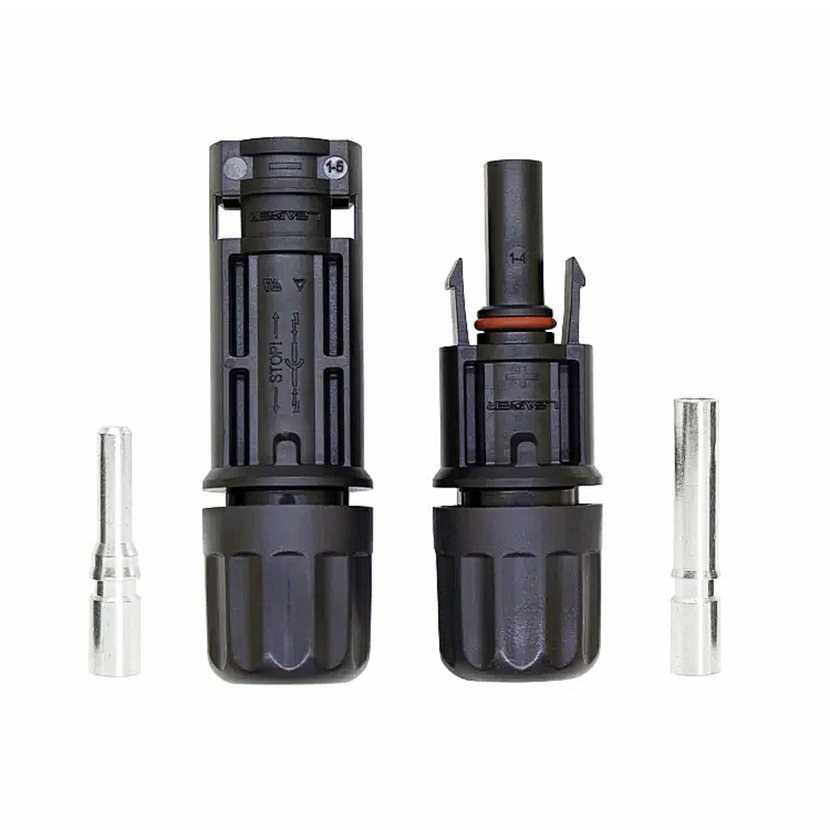

W-Star KMC4FM - Konektor MC4 pár (samice, samec) 4-6 mm2 FVE

Konektory MC4 (pár – samice + samec) W-Star KMC4FM jsou určeny pro profesionální propojení solárních panelů ve fotovoltaických systémech. Zajišťují bezpečné a spolehlivé spojení kabelů v DC rozvodech s napětím až 1500 V DC. Kvalitní konstrukce z PPO/PC materiálu, těsnění s krytím IP68 a pocínované měděné kontakty zaručují nízké ztráty, dlouhou životnost a odolnost vůči UV záření i vlhkosti.

Klíčové vlastnosti

• Typ: konektorový pár MC4 (samice + samec)
• Použití: fotovoltaické (FVE) instalace
• Průřez vodiče: 4 - 6 mm² (varianta F2)
• Vnější průměr kabelu: 5,6 - 6,9 mm
• Jmenovité napětí: 1500 V DC (IEC / UL)
• Jmenovitý proud: 35 - 40 A (dle průřezu vodiče)
• Impulzní napětí: 16 kV
• Krytí: IP68 – vysoká odolnost vůči vodě, prachu a UV záření
• Materiál kontaktu: měď, povrch pocínovaný
• Materiál těla: PPO/PC s vysokou mechanickou pevností
• Přechodový odpor: do 0,25 mOhm
• Provozní teplota: -40 °C až +85 °C
• Krimpovací síla: cca 310 N (4 mm²), 360 N (6 mm²)

Konektory jsou určeny pro profesionální montáž pomocí krimpovacích kleští. Správné nalisování kontaktů a plné zacvaknutí konektorů jsou nezbytné pro zachování elektrické i mechanické spolehlivosti a udržení krytí IP68.

Technické parametry

• Typ spoje: MC4 – pár (samice + samec)
• Varianta: KMC4FM (pro kabel O 5,6–6,9 mm)
• Jmenovité napětí: 1500 V DC (IEC / UL)
• Impulzní napětí: 16 kV
• Jmenovitý proud: 35 A (4 mm² / 12 AWG), 40 A (6 mm² / 10 AWG)
• Průřez vodiče: 4–6 mm²
• Přechodový odpor: do 0,25 mOhm
• Materiál kontaktu: měď, pocínovaná
• Materiál izolace / těla: PPO/PC
• Krytí: IP68
• Provozní teplota: -40 °C až +85 °C
• Certifikace: IEC 62852, UL 6703
• Třída ochrany: Class II
• Třída hořlavosti: UL94-V0
• Hmotnost: cca 50 g (1 pár)

Upozornění pro bezpečný provoz: Konektory nerozpojujte pod napětím. Pro zachování krytí IP68 je nutné plné zacvaknutí a správné nalisování kontaktů. Používejte výhradně krimpovací kleště určené pro MC4 konektory.

Objednací jednotka: 1 pár konektorů (samice + samec)

Technická specifikace se může změnit bez předchozího upozornění. Obrázky jsou ilustrační.
