W-Star Osciloskopická sonda WSP6060, 60 MHz, 1x/10x, 30 V / 300 V, redukce MMC - BNC, 1ks

Osciloskopická sonda P6060, 60 MHz, 1x/10x, + redukce BNC–MCX 1 ks

Přepínatelná sonda P6060 je určená jako praktické příslušenství k ručnímu osciloskopu W-Star WSNF622 i dalším přístrojům s BNC vstupem. Díky přepínání 1x/10x zvládnete jak nízkofrekvenční ladění, tak rychlejší průběhy do 60 MHz. Reálné limity napětí vycházejí z označení na sondě: 30 V (X1) a 300 V (X10) v kategorii CAT II podle IEC1010. Nastavitelná kompenzace zajistí čisté zobrazení bez zkreslení. Součástí jsou i redukce BNC–MCX pro přímé připojení k vašim přístrojům W-Star.

Klíčové vlastnosti

• 1 ks – pro jednokanálové měření
• Přepínatelný útlum 1x / 10x pro flexibilní použití
• Šířka pásma 60 MHz (v režimu X10) / 6 MHz (v režimu X1)
• Bezpečné měření napětí podle štítku: 30 V (X1) / 300 V (X10), CAT II IEC1010

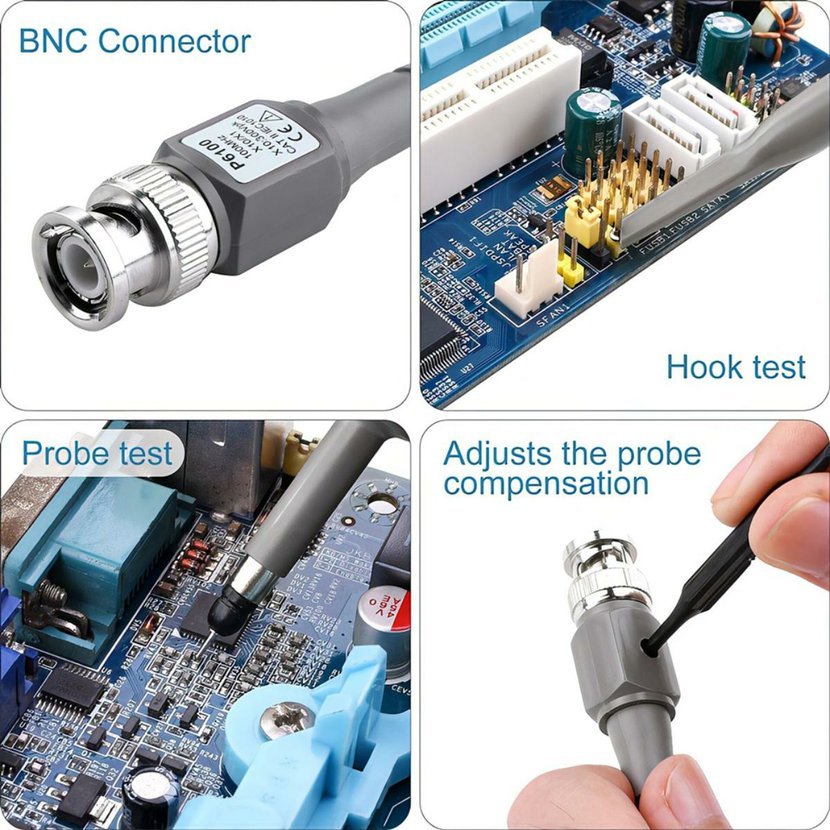

• Nastavitelná kompenzace 15–45 pF pro přesné sladění s osciloskopem
• Redukce BNC–MCX v balení – okamžité použití s W-Star WSNF622

Technické parametry

• Model: P6060
• Útlum: 1x a 10x (přepínatelný)
• Maximální měřicí frekvence: 60 MHz (X10), 6 MHz (X1)
• Vstupní impedance: 1 M ohm (X1), 10 M ohm (X10)
• Vstupní kapacitance: 85–120 pF (X1), 18,5–22,5 pF (X10)
• Kompenzace: 15–45 pF
• Maximální měřicí napětí: 30 V (X1), 300 V (X10)
• Bezpečnostní kategorie: CAT II (IEC1010)

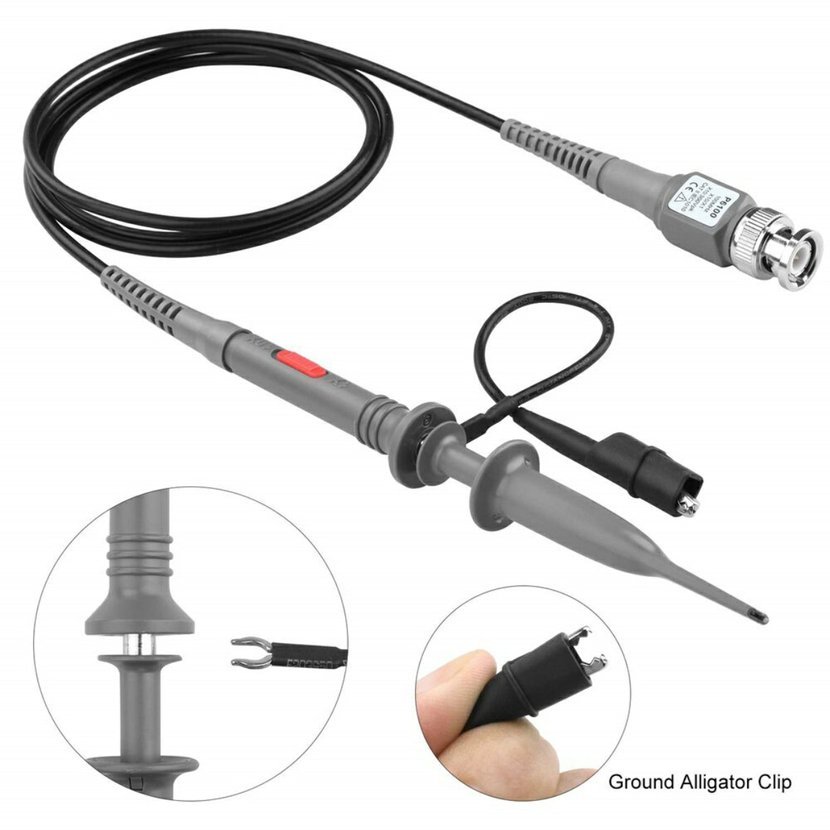

• Délka kabelu: cca 1,2 m
• Konektor sondy: BNC (samec)

Obsah balení

1× sonda P6060, 1× redukce BNC–MCX, uživatelský manuál.

Přesné měření připravené na první zapojení – vezměte sadu P6060 rovnou k W-Star WSNF622.

Obrázky mohou být ilustrativní.
