W-Star WSNF622 - Ruční osciloskop, 2,8"LCD, 1 kanál, 10 MHz, 40V, 2,5 MS/s vzorkování, USB

W-Star Ruční osciloskop WSNF622, 2,8" LCD, 200 kHz, 2,5 MS/s, ±400 V, USB-C nabíjení

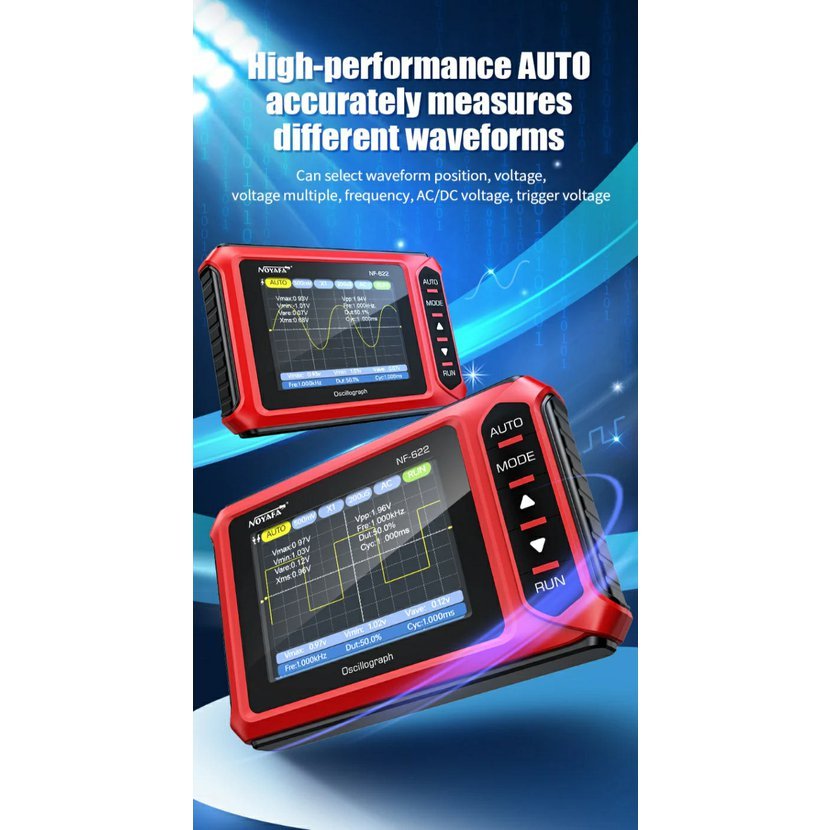

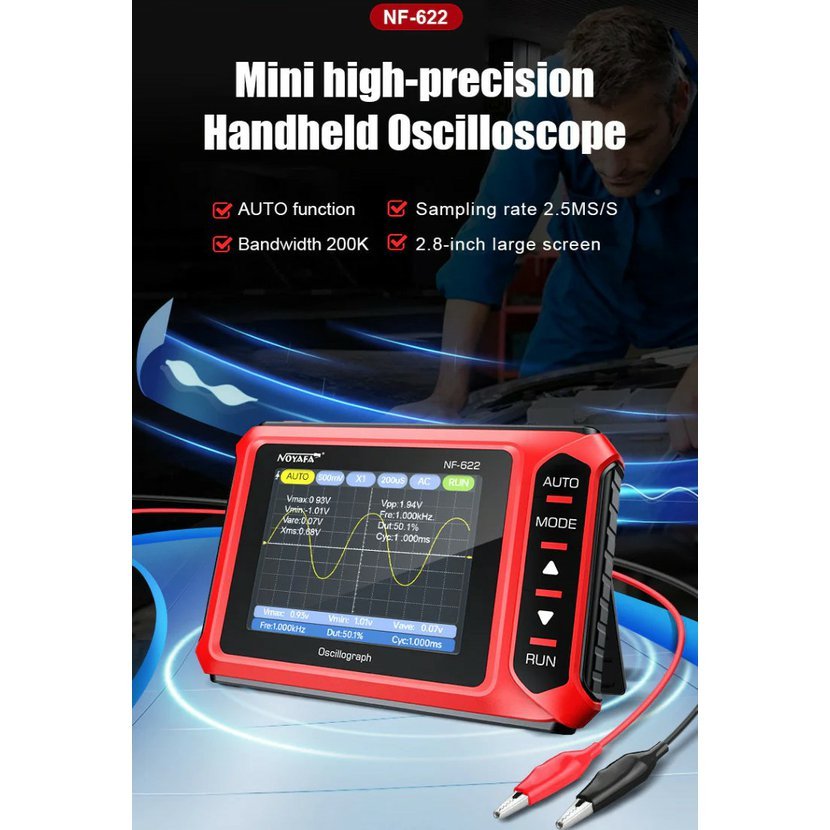

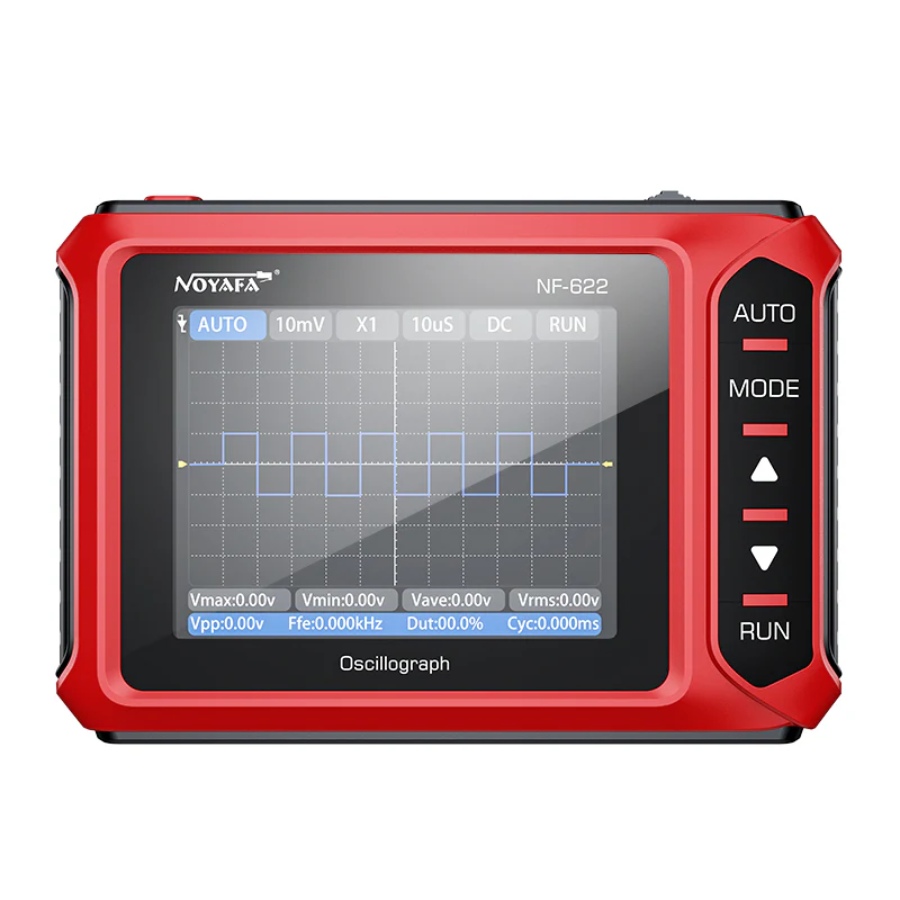

WSNF622 je kompaktní digitální osciloskop určený pro zobrazení elektrických signálů v reálném čase. Díky 2,8" barevnému TFT displeji, jednoduchému ovládání a přenosnému provedení je vhodný pro servisní zásahy, výuku i hobby použití. Šířka pásma 200 kHz a vzorkovací frekvence 2,5 MS/s umožňují měření běžných analogových i digitálních signálů. Při použití sondy v režimu X10 lze měřit napětí až do ±400 V.

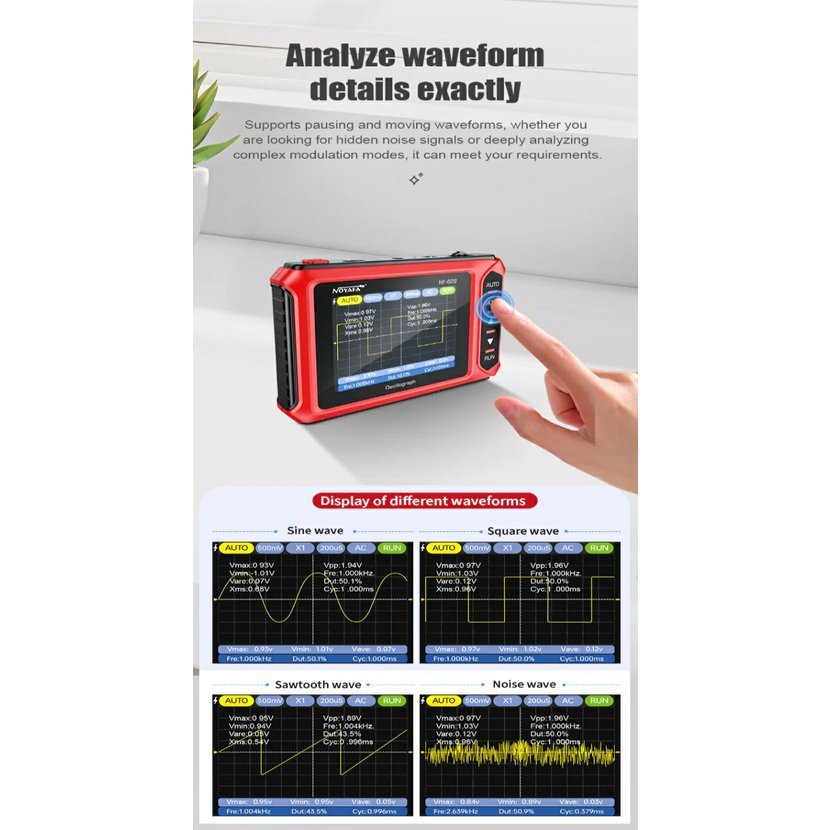

Vestavěná dobíjecí baterie (1000 mAh) a nabíjení přes USB-C umožňují mobilní použití bez nutnosti výměny baterií. Osciloskop nabízí režimy spouštění Auto / Normal / Single, nastavitelnou citlivost i přehledné zobrazení průběhu.

Klíčové vlastnosti

• Kompaktní přenosné provedení
• 2,8" barevný TFT displej
• Šířka pásma 200 kHz
• Vzorkovací frekvence 2,5 MS/s
• Měření napětí až ±40 V (X1) / ±400 V (X10)

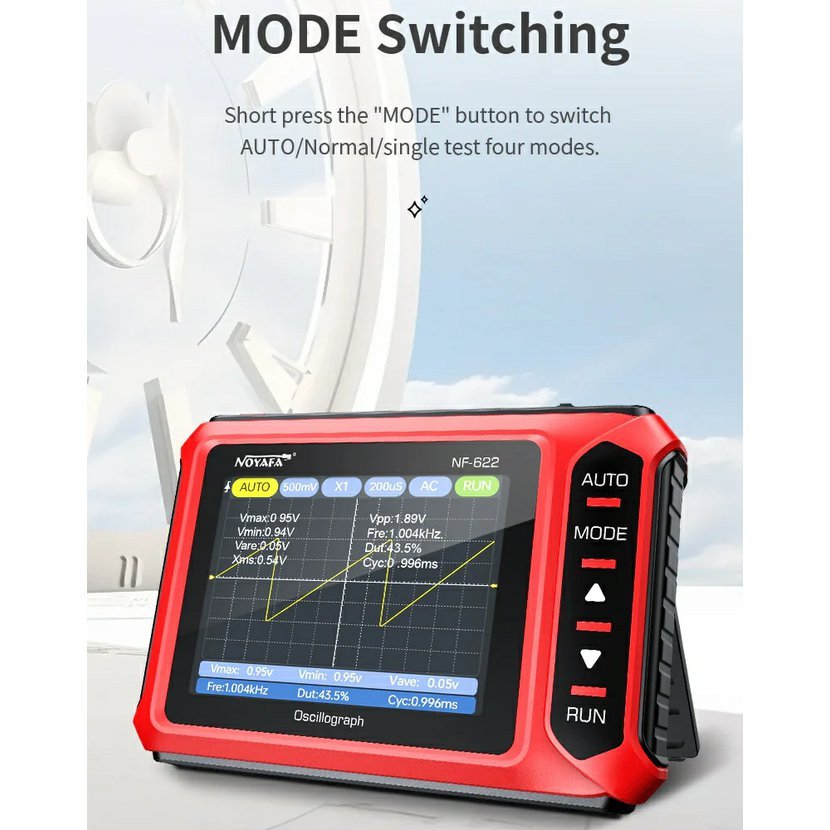

• Režimy triggeru: Auto / Normal / Single
• AC / DC vazba

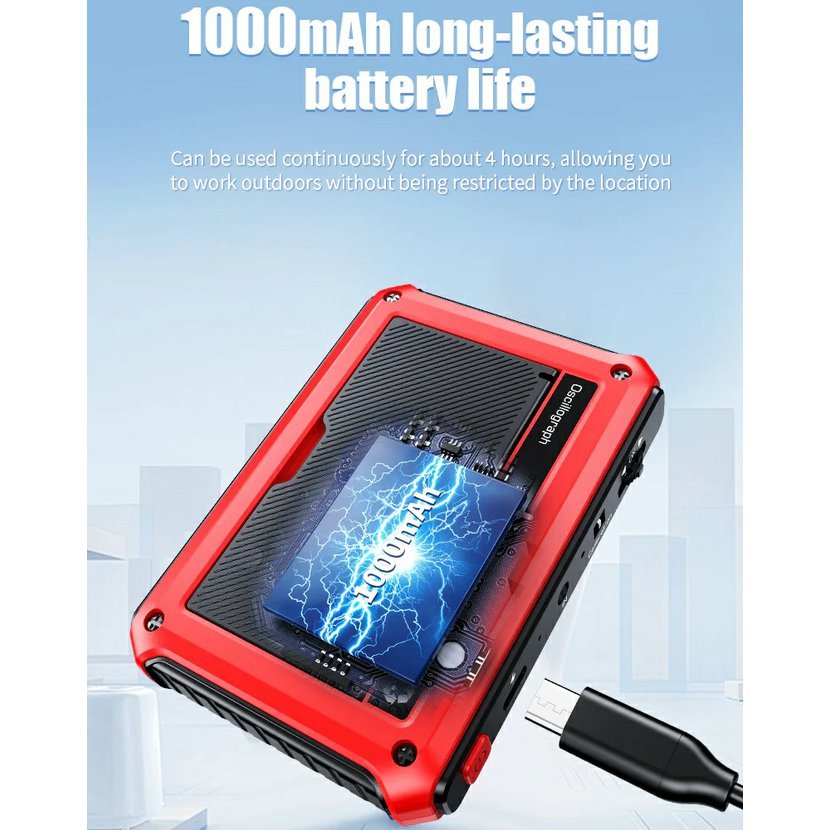

• Vestavěná Li-ion baterie 1000 mAh

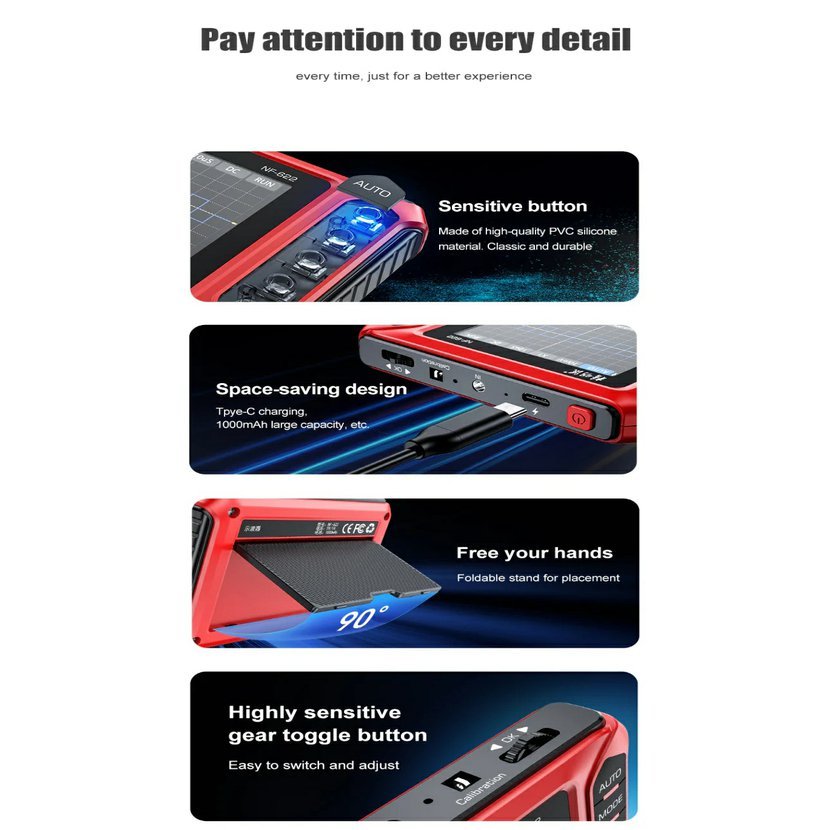

• Nabíjení přes USB-C (5 V / 1 A)

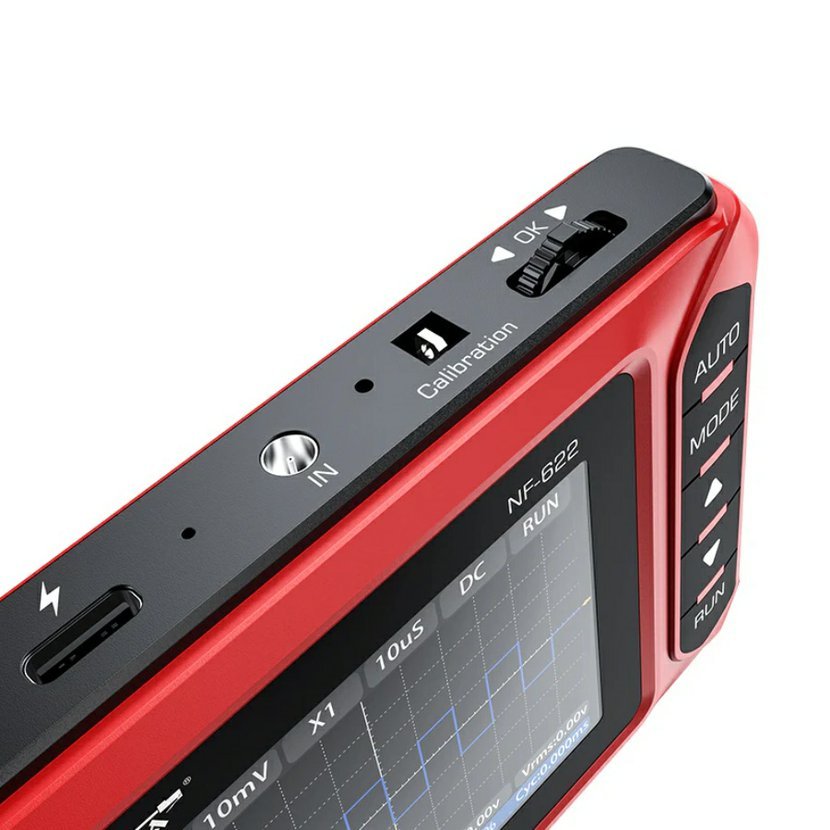

• Kalibrační výstup 1 kHz
• Automatické vypnutí po 30 minutách nečinnosti

Technické parametry

• 1 kanálový ruční osciloskop
• Displej: 2,8" TFT barevný
• Šířka pásma: 200 kHz
• Vzorkovací frekvence: 2,5 MS/s
• Vertikální citlivost: X1: 10 mV/Div až 10 V/Div, X10: 100 mV/Div až 100 V/Div
• Časová základna: 10 µs až 500 s
• Napěťový rozsah: X1: ±40 V (Vpp 80 V), X10: ±400 V (Vpp 800 V)
• Trigger módy: Auto / Normal / Single
• Vazba vstupu: AC / DC
• Testovací signál: 1 kHz, 50 % duty cycle
• Upozornění na nízké napětí baterie: pod 3,4 V ±0,1 V
• Napájení: vestavěná Li-ion baterie 1000 mAh

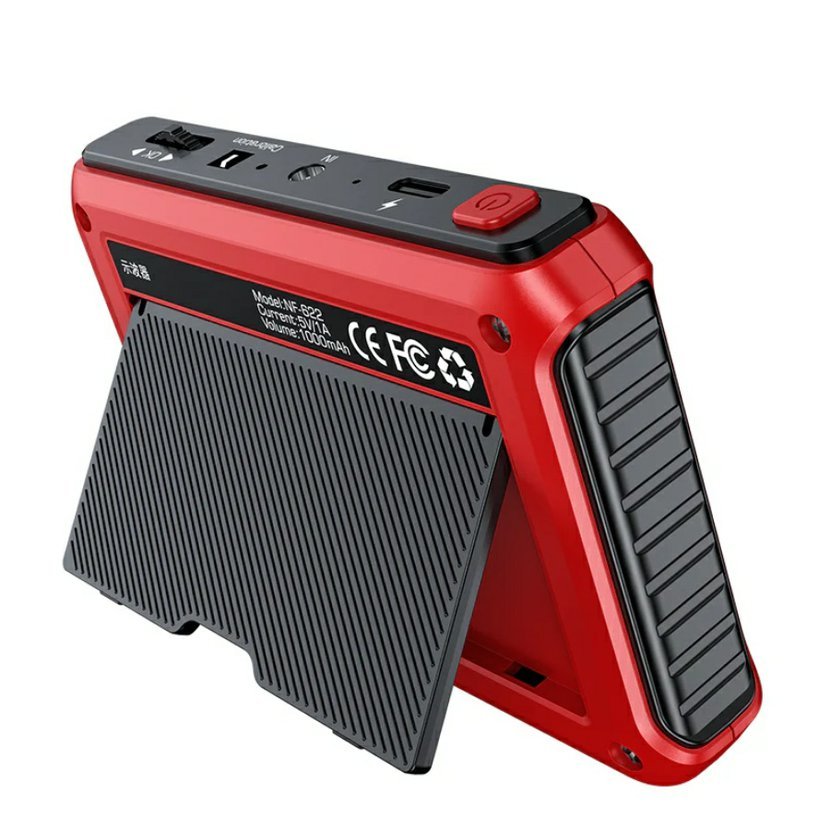

• Nabíjení: USB-C 5 V / 1 A
• Rozměry: 105 x 73 x 21 mm

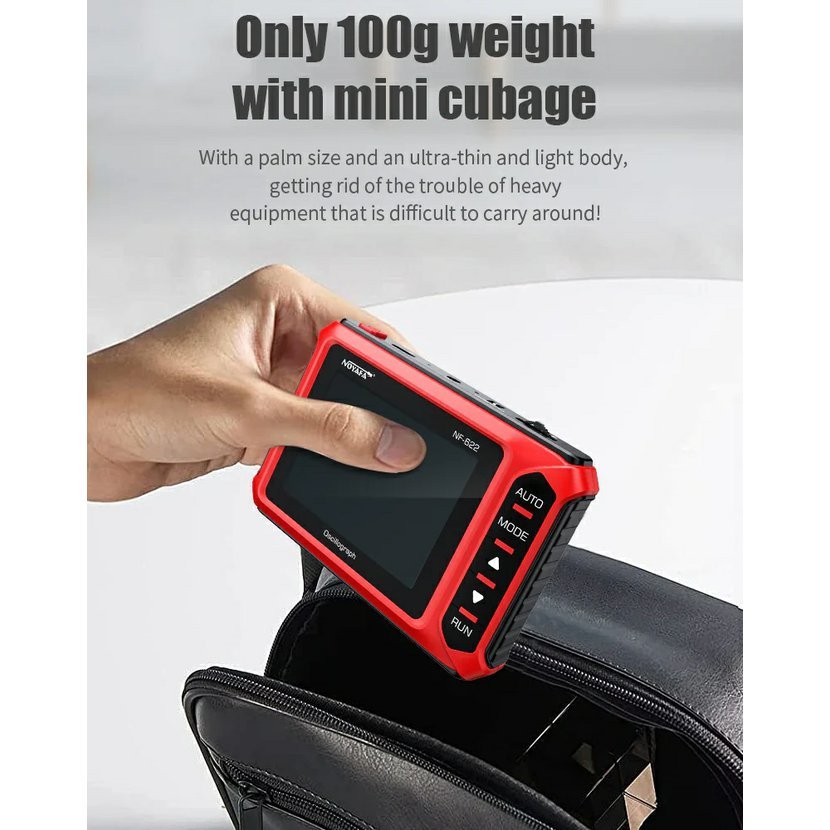

• Hmotnost: 112 g
• Originální kód výrobce: NOYAFA NF-622 (prodáváno pod značkou W-Star)

Pro plnohodnotné použití doporučujeme univerzální sondu WSP6060 s přepínačem X1/X10. Pro bezpečné měření síťového napětí 230 V je nutné použít režim X10. Sonda není součástí balení a prodává se samostatně.

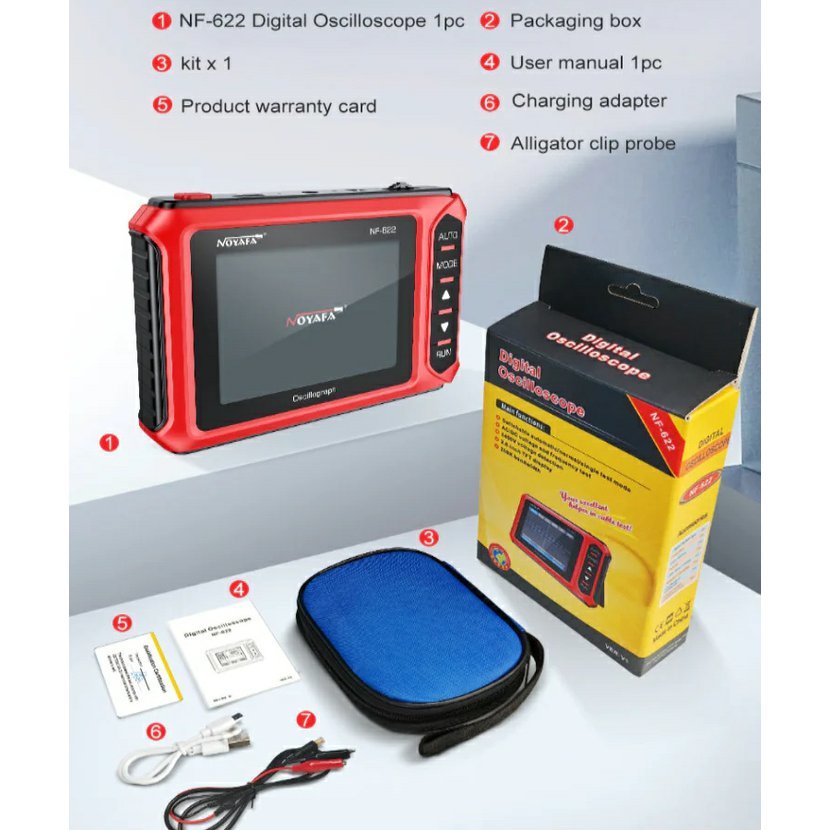

Obsah balení

Osciloskop WSNF622, krokosvorky, USB-C kabel, návod k použití.

Doba životnosti baterie nebo akumulátoru je šest měsíců (spotřební materiál).

Přenosné řešení pro základní měření signálů v terénu i při výuce.
