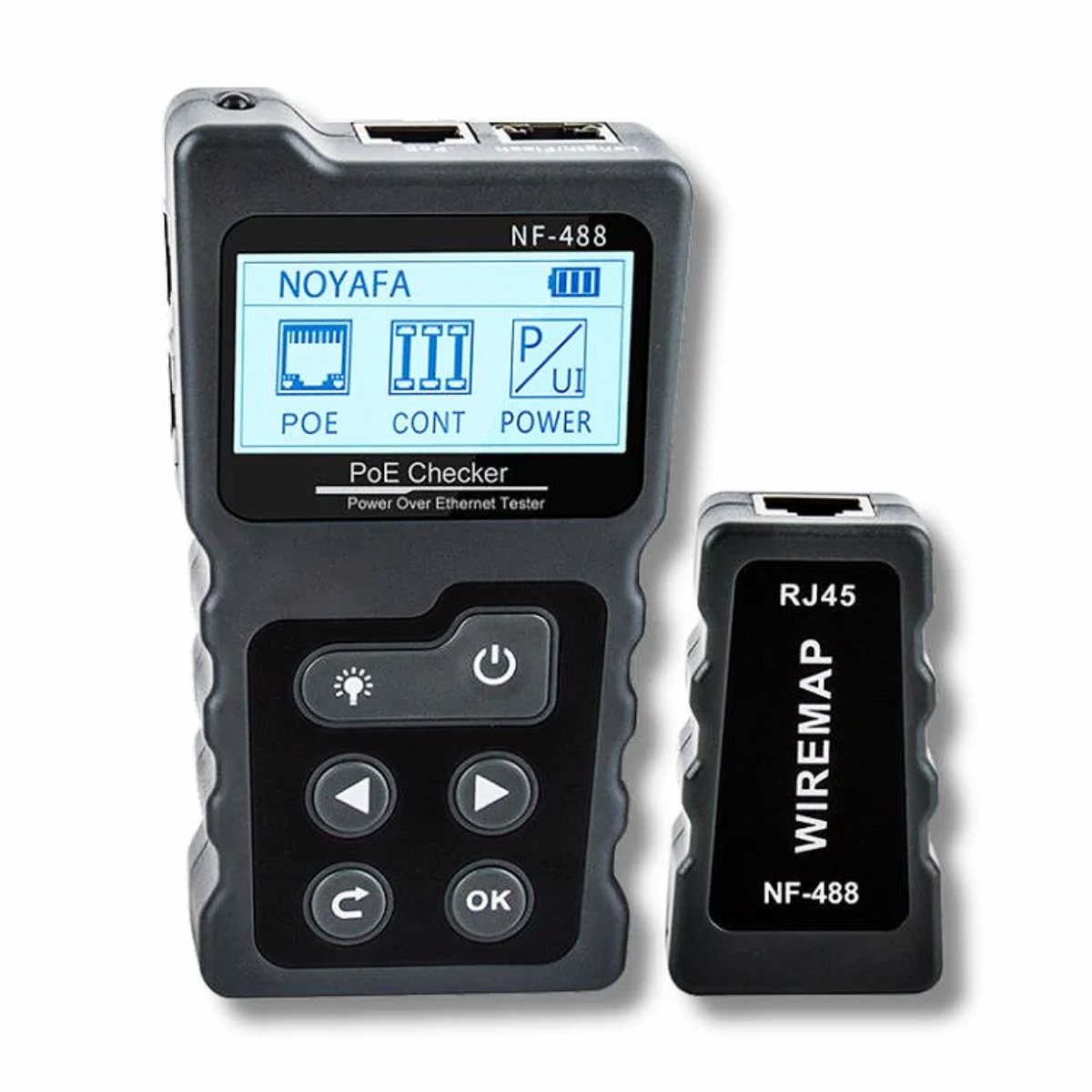

W-Star WSNF-488 - PoE tester a tester kabelů s měřením napětí a výkonu (UTP / STP)

Tester W-Star WSNF-488 je specializovaný nástroj pro testování PoE, identifikaci standardů 802.3af/at a měření napětí, proudu a výkonu v datových sítích. Zároveň umožňuje kontrolu kontinuity a správnosti zapojení LAN kabelů a praktické loopback testy pro ověření funkce portů na síťových prvcích. Díky přehlednému LCD displeji s podsvícením jsou naměřené hodnoty dobře čitelné i při práci v horších světelných podmínkách. Vestavěná svítilna usnadňuje použití při nízkém osvětlení a napájení z AAA baterií zajišťuje nízkou spotřebu a dlouhou výdrž.

Klíčové vlastnosti

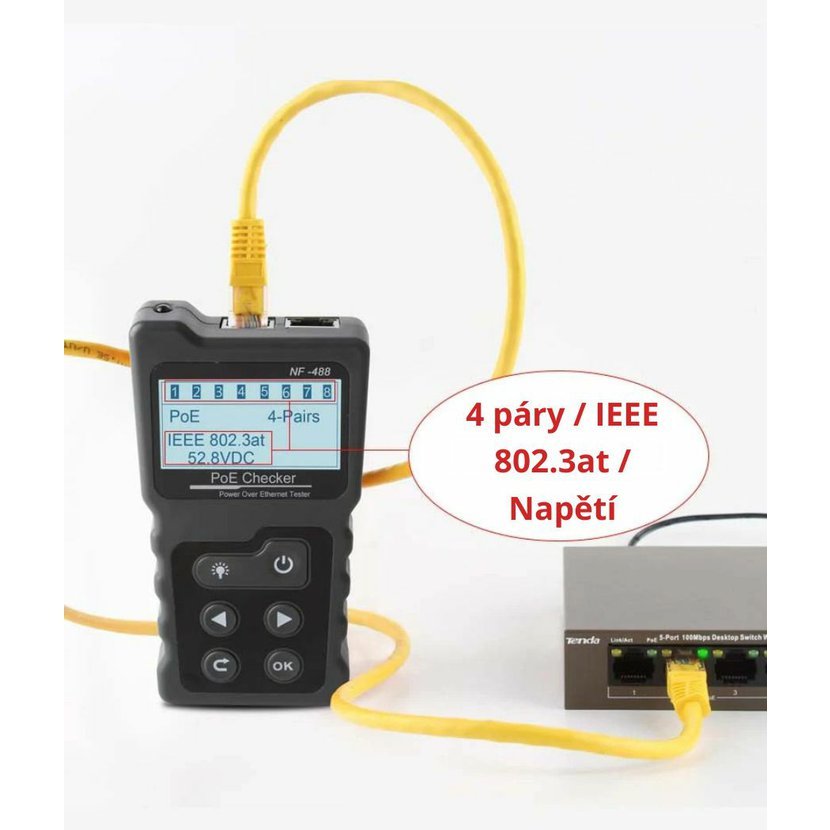

• Automatická identifikace PoE standardu: 802.3af / 802.3at
• PoE měření: napětí, proud, výkon, polarita, režim napájení

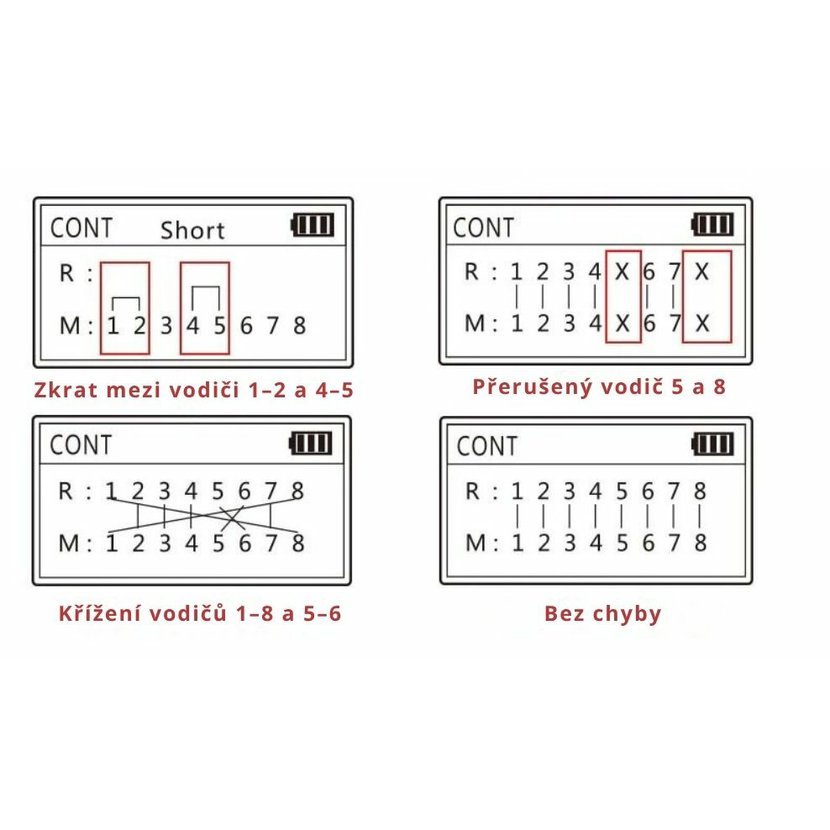

• Testování LAN kabelů: přerušení, zkrat, křížení (UTP / STP)
• Kontrola kontinuity vedení: open / short / cross

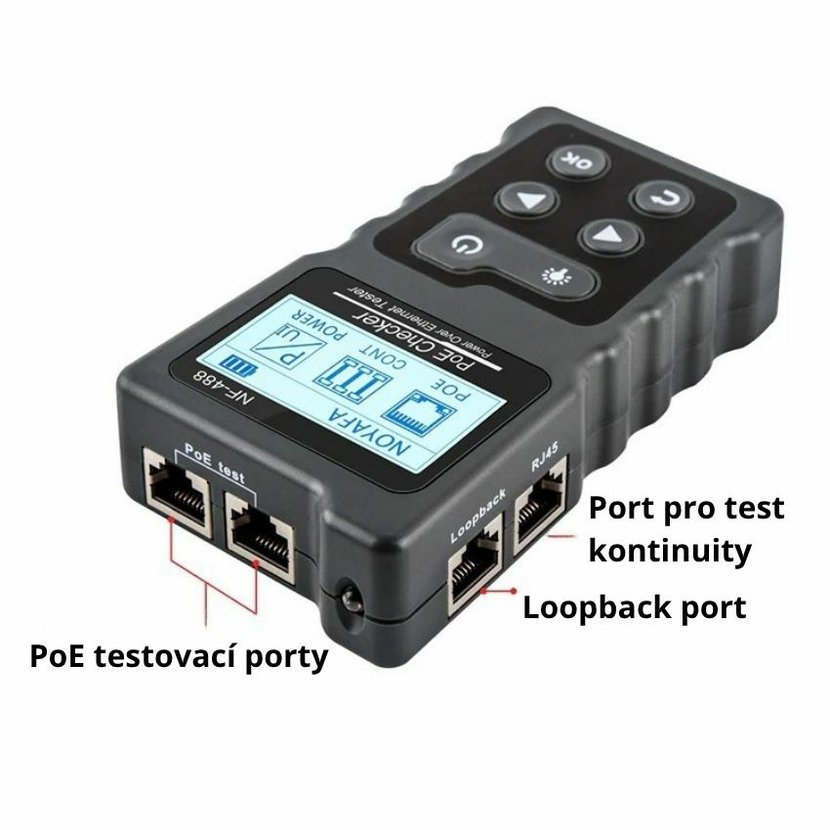

• Loopback test: ověření funkčnosti portů 10M / 100M
• LCD displej s podsvícením: přehledné zobrazení hodnot
• Testovací vzdálenost kabelů: až 600 m
• Ochrana proti napětí: DC 48 V, 5 mA

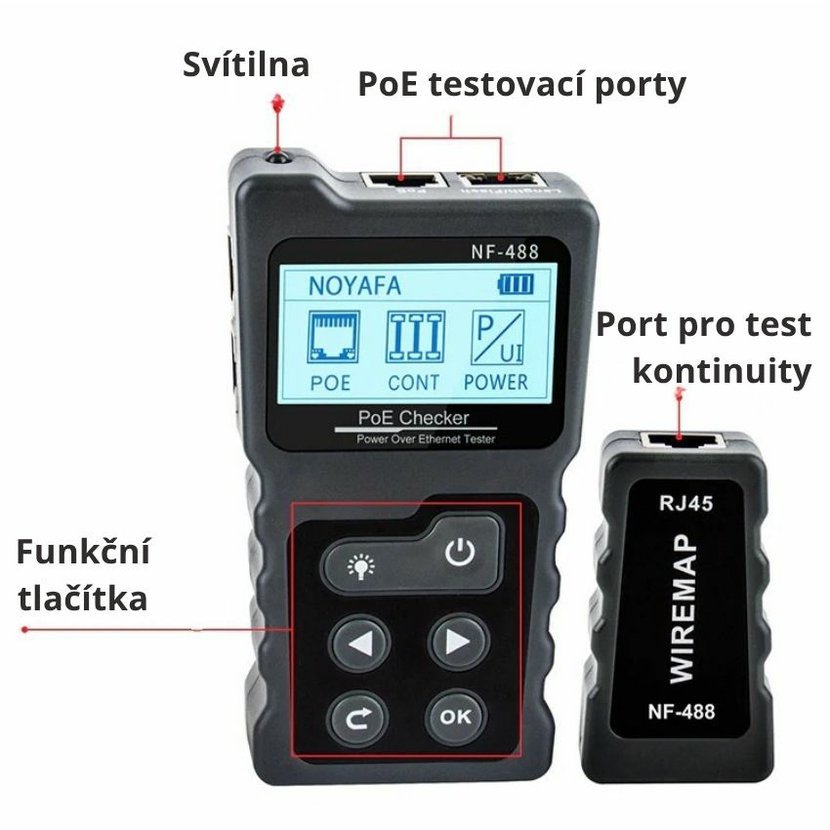

• Vestavěné pracovní světlo pro použití v tmavém prostředí

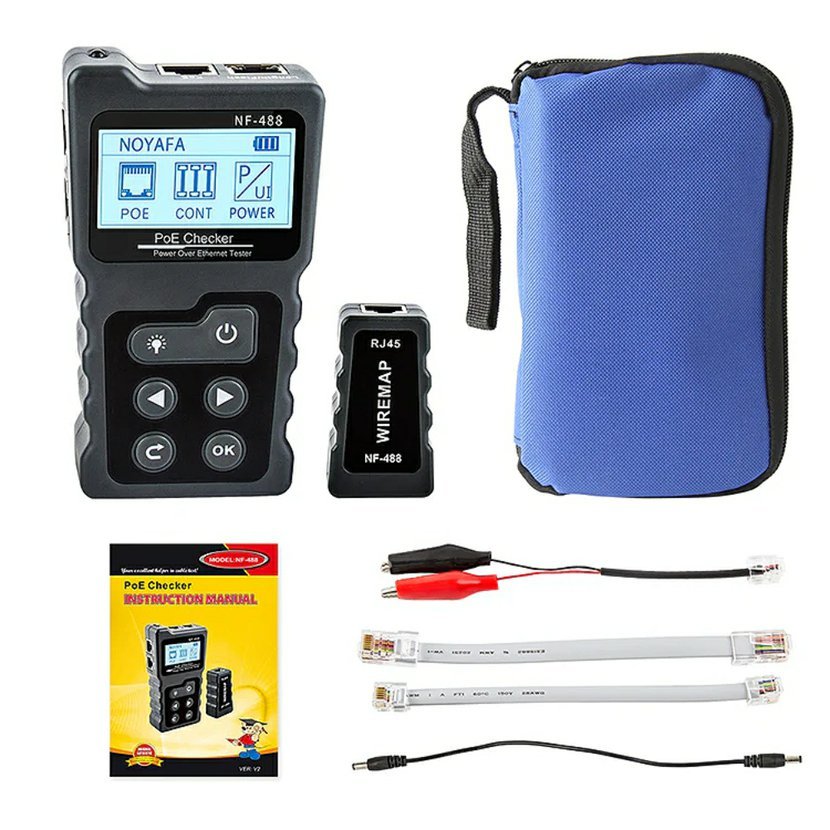

• Komplexní sada příslušenství: vysílač, přijímač, krokosvorky, kabel, pouzdro

Tester W-Star WSNF-488 je vhodný pro instalace a údržbu datových sítí, kontrolu PoE napájení u přístupových bodů, IP kamer nebo VoIP zařízení i pro ověřování správného zapojení síťových kabelů. Umožňuje rychle odhalit chyby v kabeláži, vyhodnotit zatížení PoE portů a provést základní diagnostiku datové linky pomocí loopback testu.

Možnosti použití

Přístroj je určen pro testování přítomnosti a typu PoE v síti, vyhodnocení výkonu PSE zařízení, kontrolu kvality a průchodnosti LAN kabelů a ověření funkce portů síťových prvků. Díky podsvícenému LCD lze měřit i v tmavších prostorech, vestavěná svítilna usnadňuje práci v rozvaděčích a přiložené krokosvorky umožňují testování i u specifických aplikací s volnými vodiči.

Technické parametry

• Model: W-Star WSNF-488
• Podporované kabely: STP, UTP
• Test kontinuity: ano
• Maximální testovací vzdálenost kabelu: 600 m
• Zobrazení: LCD displej s podsvícením
• PoE funkce: testovací rozsah DC 5–60 V
• Identifikace standardu: 802.3af / 802.3at (standardní i nestandardní)
• Měřený výkon: 0–18 W
• Měřené napětí: 0–60 V
• Měřený proud: 0–3 A
• Výkonový test: 0–180 W
• Ochrana vstupu: DC 48 V / 5 mA
• Loopback kompatibilita: 10M / 100M
• Napájení: 3x AAA baterie (není součástí balení)
• Maximální pracovní proud: do 80 mA
• Rozměry přijímače: 140 x 40 x 20 mm
• Rozměry displeje: 128 x 64 mm

Doporučené použití: testování PoE napájení, měření výkonu PSE zařízení, diagnostika LAN kabelů a kontrola portů switchů pomocí loopback testů.

Napájení je řešeno 3x AAA bateriemi, které nejsou součástí balení.

Obrázky mohou být ilustrativní.

Originální kód výrobce: NOYAFA NF-488. Produkt je prodáván pod značkou W-Star.
