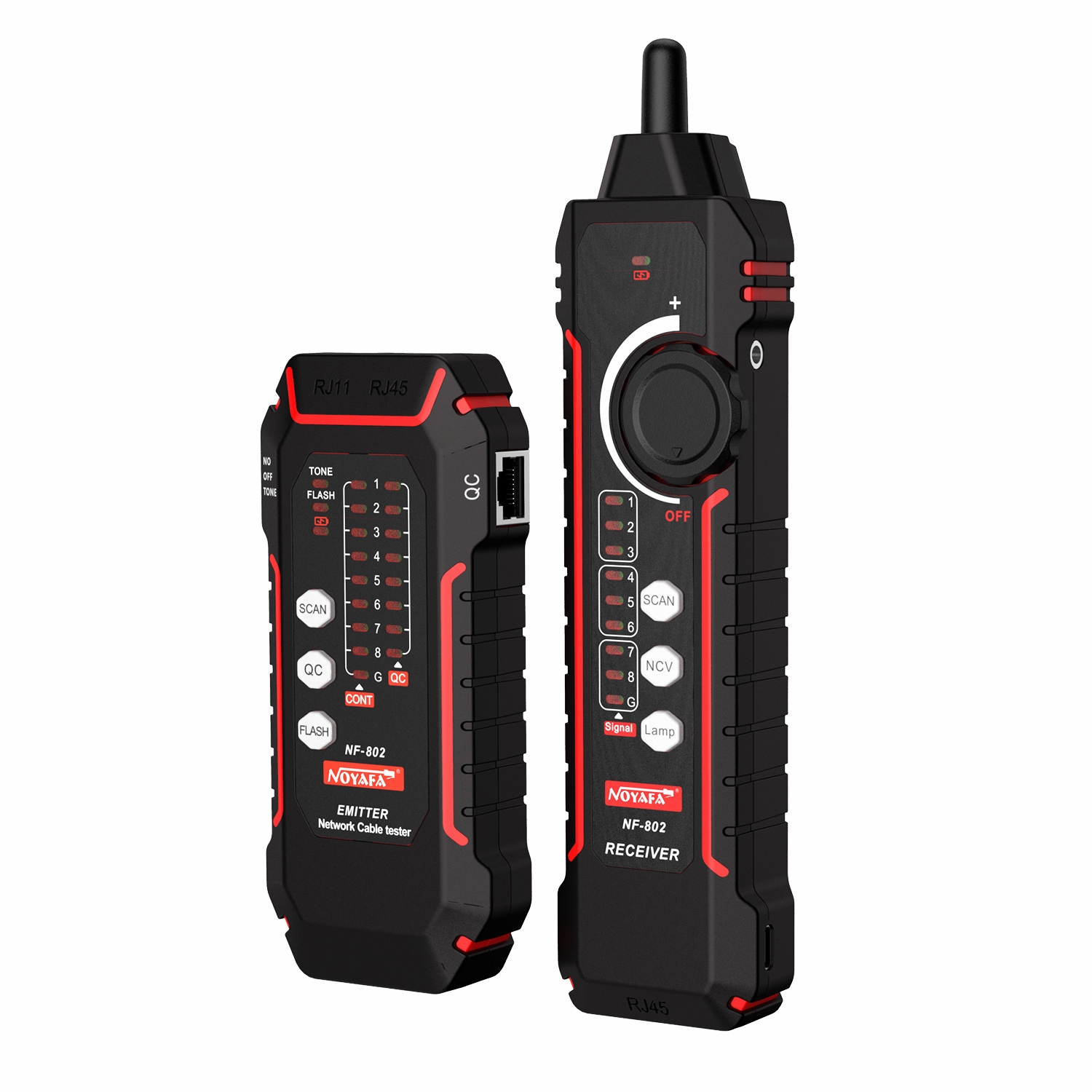

W-Star WSNF-802 - Tester kabelů a hledačka RJ45/RJ11, Wiremap, QC, Port Flash, NCV

W-Star WSNF-802 je digitální tester a hledačka síťových a telefonních kabelů, který spojuje funkci vyhledávání kabelů, kontrolu správného zapojení konektorů Wiremap, ověření krimpování konektorů a identifikaci portu switche. Pomáhá rychle najít konkrétní kabel, odhalit přerušení, zkrat nebo překřížení vodičů a zkontrolovat kvalitu zakončení konektoru RJ45 nebo RJ11.

Digitální technologie přenosu signálu omezuje vliv okolního rušení a usnadňuje vyhledávání kabelů i v prostředí s větším množstvím aktivních rozvodů. Tester podporuje kabely s konektory RJ45 a RJ11, nabízí funkci Port Flash, kontrolu telefonní linky, bezkontaktní detekci napětí NCV a nastavování citlivosti přijímače.

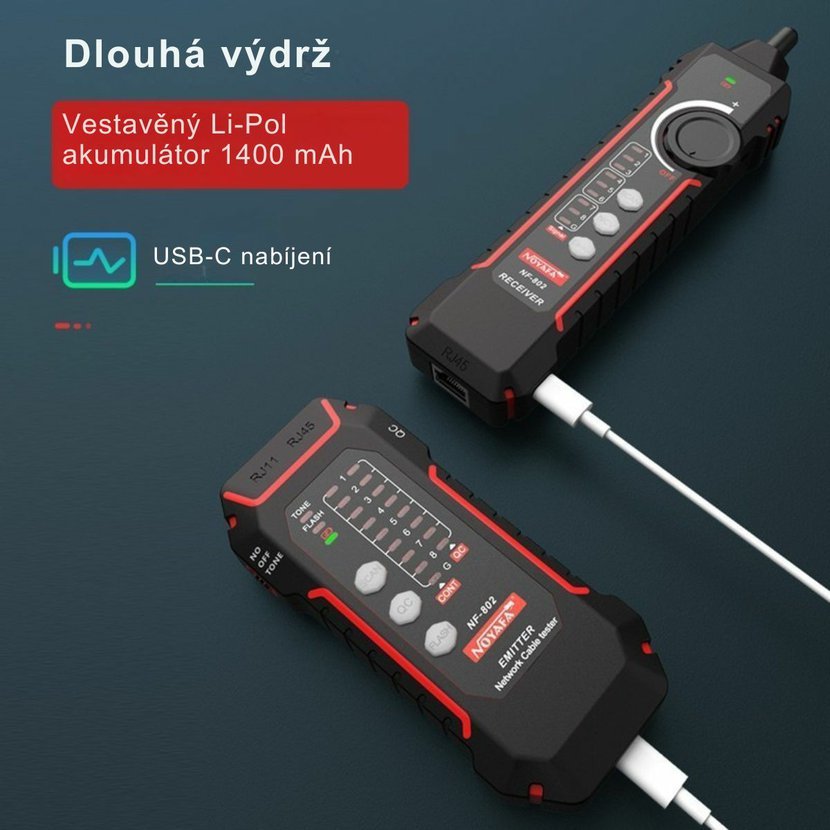

Vysílač i přijímač mají vlastní vestavěný akumulátor 3,7 V / 1400 mAh a nabíjejí se přes USB-C. Přijímač je vybaven LED svítilnou a výstupem pro sluchátka, což usnadňuje práci v tmavých nebo hlučných prostorách.

Klíčové vlastnosti

• Digitální vyhledávání kabelů - stabilnější identifikace vedení s omezením vlivu okolního rušení.
• Wiremap test RJ45 a RJ11 - kontrola pořadí vodičů, přerušení, zkratu a překřížení.
• QC kontrola krimpování - rychlé ověření správného kontaktu jednotlivých pinů konektoru.

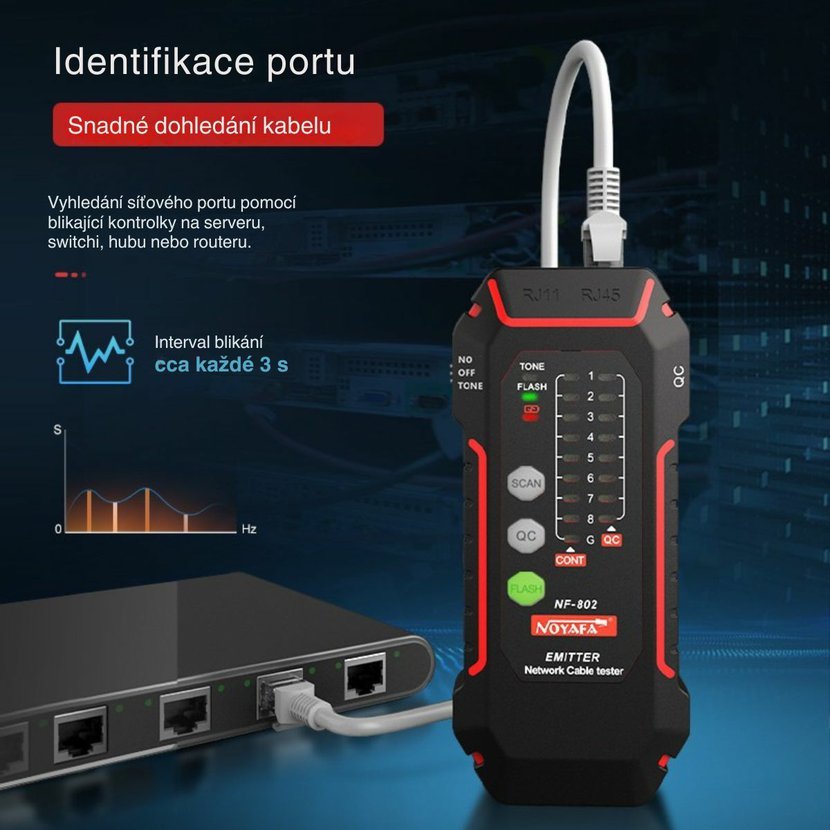

• Port Flash - identifikace připojeného portu na switchi nebo routeru pomocí blikající kontrolky.
• Analýza telefonní linky - kontrola polarity, klidového stavu, probíhajícího hovoru a vyzvánění.

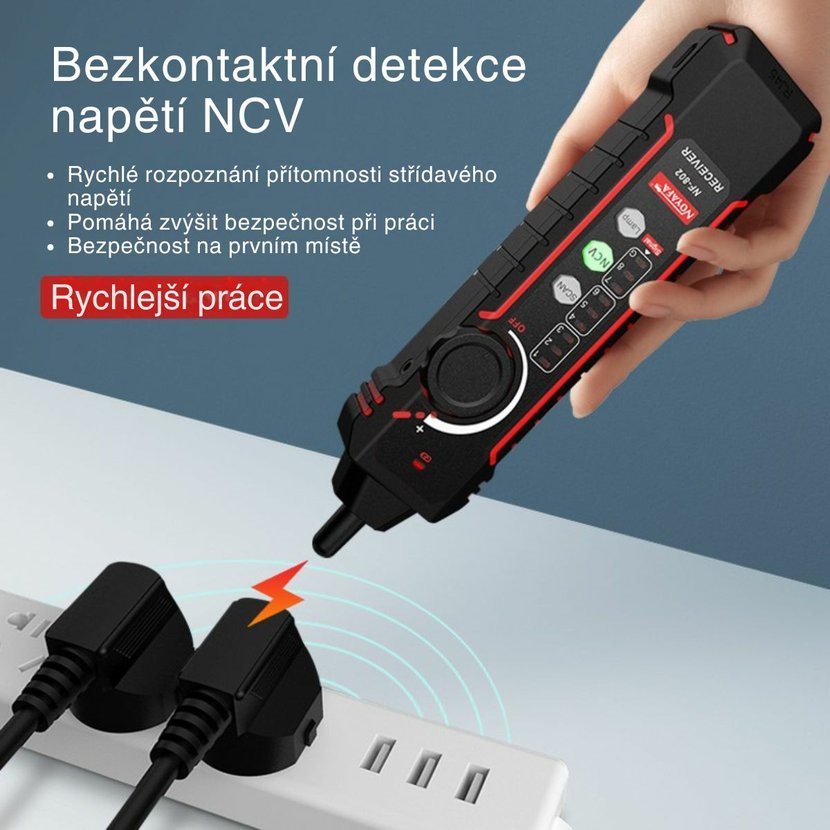

• NCV detekce - bezkontaktní orientační rozpoznání přítomnosti střídavého napětí.
• Nastavitelná citlivost přijímače - přesnější dohledání kabelu v místě s více souběžnými vedeními.
• Zvuková a světelná signalizace - intenzita signálu je indikována zvukem a LED ukazatelem.

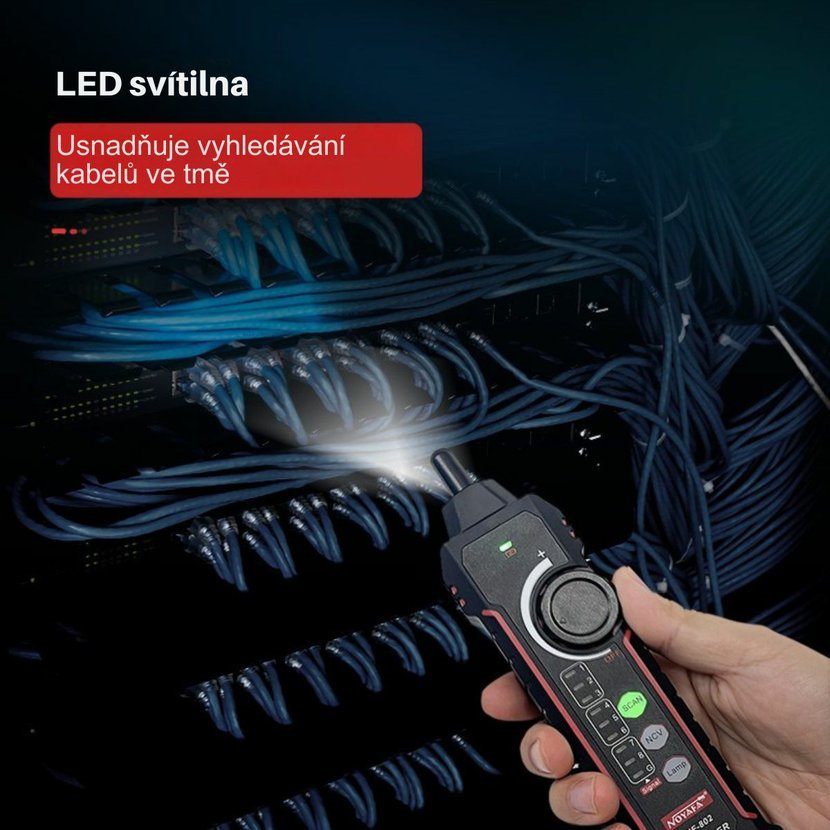

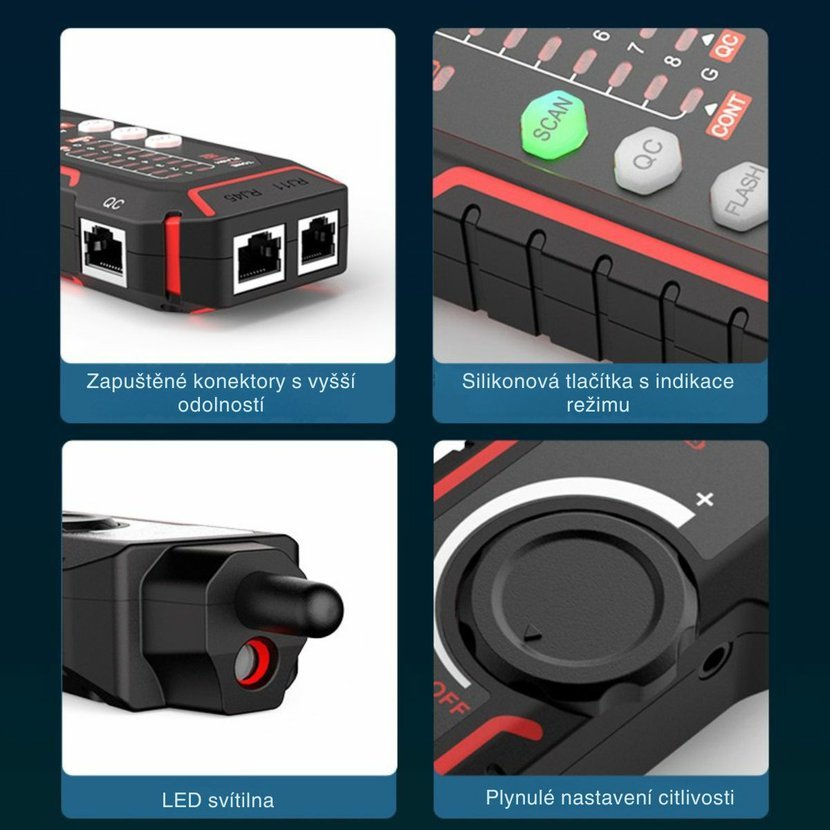

• LED svítilna - usnadňuje práci v rozvaděčích, serverovnách a špatně osvětlených prostorech.
• Výstup pro sluchátka - vhodný při vyhledávání kabelů v hlučném prostředí.
• Dva dobíjecí akumulátory - vysílač i přijímač mají vlastní akumulátor 1400 mAh a nabíjení USB-C.

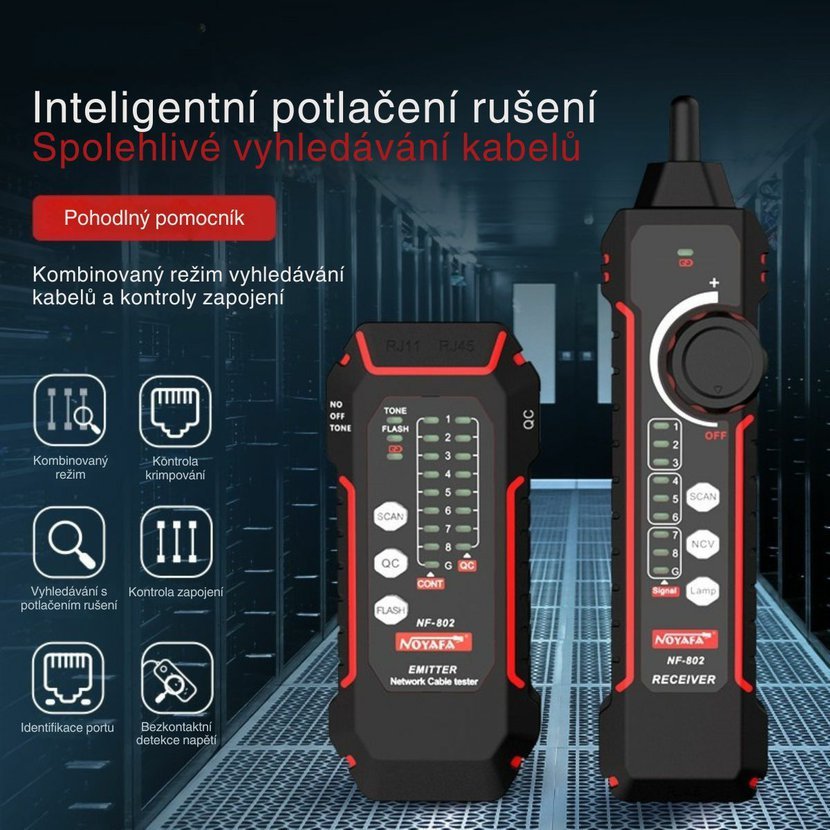

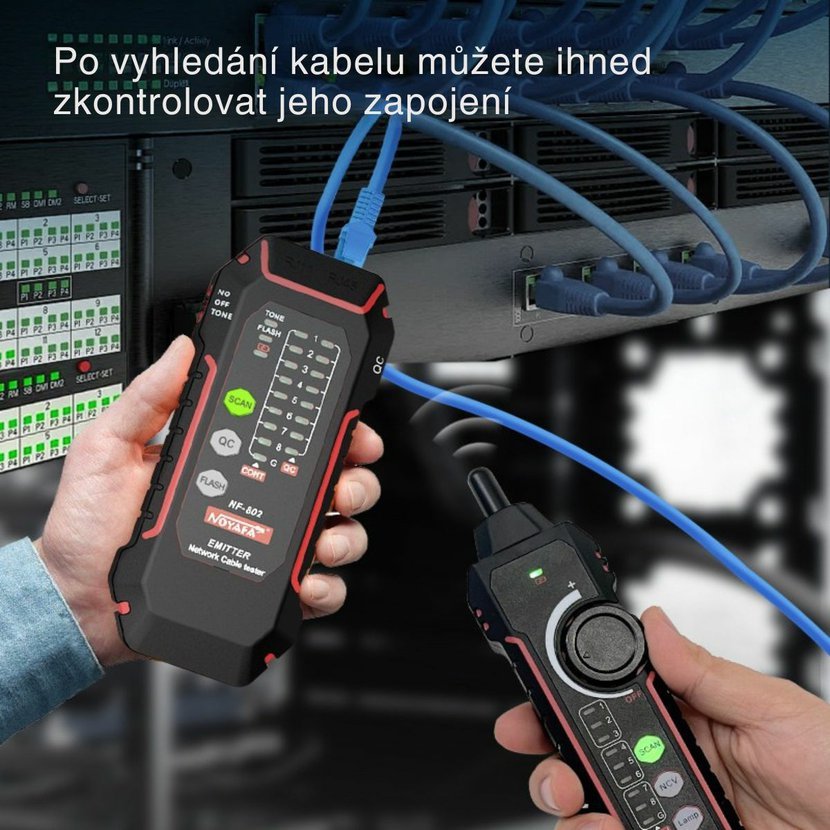

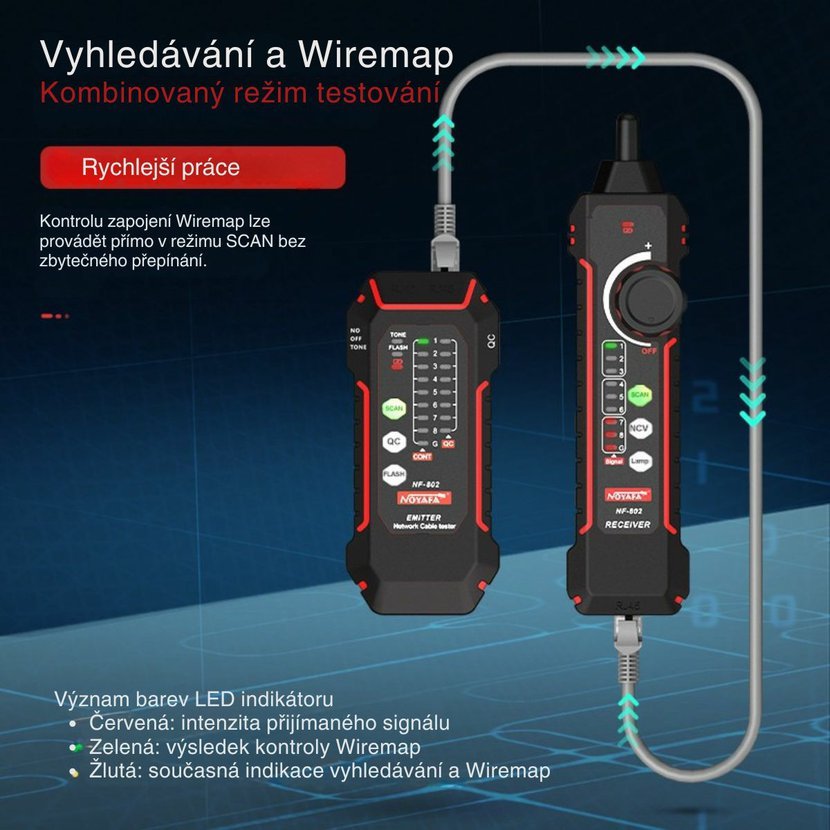

Tester je vhodný pro montáž a údržbu datových i telefonních rozvodů. Pomůže při hledání konkrétního kabelu ve svazku, kontrole nově nakrimpovaných konektorů, diagnostice chyb zapojení i dohledání portu aktivního síťového prvku. Díky kombinovanému režimu SCAN/Wiremap lze přecházet mezi vyhledáváním kabelu a kontrolou jeho zapojení bez nutnosti měnit připojení.

Typické použití

• Vyhledávání síťových kabelů RJ45
• Vyhledávání telefonních kabelů RJ11
• Kontrola zapojení datových a telefonních kabelů
• Odhalení přerušení, zkratu a překřížení vodičů
• Kontrola kvality krimpování konektorů
• Identifikace portu na switchi nebo routeru
• Kontrola polarity a stavu telefonní linky
• Orientační bezkontaktní detekce střídavého napětí
• Práce v rozvaděčích, serverovnách a kabelových trasách

Pro koho je tester určen

W-Star WSNF-802 je určen pro síťové a servisní techniky, elektrikáře, montážní firmy, správce budov i IT administrátory. Uplatní se při instalaci nových rozvodů, běžné údržbě sítě i při hledání závad na stávající kabeláži.

• Síťové a servisní techniky
• Montážní a instalační firmy
• Elektrikáře a techniky slaboproudých systémů
• IT administrátory a správce sítí
• Správce budov a technické údržby
• Instalační techniky telefonních rozvodů

Technické parametry

Testované kabely a funkce

• Podporované síťové kabely: CAT5, CAT6
• Rozhraní vysílače: RJ45, RJ11
• Rozhraní přijímače: RJ45
• Vyhledávání kabelů RJ45: ano
• Vyhledávání kabelů RJ11: ano
• Wiremap RJ45: ano
• Wiremap RJ11: ano
• Vyhledávání BNC a USB kabelů: ne
• Wiremap BNC a USB kabelů: ne
• Kontrola krimpování QC: ano
• Port Flash: ano
• Kontrola stavu telefonní linky: ano

Wiremap a diagnostika

• Kontrola správného pořadí vodičů
• Detekce přerušeného vodiče
• Detekce zkratu
• Detekce překřížení vodičů
• QC kontrola kontaktu jednotlivých pinů
• Světelná indikace výsledku na vysílači a přijímači
• Port Flash s intervalem blikání přibližně 3-4 sekundy

Funkce přijímače

• Digitální vyhledávání kabelů s omezením rušení
• Plynule nastavitelná citlivost
• Zvuková signalizace intenzity signálu
• LED indikace intenzity signálu
• Bezkontaktní detekce napětí NCV
• Orientační aktivace NCV při napětí vyšším než přibližně 40 V AC
• Vestavěná LED svítilna
• Výstup pro sluchátka

Telefonní linka

• Kontrola polarity telefonní linky
• Rozpoznání klidového stavu linky
• Rozpoznání probíhajícího hovoru
• Rozpoznání vyzvánění
• QC test konektorů 6P6C, 6P4C a 6P2C

Napájení a konstrukce

• Akumulátor vysílače: Li-Pol 3,7 V / 1400 mAh
• Akumulátor přijímače: Li-Pol 3,7 V / 1400 mAh
• Nabíjení: USB-C
• Indikace nabíjení a nízkého stavu akumulátoru

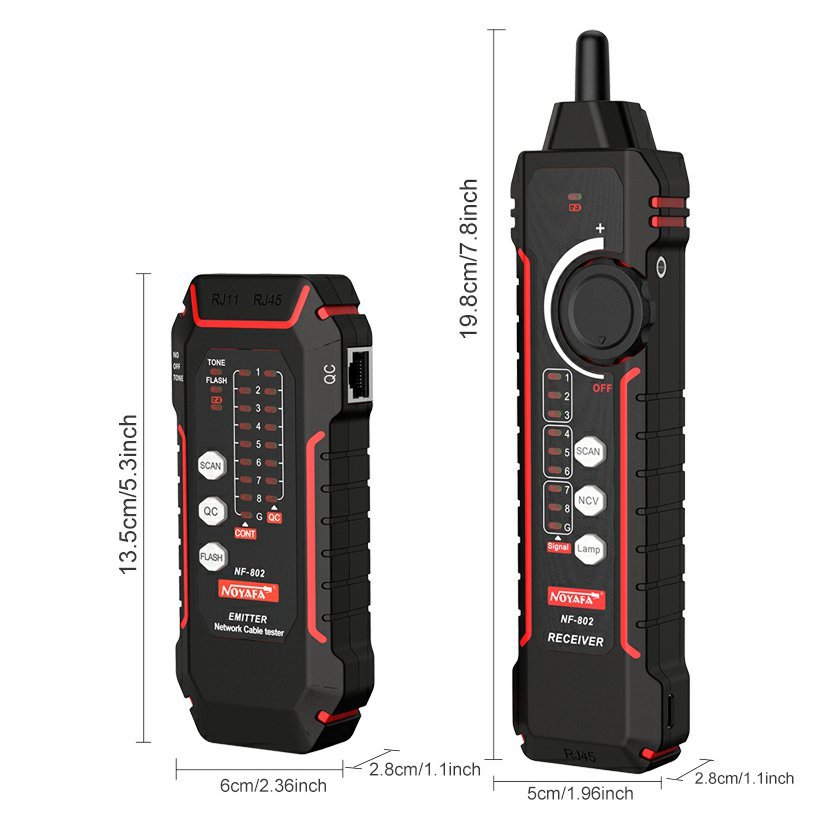

• Rozměry vysílače: 60 x 135 x 30 mm
• Rozměry přijímače: 50 x 198 x 30 mm

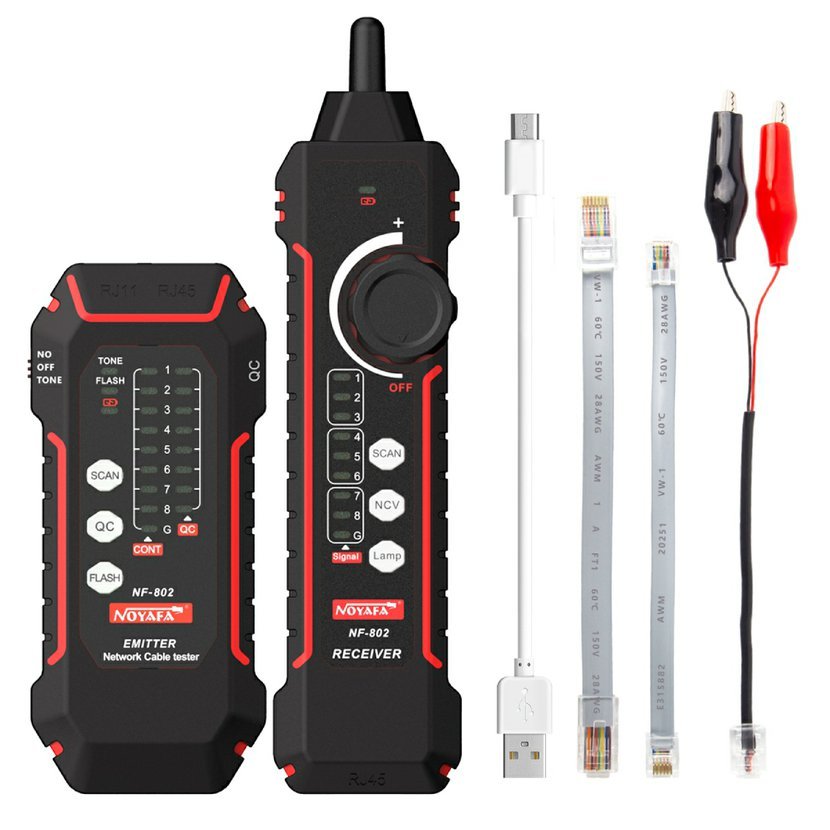

Obsah balení: hlavní jednotka - vysílač, přijímač, sluchátka a uživatelský manuál.

W-Star WSNF-802 spojuje nejčastěji používané funkce pro vyhledávání a základní diagnostiku síťových i telefonních kabelů v jedné přenosné sadě.

Funkce NCV slouží pouze k orientační bezkontaktní detekci střídavého napětí. Tester nepřipojujte k silovým vedením s napětím 220 V ani k jiným vedením překračujícím povolenou ochrannou úroveň přístroje.

Obě jednotky jsou vybaveny vestavěným akumulátorem. Před prvním použitím doporučujeme jejich plné nabití. První nabíjecí cyklus může trvat déle než obvykle. Doba životnosti baterie nebo akumulátoru je šest měsíců (spotřební materiál).

Technická specifikace se může změnit bez předchozího upozornění. Obrázky se mohou v drobných detailech lišit od skutečného provedení.
