W-Star WSNF-829 - Hledač kabelů 12-600 V, traser kabelů až 1km, 2-4m hloubka

Hledač kabelů a kovového potrubí pod zemí i ve zdi

Vyhledejte trasu skrytého vedení a lokalizujte místo jeho přerušení bez zbytečného bourání nebo výkopových prací. W-Star WSNF-829 je hledač elektrických kabelů, vodičů a kovového potrubí uloženého ve stěnách, podlahách nebo pod zemí.

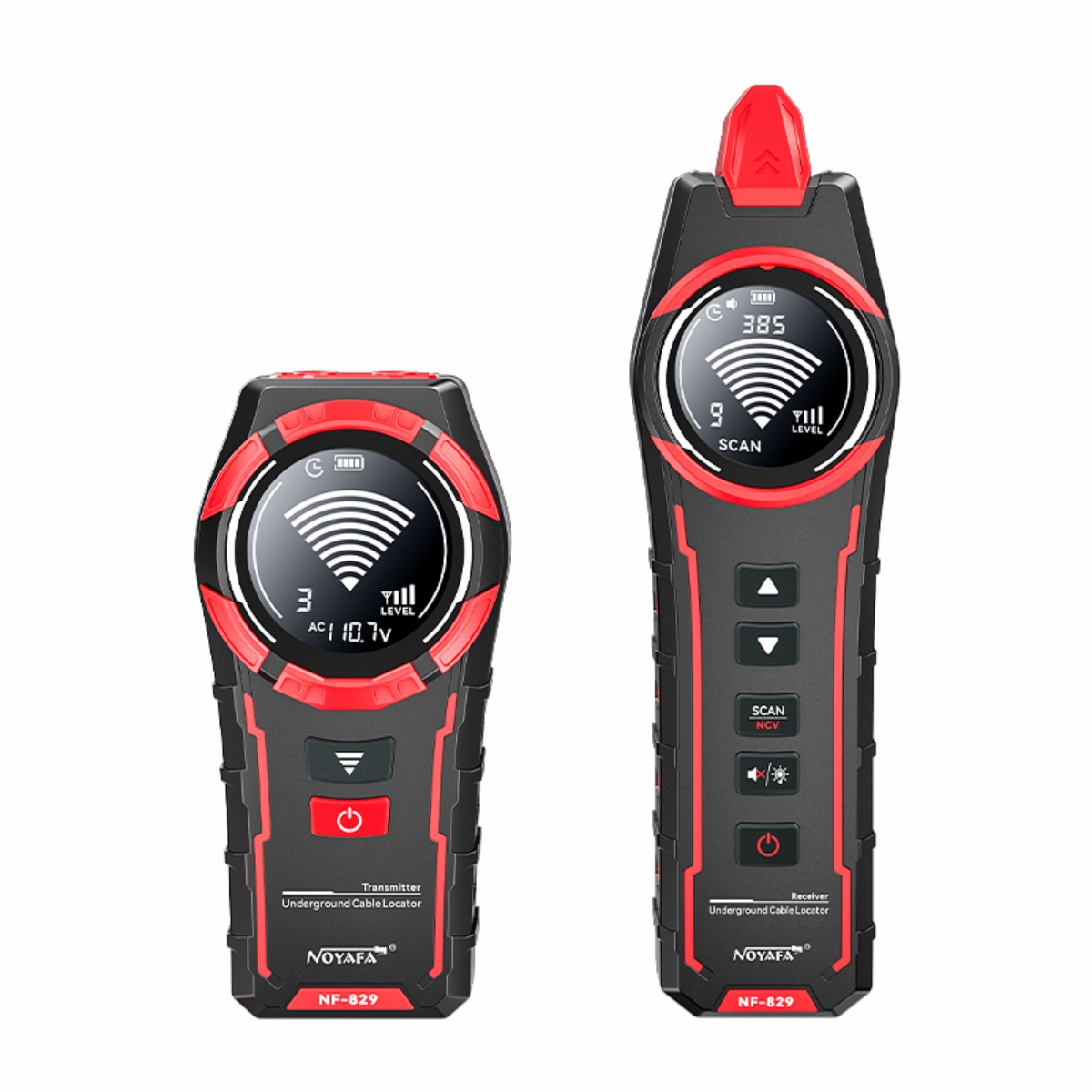

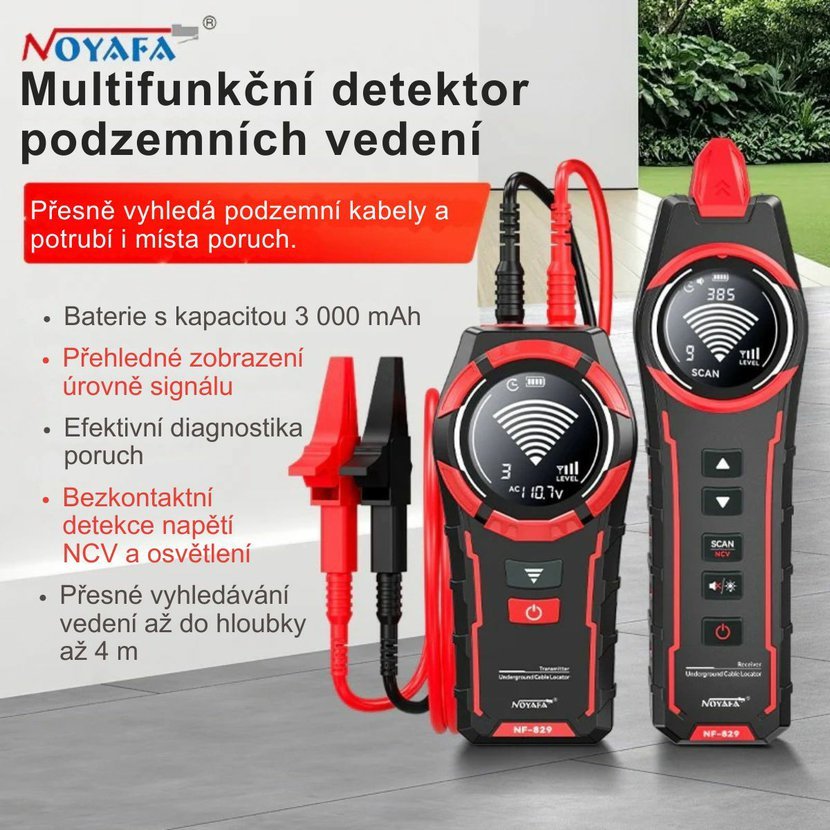

Přístroj se skládá z vysílače a citlivého přijímače. Vysílač přivede do hledaného vedení signál s frekvencí 125 kHz a přijímač následně pomáhá určit jeho trasu. Podle zvoleného zapojení lze vyhledávat samostatné vodiče, kabely, elektrická vedení i uzemněné kovové potrubí.

Tester umožňuje lokalizovat přerušení a zkraty, rozpoznat napětí AC/DC 12-600 V a bezkontaktně detekovat živé vodiče pomocí funkce NCV. Vysílač nabízí tři úrovně výkonu signálu a přijímač devět úrovní citlivosti, takže lze nastavení přizpůsobit hloubce vedení, okolnímu rušení a konkrétním podmínkám měření.

Obě jednotky mají vlastní 2,0" podsvícený VA LCD displej a dobíjecí akumulátor 3000 mAh. Naměřené údaje, intenzitu přijímaného signálu i provozní stav lze sledovat přímo na displeji.

Klíčové vlastnosti

• Vyhledávání skrytého vedení - sledování kabelů, vodičů a kovového potrubí ve zdi, podlaze nebo pod zemí
• Lokalizace přerušení vedení - pomáhá určit místo poruchy bez postupného odkrývání celé trasy
• Vyhledávání zkratu - lokalizace zkratových poruch s odporem do 2000 Ohm
• Rozpoznání napětí AC/DC 12-600 V - kontrola napětí připojeného elektrického vedení
• Bezkontaktní detekce NCV - zvuková a vizuální signalizace při přiblížení k živému vodiči
• Signál s frekvencí 125 kHz - vysílač přivádí do vedení sledovací signál zachytitelný přijímačem
• Tři úrovně výkonu vysílače - přizpůsobení signálu způsobu zapojení a podmínkám měření
• Devět úrovní citlivosti přijímače - postupné zpřesnění polohy hledaného vedení
• Automatický a manuální režim příjmu - rychlé vyhledání signálu i ruční nastavení citlivosti
• Hloubka detekce podle způsobu zapojení - při vhodném uzemnění nebo smyčkovém zapojení může přesáhnout 4 m
• Podsvícené LCD displeje - přehledné zobrazení intenzity signálu a provozních údajů

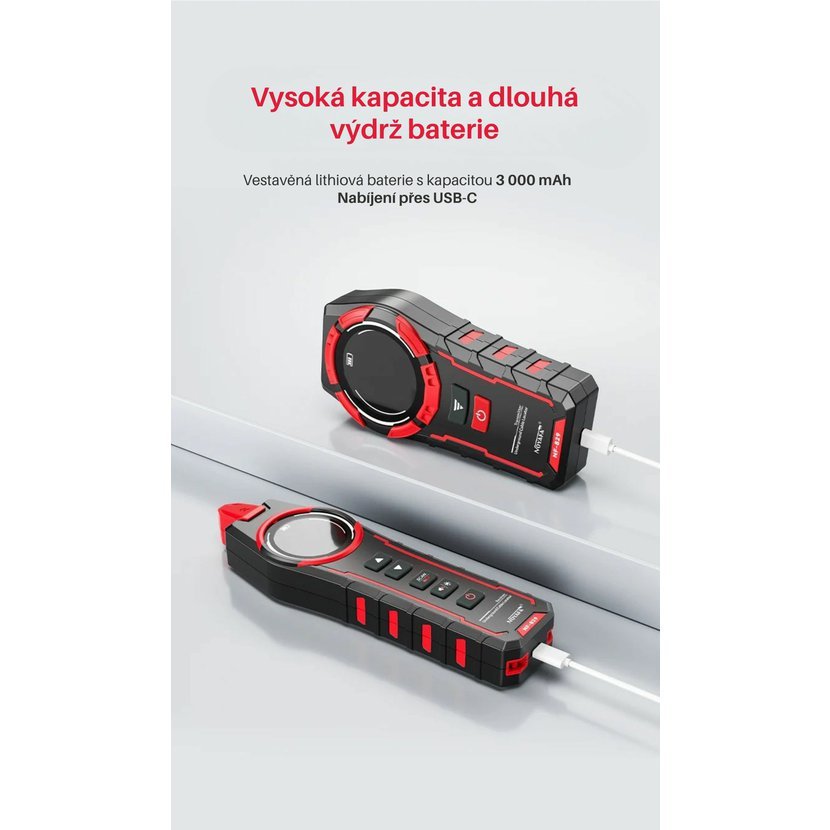

• Vestavěné akumulátory 3000 mAh - samostatné dobíjecí napájení vysílače i přijímače prostřednictvím USB-C
• LED osvětlení přijímače - usnadňuje práci v rozvaděčích, instalačních prostorech a dalších hůře osvětlených místech.

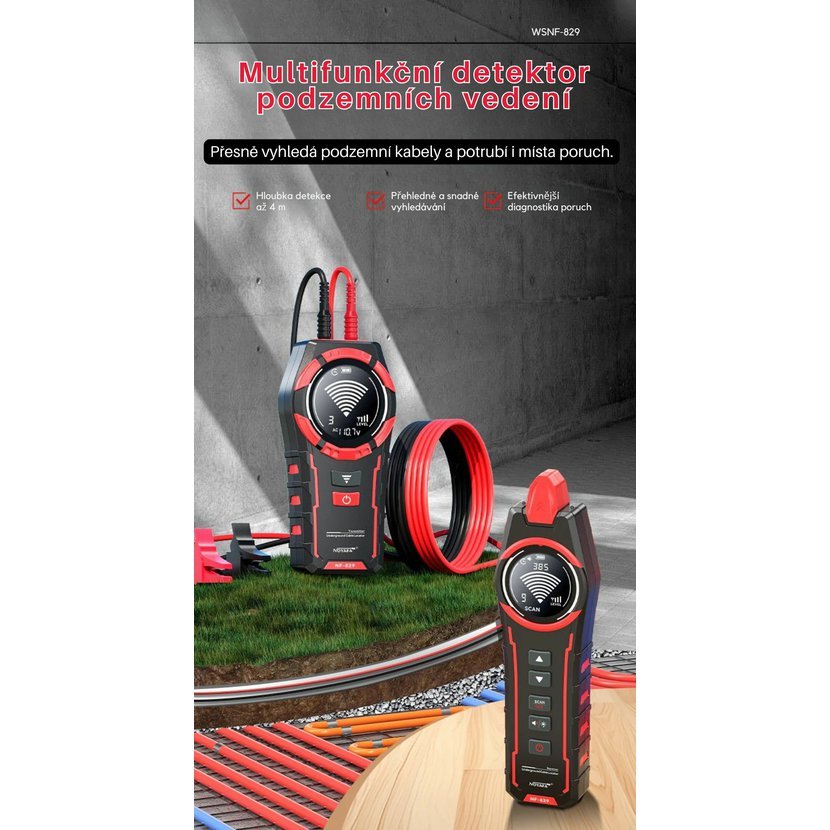

Vyhledávání vedení ve zdi a pod zemí

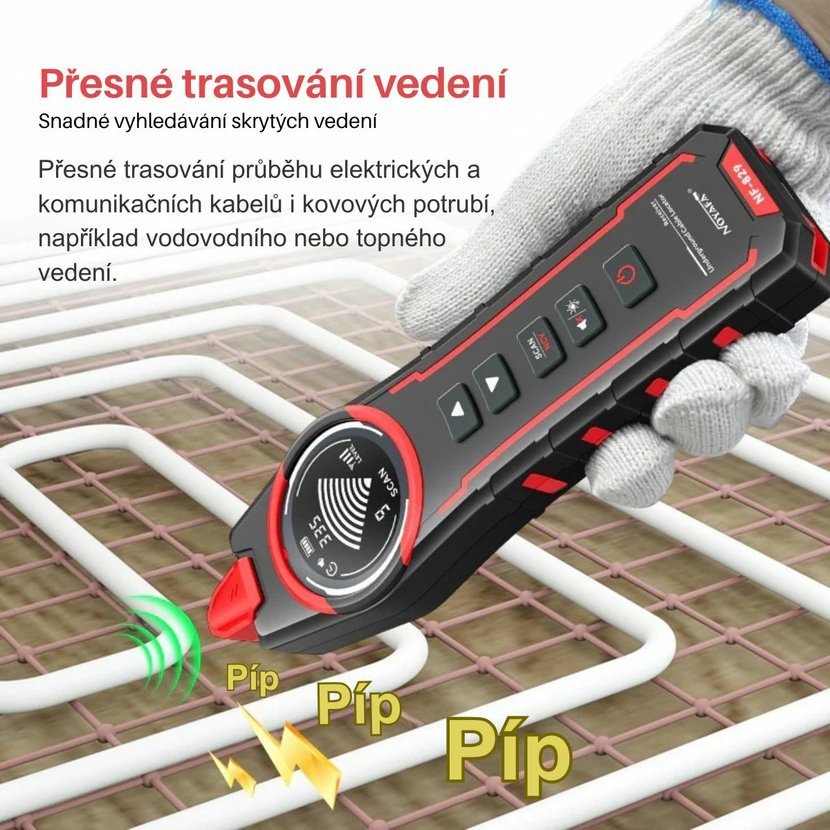

Vysílač se pomocí dodaných vodičů, měřicích hrotů nebo krokosvorek připojí k hledanému vedení. Přijímač zachytí vysílaný signál a pomocí zvukové signalizace, displeje a ukazatele intenzity pomáhá sledovat trasu kabelu nebo kovového potrubí.

Skutečná hloubka a dosah vyhledávání závisí na způsobu připojení, uzemnění, typu vedení, okolním materiálu a úrovni elektrického rušení. Nastavitelný výkon vysílače a devět úrovní citlivosti přijímače umožňují nejprve určit přibližný směr vedení a následně jeho polohu zpřesnit.

Při nezapojené záporné elektrodě dosahuje detekční hloubka přibližně 0,7 m. Paralelní připojení kladné a záporné elektrody umožňuje detekci přibližně do 1,5 m. Při uzemnění záporné elektrody může hloubka dosáhnout přibližně 4 m a při vhodném jednosmyčkovém zapojení může přesáhnout 4 m.

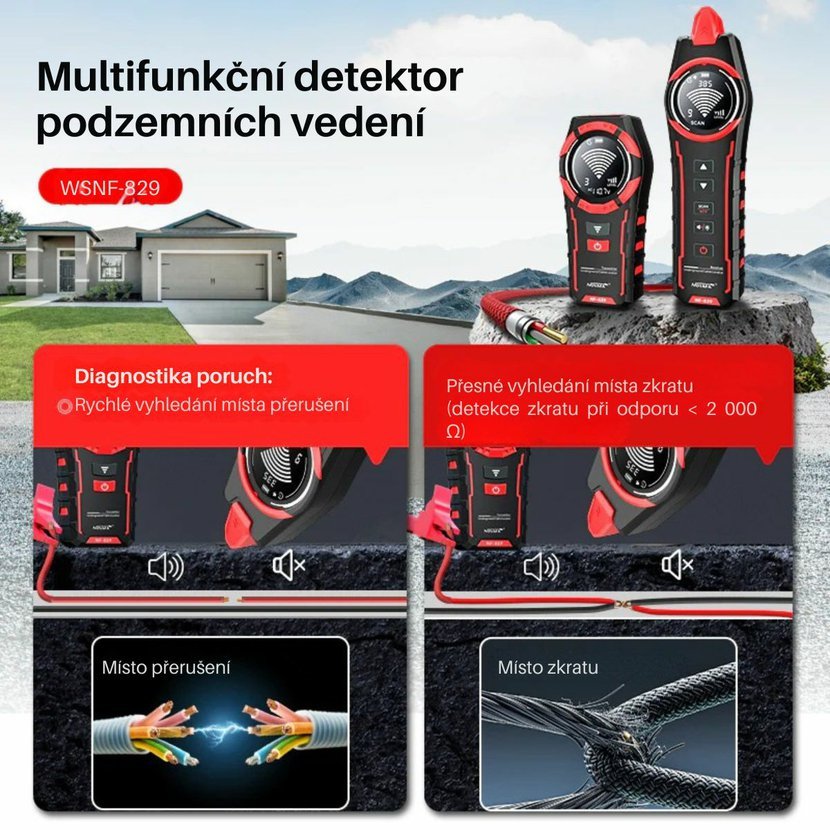

Lokalizace přerušení a zkratu

Hledač pomáhá určit nejen průběh vedení, ale také místo přerušení nebo zkratové poruchy. Změna nebo ztráta přijímaného signálu umožní postupně zúžit oblast, ve které se závada nachází. Lokalizace zkratů je podporována při odporu do 2000 Ohm.

Funkce se hodí při opravách skrytých elektrických rozvodů, hledání poškozených podzemních kabelů, kontrole elektrického podlahového vytápění nebo při diagnostice venkovního osvětlení.

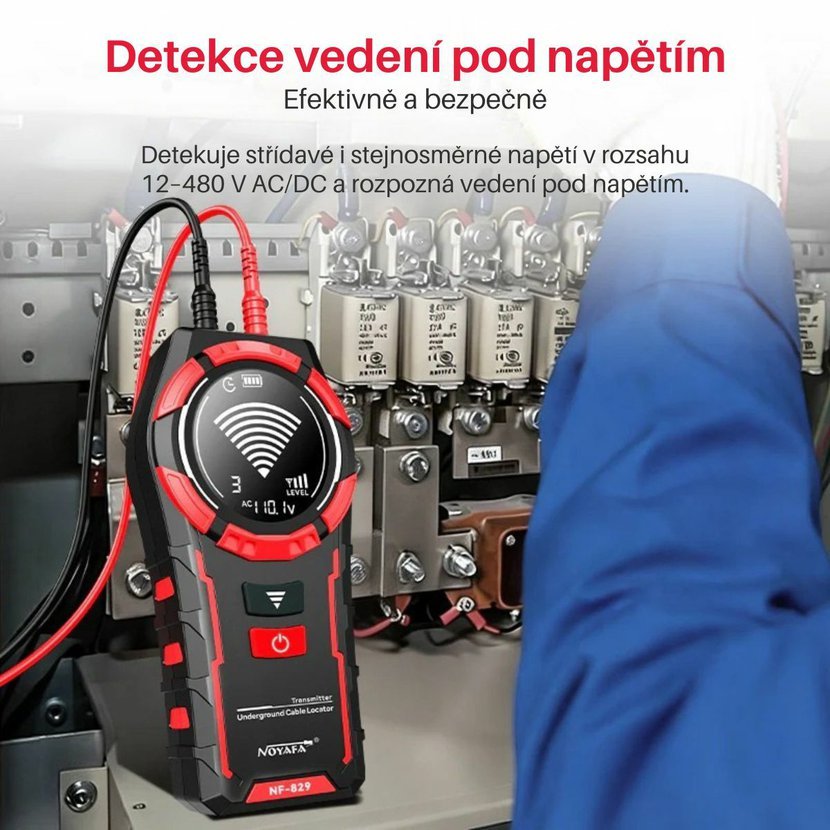

Rozpoznání napětí a bezkontaktní detekce NCV

Vysílač umožňuje rozpoznat stejnosměrné i střídavé napětí v rozsahu 12-600 V. U střídavého napětí je podporována frekvence 50-60 Hz. Zjištěná hodnota a typ napětí se zobrazí na displeji vysílače.

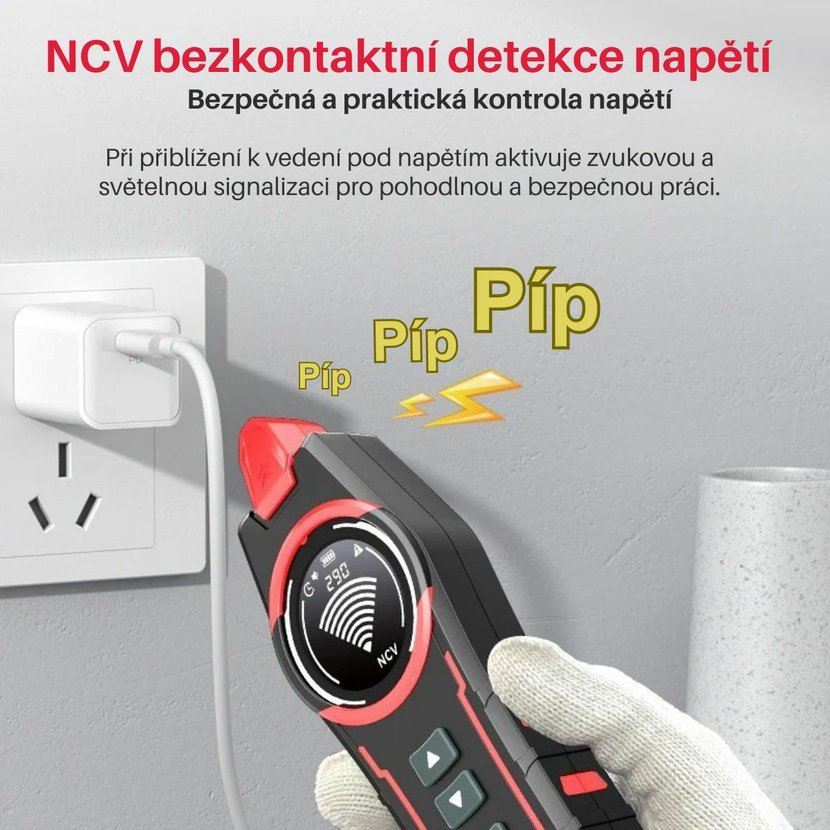

Přijímač obsahuje také funkci NCV pro bezkontaktní detekci střídavého napětí. Při přiblížení k živému vodiči upozorní uživatele zvukovou a vizuální signalizací. NCV slouží jako pomocná orientační funkce a nenahrazuje ověření beznapěťového stavu vhodnou dvoupólovou zkoušečkou.

Typické použití

• vyhledávání elektrických kabelů ve stěnách a podlahách
• sledování trasy podzemního elektrického vedení
• vyhledávání kovového vodovodního nebo topného potrubí
• lokalizace přerušení elektrického kabelu
• vyhledávání zkratových poruch
• kontrola skrytých rozvodů před vrtáním nebo stavebními úpravami
• diagnostika elektrického podlahového vytápění
• údržba veřejného a venkovního osvětlení
• opravy elektroinstalace v budovách
• servis průmyslových a výrobních provozů
• rekonstrukce domů a bytů.

Pro koho je hledač určen

• elektrikářům a servisním technikům
• montážním a stavebním firmám
• technikům údržby
• správcům budov a průmyslových areálů
• pracovníkům technických a komunálních služeb
• instalatérům a topenářům
• uživatelům provádějícím rekonstrukce a opravy elektroinstalace.

Technické parametry

Vysílač

• frekvence vysílaného signálu: 125 kHz
• špičková hodnota signálu: maximálně 23 ± 3 V
• rozsah rozpoznání DC napětí: 12-600 V
• přesnost rozpoznání DC napětí: ±2,5 %
• rozsah rozpoznání AC napětí: 12-600 V
• frekvence AC napětí: 50-60 Hz
• přesnost rozpoznání AC napětí: ±2,5 %
• elektrická pevnost externího vstupu: maximálně 480 V AC/DC
• kategorie přepětí: CAT III 300 V
• úrovně výkonu vysílaného signálu: 3
• displej: 2,0" podsvícený VA LCD
• napájení: vestavěný Li-ion akumulátor 3,7 V/3000 mAh
• minimální odběr proudu: 150 mA
• maximální odběr proudu: 400 mA
• pojistka: F0.5A/500 V, 6,3 x 32 mm
• pracovní teplota: 0 až 40 °C
• maximální pracovní vlhkost: 80 % RH, bez kondenzace
• skladovací teplota: -20 až +60 °C
• maximální skladovací vlhkost: 80 % RH, bez kondenzace
• rozměry: 156 x 80 x 32 mm
• hmotnost: 255 g.

Přijímač

• frekvence přijímaného signálu: 125 kHz
• režim příjmu: manuální/automatický
• úrovně citlivosti: 9
• zobrazení intenzity přijímaného signálu: Ano
• automatické frekvenční vyhledávání: Ano
• rozpoznání upozornění na nízký stav akumulátoru vysílače: Ano
• lokalizace přerušeného vedení: Ano
• lokalizace zkratu: Ano
• bezkontaktní detekce napětí NCV: Ano
• LED osvětlení: Ano
• displej: 2,0" podsvícený VA LCD
• napájení: vestavěný Li-ion akumulátor 3,7 V/3000 mAh
• upozornění na nízký stav akumulátoru: 3,5 ± 0,1 V
• automatické vypnutí při nízkém napětí: 3,4 ± 0,1 V
• minimální odběr proudu: 120 mA
• maximální odběr proudu: 300 mA
• pracovní teplota: 0 až 40 °C
• maximální pracovní vlhkost: 80 % RH, bez kondenzace
• skladovací teplota: -20 až +60 °C
• maximální skladovací vlhkost: 80 % RH, bez kondenzace
• rozměry: 255 x 65 x 31 mm
• hmotnost: 270 g.

Orientační hloubka detekce

• nezapojená záporná elektroda: přibližně 0,7 m
• paralelní připojení kladné a záporné elektrody: přibližně 1,5 m
• uzemnění záporné elektrody: přibližně 4 m
• jednosmyčkové zapojení záporné elektrody: více než 4 m
• skutečný dosah závisí na zapojení, typu vedení, nastavení přístroje a podmínkách okolního prostředí.

Obsah balení

• vysílač W-Star WSNF-829
• přijímač W-Star WSNF-829
• ochranné pouzdro
• zemnicí tyč
• červená krokosvorka
• černá krokosvorka
• červený měřicí hrot
• černý měřicí hrot
• červený připojovací vodič
• černý připojovací vodič
• USB-C nabíjecí kabel
• sada příslušenství
• návod k použití
• certifikát
• kartonový obal.

W-Star WSNF-829 pomáhá sledovat skryté vedení a lokalizovat poruchy bez zbytečného odkrývání celé trasy. Je vhodný pro elektroinstalace, stavební rekonstrukce, údržbu budov, podzemní rozvody i servis kovového potrubí.

Hloubka a dosah detekce závisejí na typu vedení, způsobu zapojení, uzemnění, nastavené citlivosti, okolním materiálu a úrovni elektromagnetického rušení.

Přístroj vyhledává elektricky vodivé kabely, vodiče a kovové potrubí. Samotné plastové potrubí nebo vodu bez kovového vedení či trasovacího vodiče nelze tímto způsobem detekovat.

Při práci na elektrických obvodech dodržujte stanovenou kategorii přepětí, bezpečnostní předpisy a postupy uvedené v návodu. Práci na živých částech smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.

Obě jednotky obsahují vestavěné dobíjecí akumulátory.

Obrázky jsou ilustrativní a mohou se v detailech lišit od dodaného produktu.
