W-Star WSNF-981 - Kabelový tester, délka optiky, OTDR, OPM, VFL, LS, LAN test, SD slot

Optický a kabelový tester WSNF-981 s OTDR, OPM, VFL a LAN testem

Tester WSNF-981 je specializovaný přístroj pro měření a diagnostiku optických vláken, vybavený OTDR technologií pro přesné zjištění délky trasy (10 m-60 km), útlumu a případných poruch na optických kabelech. Díky integrovanému výkonovému měřiči (OPM) a světelnému zdroji (LS) umožňuje spolehlivou analýzu kvality přenosu. Vizuální lokátor poruch (VFL) slouží k rychlé identifikaci přerušení nebo poškození. Přístroj podporuje také základní testování LAN kabeláže včetně kontroly pořadí vodičů RJ45. Naměřené hodnoty lze ukládat na SD kartu a zobrazit na přehledném 3,5" barevném displeji.

Klíčové vlastnosti

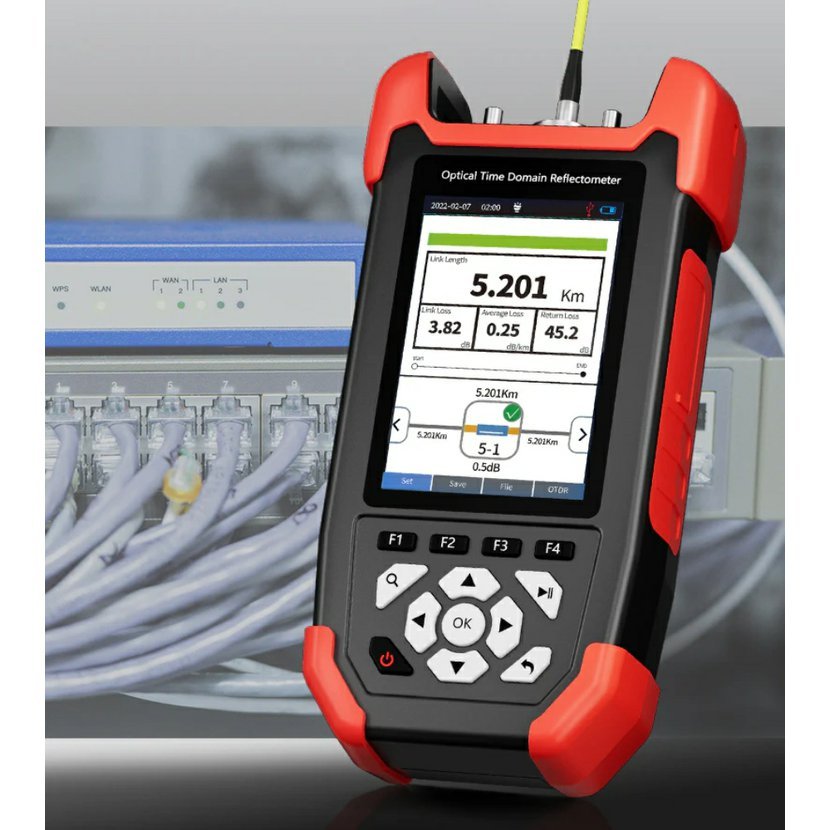

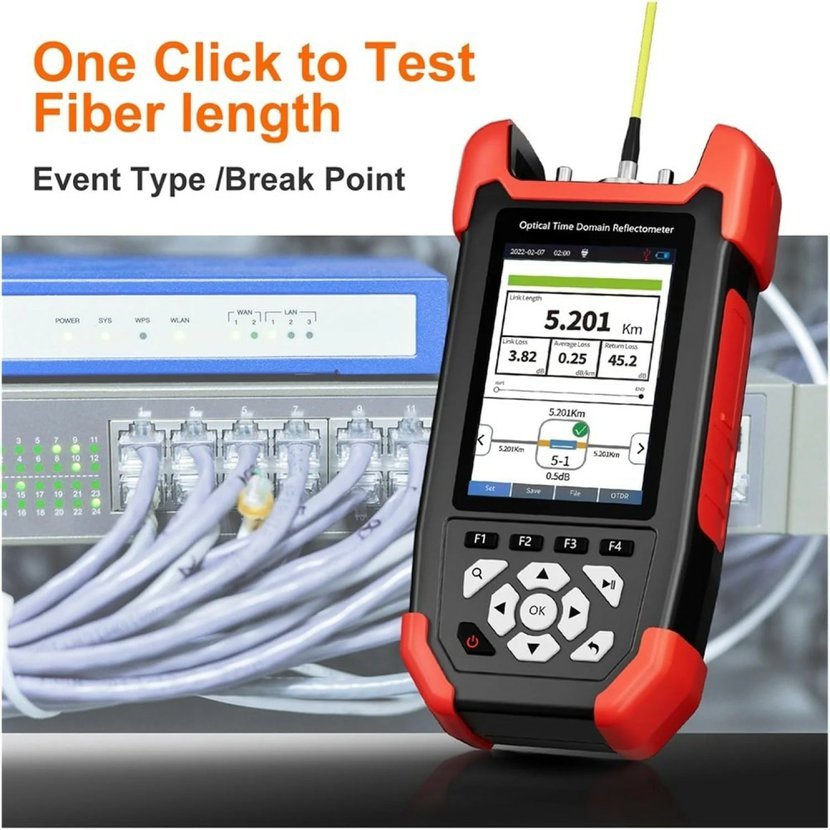

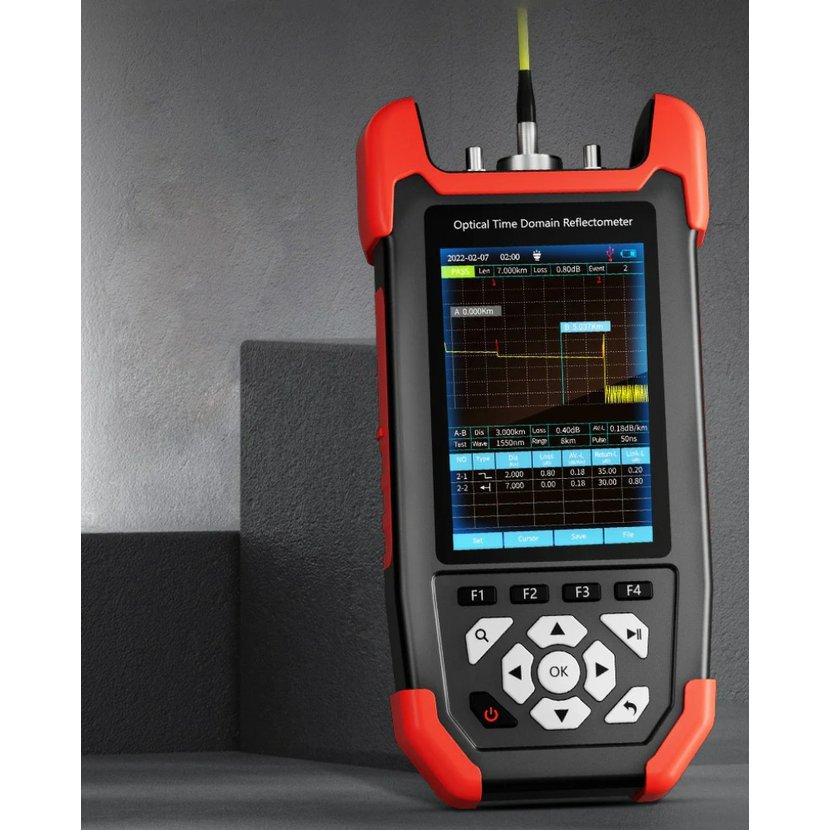

• OTDR měření délky a kvality optických tras (10 m-60 km).

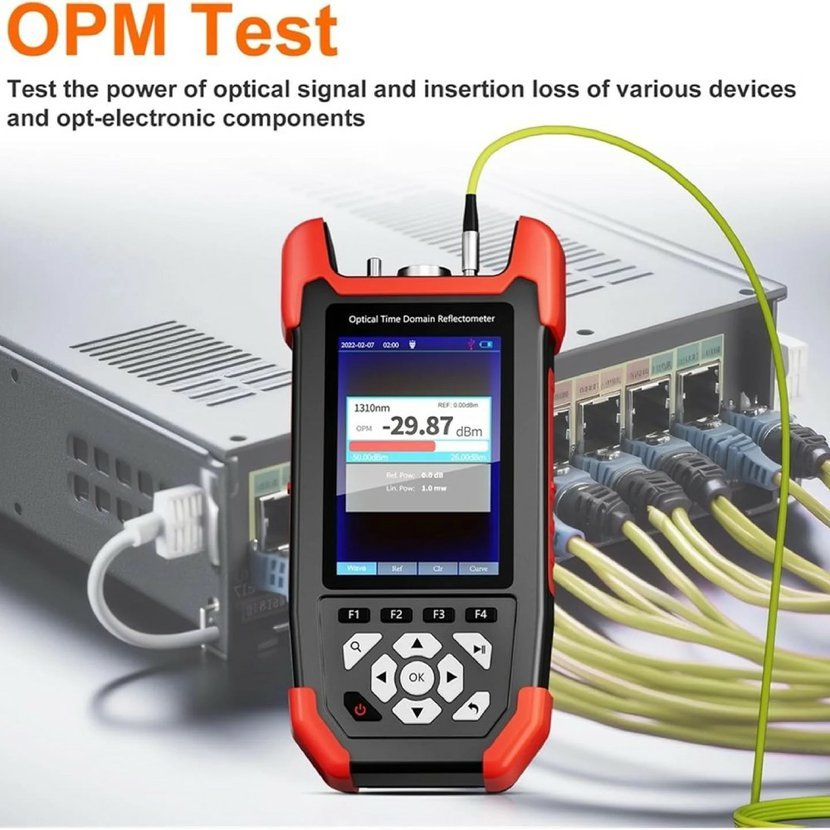

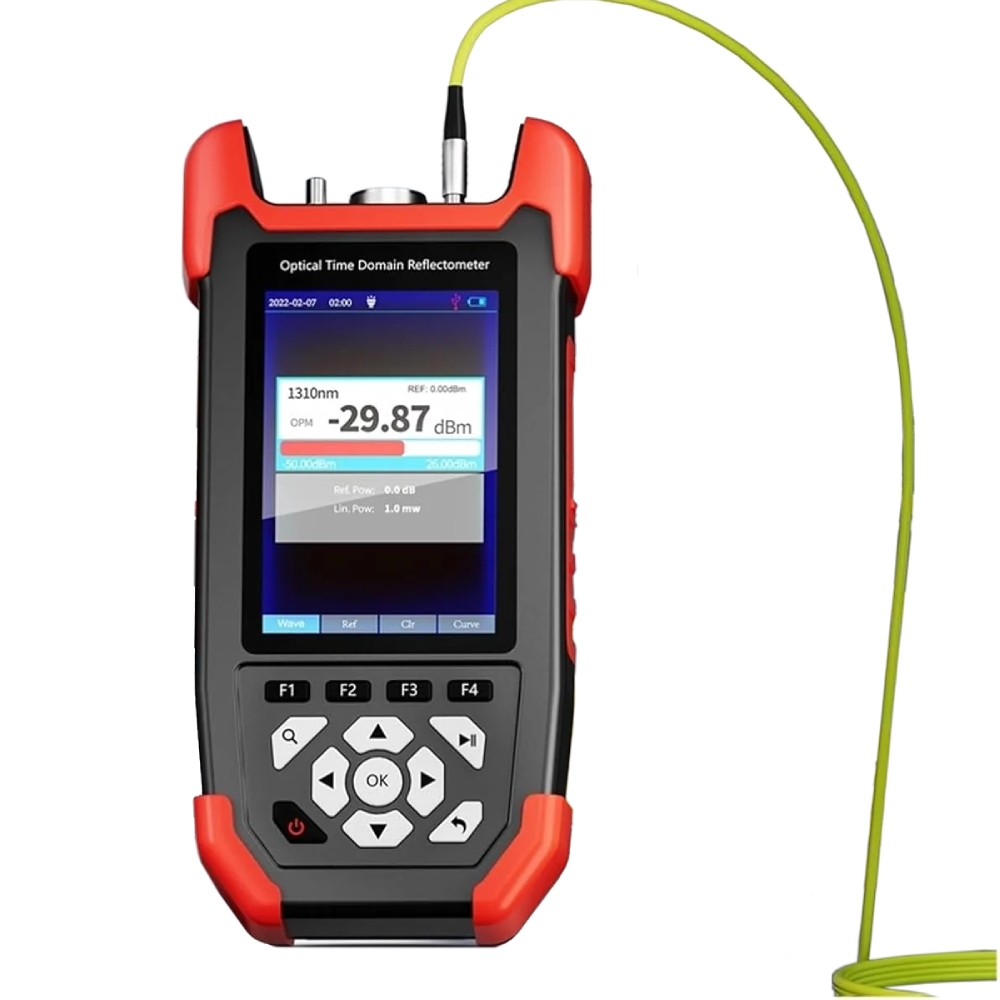

• Integrovaný OPM pro kontrolu výkonu signálu (850 / 1300 / 1310 / 1490 / 1550 / 1625 nm).

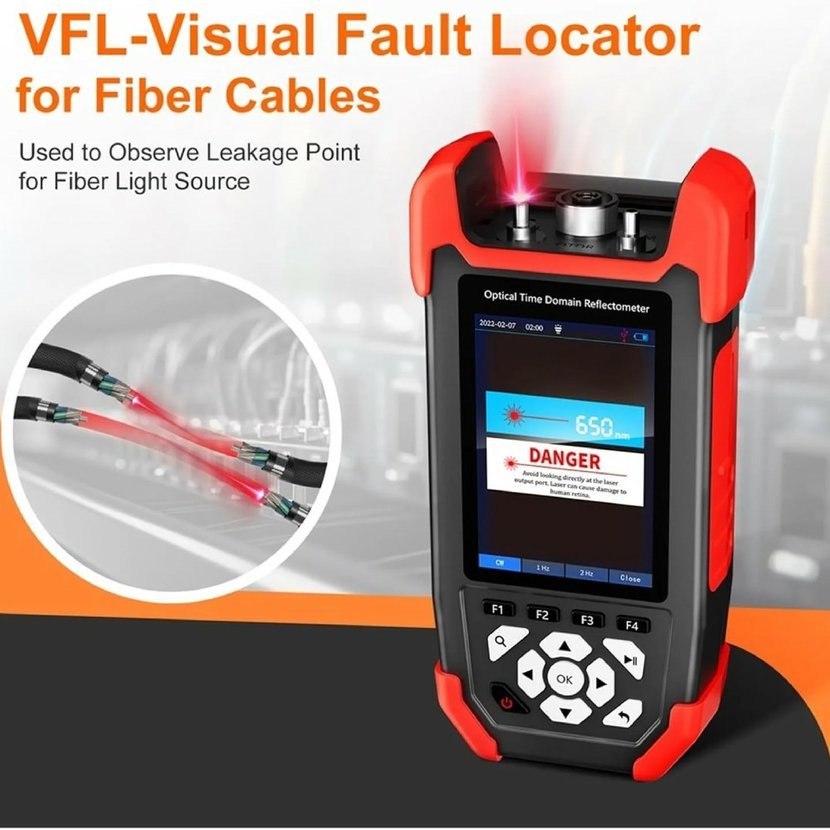

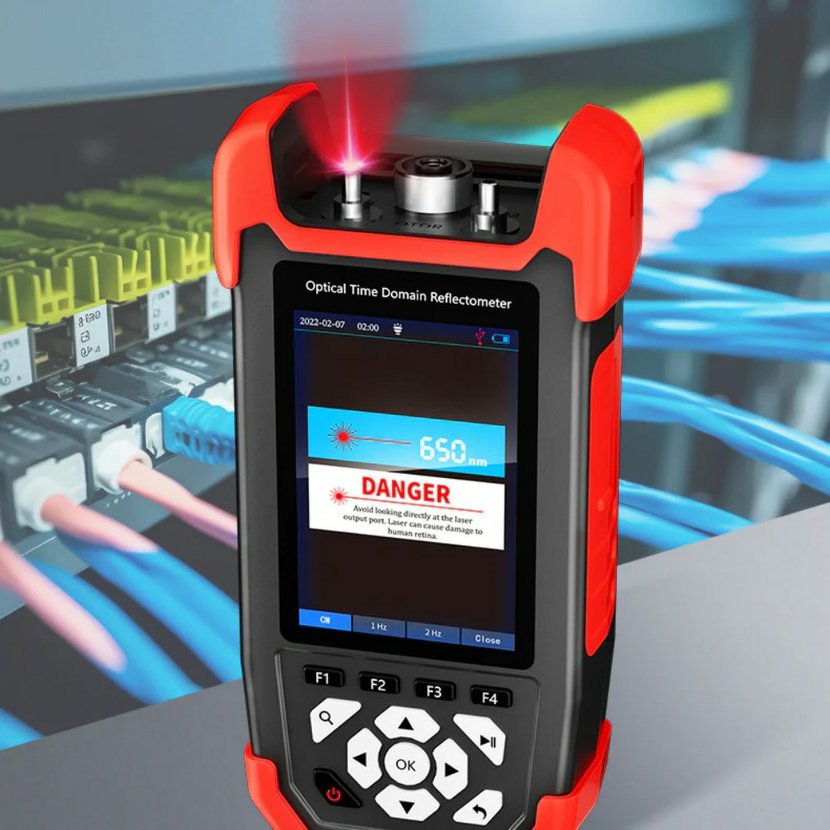

• Vizuální lokátor poruch (VFL) s výkonem 10 mW.

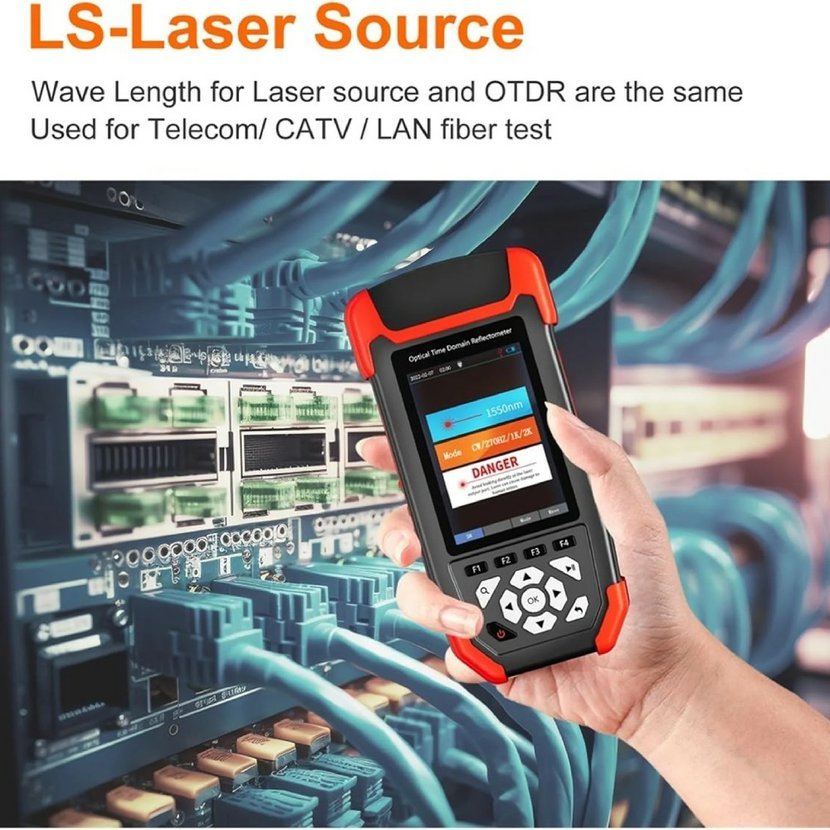

• Světelný zdroj (LS) 1310 / 1550 nm pro testování útlumu (IL).

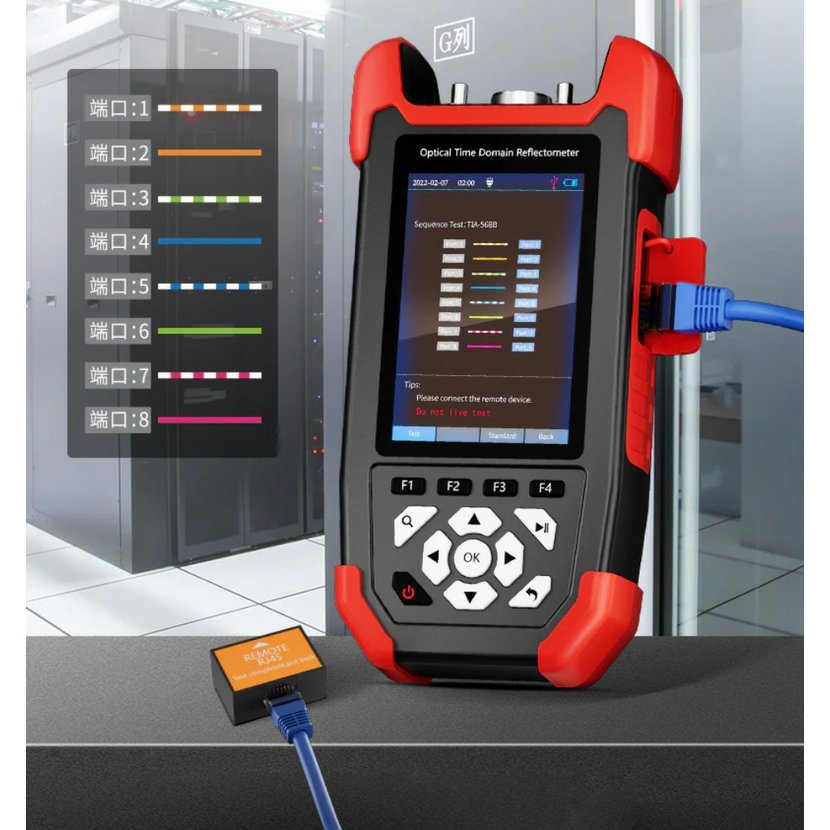

• Tester LAN kabelů - kontrola pořadí vodičů a detekce poruch.

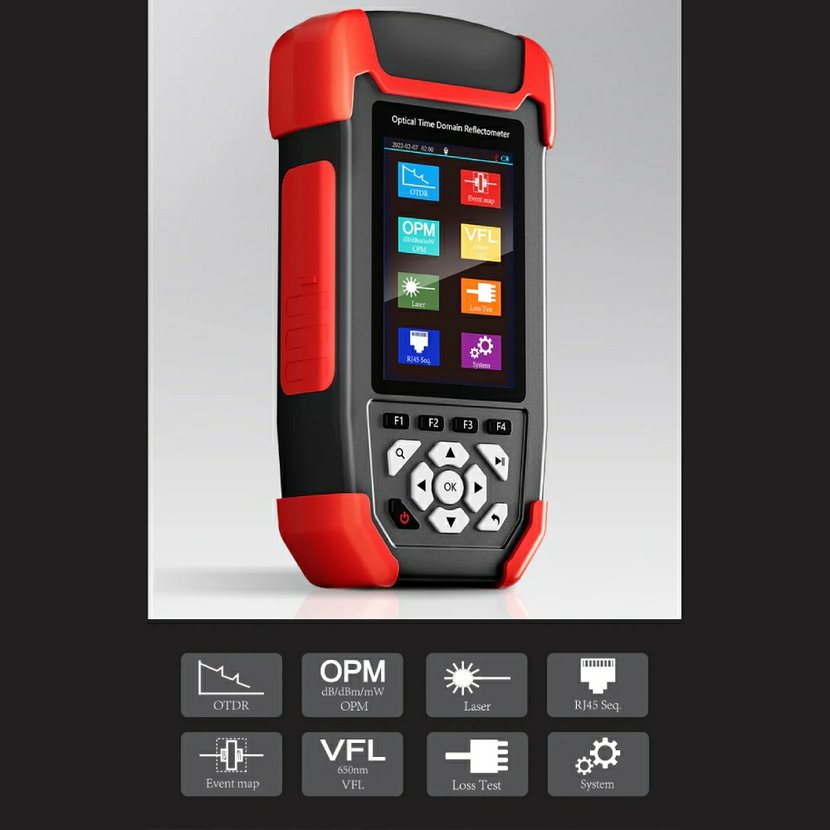

• 3,5" barevný displej s přehledným menu.
• Ukládání dat a výsledků měření na SD kartu.
• Podpora konektorů SC, FC, ST (ferule 2,5 mm), adaptér pro SC konektory v balení.

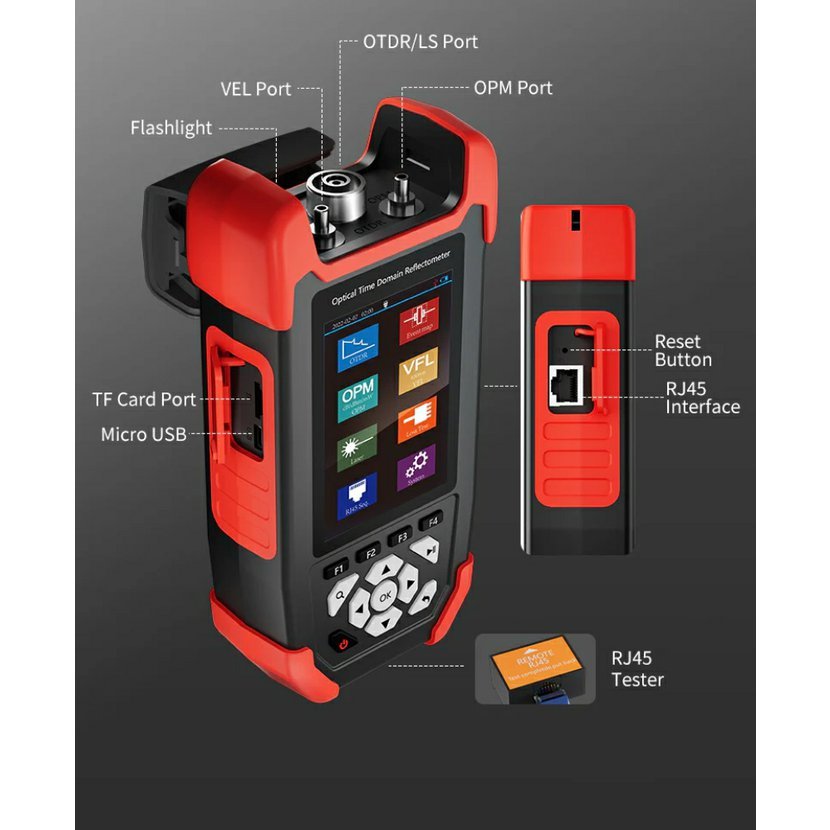

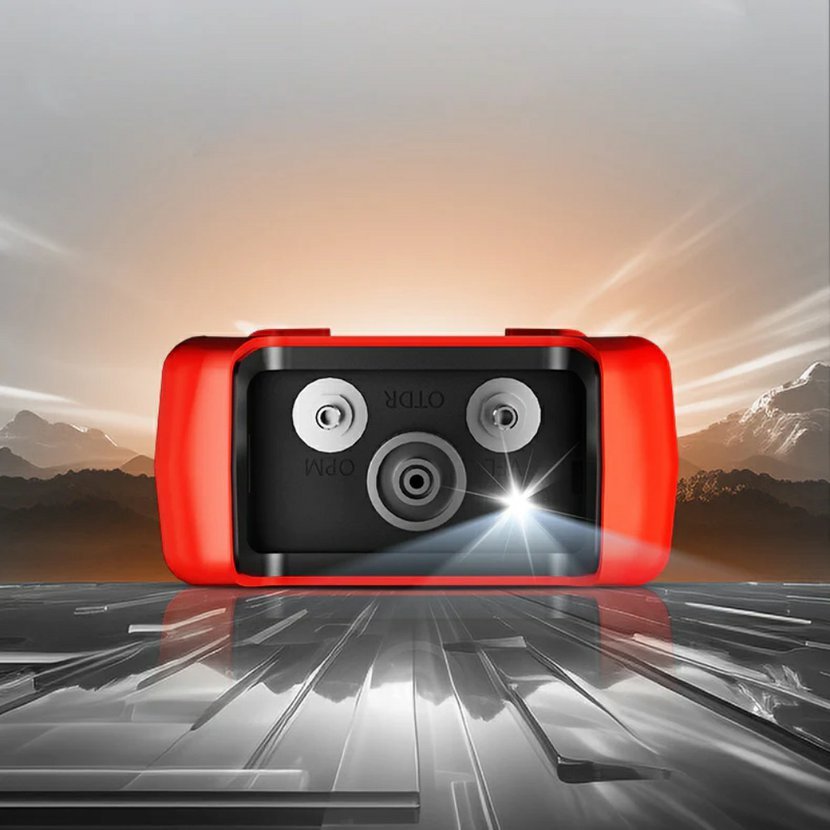

• OTDR a LS port - FC/PC rozhraní, konektory SC / ST se připojují pomocí adaptéru (SC adaptér je součástí balení)
• OPM a VFL porty - univerzální rozhraní 2,5 mm pro přímé připojení SC / FC / ST konektorů.
• Dobíjení přes USB-C, výdrž baterie až 10 h.
• Kompaktní a robustní provedení vhodné do terénu.

Kdy vám tester WSNF-981 pomůže

Tester umožňuje rychle zjistit délku a kvalitu optického vlákna bez nutnosti rozebírání trasy nebo vizuálního hledání poruch. Pomocí WSNF-981 lze identifikovat přerušení, změřit výkon i ztráty na optické trase a zároveň ověřit stav metalické kabeláže. Výsledky jsou přehledně zobrazeny a lze je archivovat pro další použití.

Technické parametry

Optické měření (OTDR, OPM, VFL, LS)

• OTDR rozsah měření: 10 m-60 km.
• Vlnové délky OTDR: 1310 nm / 1550 nm.
• Detekce poruch: minimálně 2 m od začátku trasy.

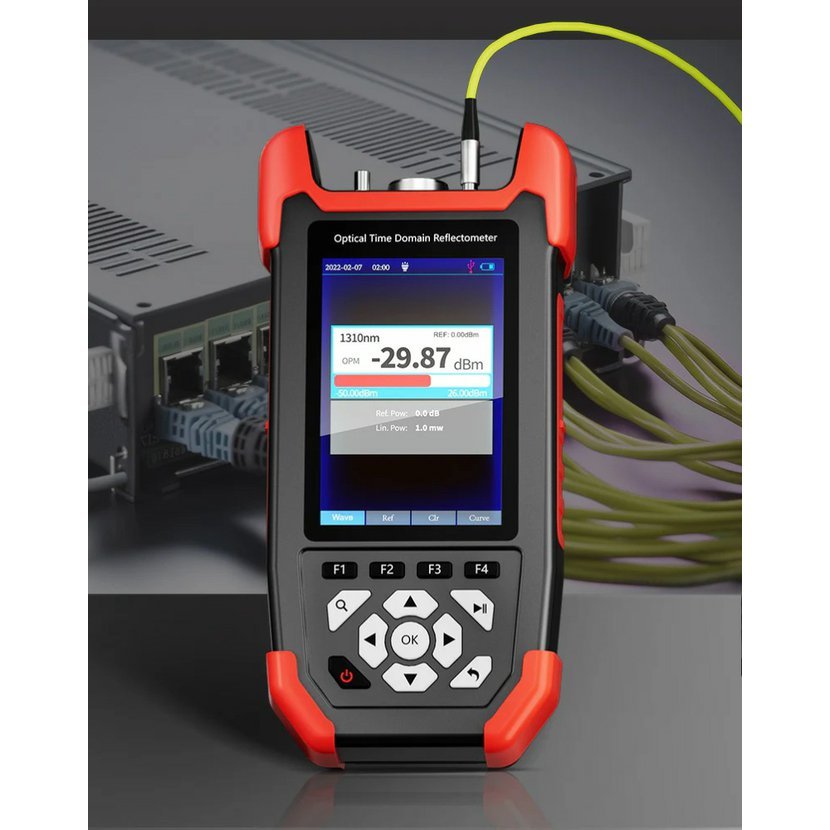

• OPM rozsah: +10 až -70 dBm.
• Podporované vlnové délky OPM: 850, 1300, 1310, 1490, 1550, 1625 nm.
• VFL výkon: 10 mW, vlnová délka 650 nm.

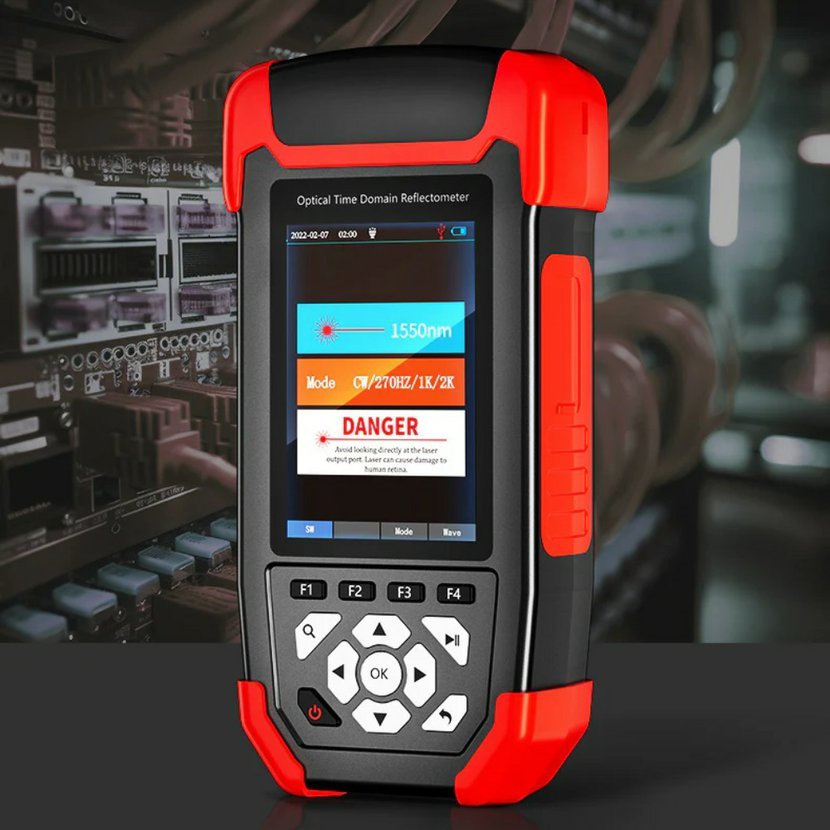

• LS vlnové délky: 1310 / 1550 nm, CW nebo modulace 270 Hz / 1 kHz.
• OTDR a LS port: FC/PC rozhraní, konektory SC / ST se připojují pomocí adaptéru SC (součást balení). Pro měření LC konektorů (1,25 mm) je nutná odpovídající redukce, kterou máme v nabídce.
• OPM a VFL porty - univerzální rozhraní 2,5 mm pro přímé připojení SC / FC / ST konektorů

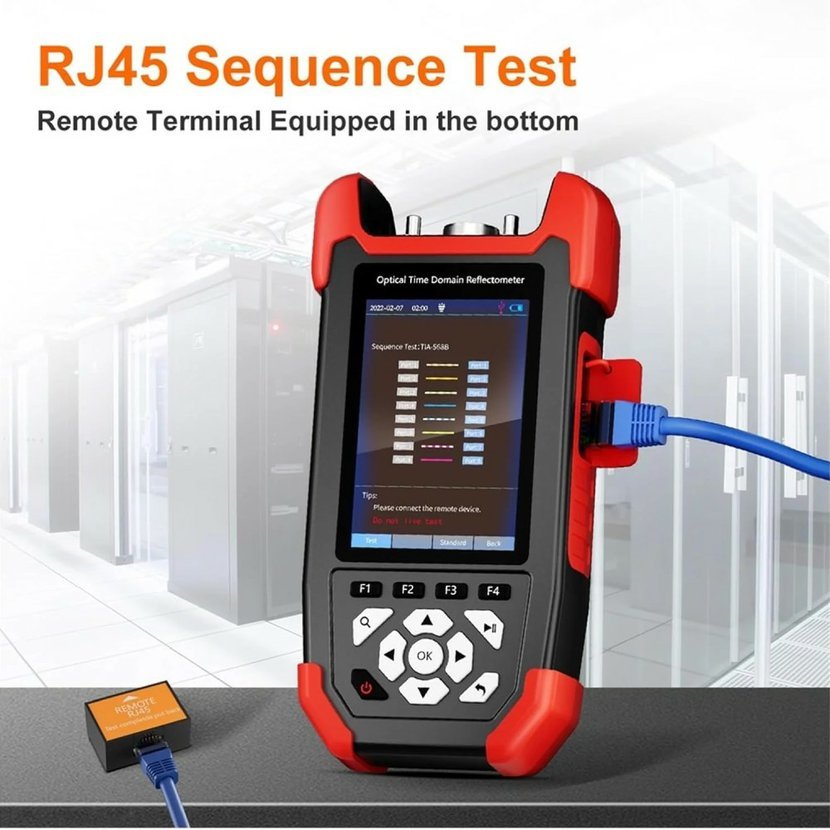

LAN test

• Typy kabelů: RJ45, UTP, STP.
• Funkce: pořadí vodičů, zkrat, přerušení.

Displej a napájení

• Displej: barevný, úhlopříčka 3,5".
• Napájení: dobíjecí Li-Ion akumulátor.
• Nabíjení: USB-C.
• Výdrž na jedno nabití: až 10 h.

Další specifikace

• Ukládání dat: SD karta (součástí).
• Podporované konektory: SC, FC, ST (2,5 mm ferule).
• Rozměry: 173 x 82 x 37 mm.
• Hmotnost: 395 g.

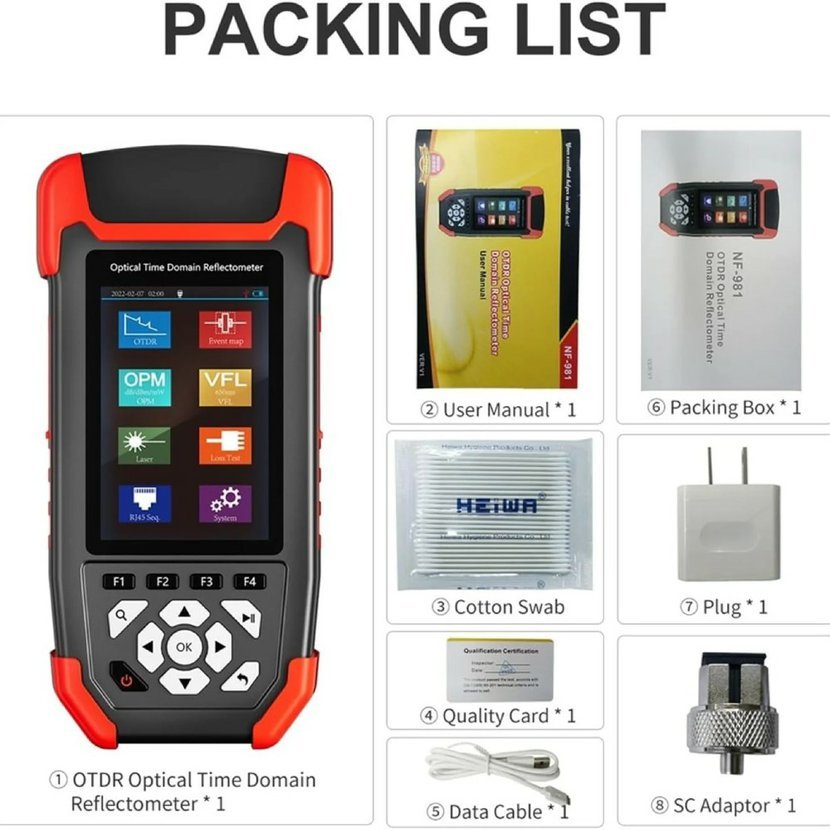

Obsah balení: tester WSNF-981, adaptér pro konektory SC, pouzdro, USB-C kabel, návod.

Originální kód výrobce: NOYAFA NF-981. Produkt je distribuován pod značkou W-Star.

Doba životnosti baterie nebo akumulátoru je šest měsíců (jedná se o spotřební materiál).

Technická specifikace může být změněna bez výslovného upozornění. Obrázky mohou v drobných detailech lišit od skutečného provedení.
