W-Star WSNF-8607 - OTDR tester optických sítí 1310/1550 nm, OPM, VFL, LAN a multimetr

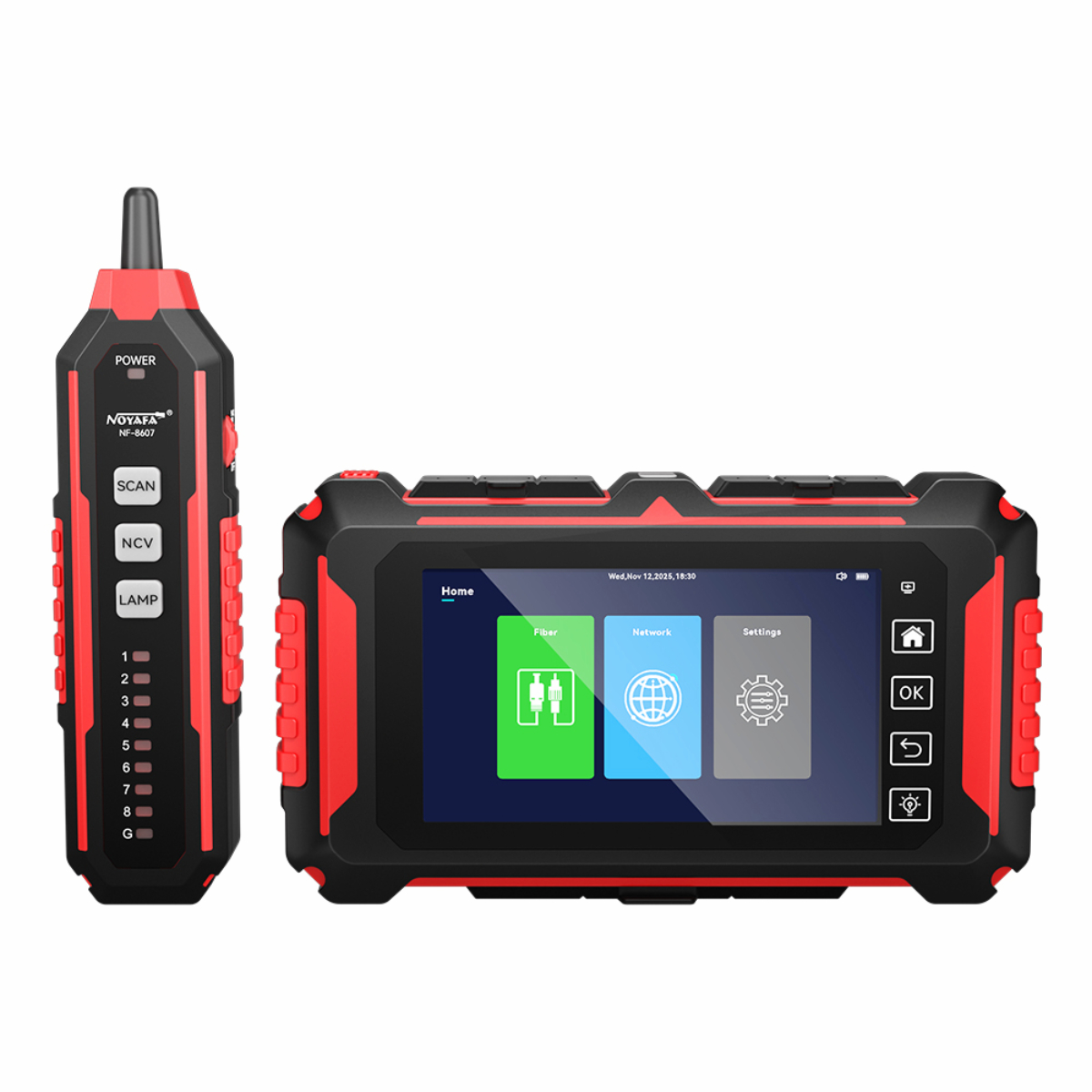

Multifunkční OTDR tester pro optické i metalické sítě

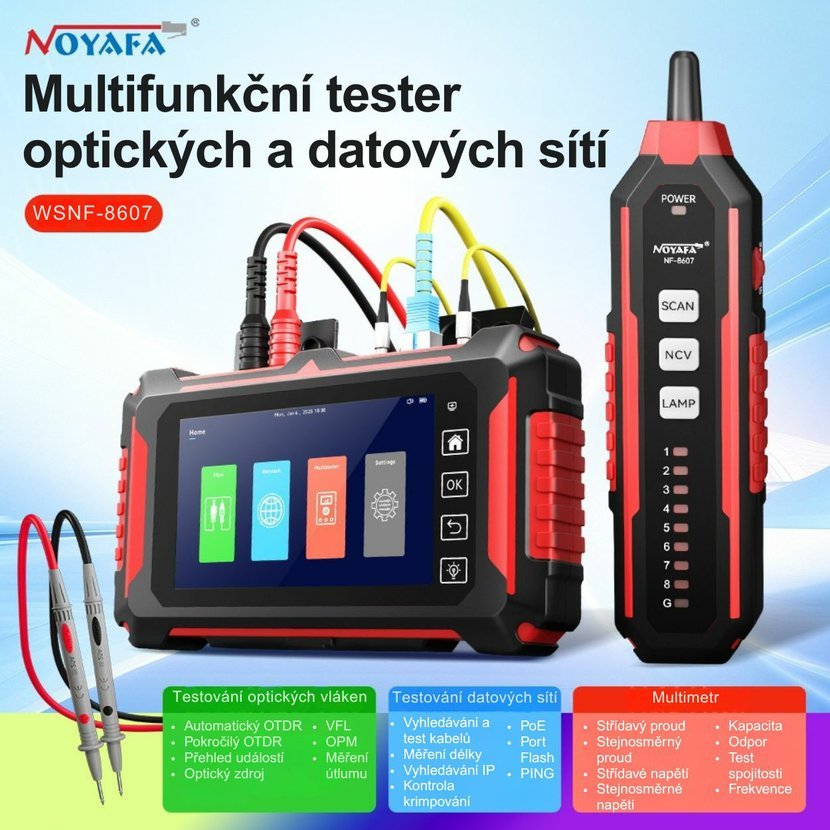

Diagnostiku optických vláken, ethernetové kabeláže, PoE zařízení i základní elektrická měření zvládnete pomocí jediného přístroje. W-Star WSNF-8607 spojuje OTDR tester, měřič optického výkonu OPM, vizuální lokátor poruch VFL, tester LAN kabelů, síťové diagnostické nástroje a digitální multimetr.

OTDR pracuje na vlnových délkách 1310 a 1550 nm a umožňuje měření jednovidových optických tras až do vzdálenosti 150 km. Automatický režim usnadňuje běžnou diagnostiku, zatímco expertní režim nabízí podrobnější nastavení měření. Výsledky lze zobrazit jako OTDR křivku, seznam událostí nebo přehlednou mapu optické trasy.

Pro práci s metalickou sítí nabízí tester měření délky kabelu a vzdálenosti k poruše, kontrolu zapojení vodičů a vyhledávání kabelů. Test PoE, PING, IP Scan a funkce Port Flash pomáhají při diagnostice aktivní sítě. Vestavěný multimetr rozšiřuje použití o měření napětí, proudu, odporu, kapacity, frekvence a test spojitosti.

Přístroj je vhodný pro instalaci a údržbu FTTH sítí, servis optických tras, datová centra, podnikové sítě, CCTV systémy a PoE kamery. Barevný 5,5" dotykový displej s rozlišením 1280 x 720 px poskytuje dostatek prostoru pro vyhodnocení naměřených hodnot přímo v terénu.

Klíčové vlastnosti

• OTDR pro jednovidová vlákna - měření na vlnových délkách 1310 a 1550 nm s dosahem až 150 km
• Automatický a expertní režim OTDR - rychlé měření i podrobné nastavení parametrů
• Mapa událostí - přehledné zobrazení spojů, ohybů, útlumu a dalších událostí na optické trase
• Optický měřič výkonu OPM - rozsah -70 až +10 dBm a podpora 10 vlnových délek
• Vizuální lokátor poruch VFL 10 mW - červený laser pro vyhledání přerušení, ohybů a dalších poruch optického vlákna
• Stabilizovaný optický zdroj - výstup 1310 nebo 1550 nm s několika modulačními frekvencemi
• Měření vložného útlumu - společné použití optického zdroje a OPM
• Kontrola LAN kabeláže - test zapojení vodičů, délky kabelu, vzdálenosti k přerušení a kvality krimpování RJ45
• Digitální i analogové vyhledávání kabelů - identifikace konkrétního vedení ve svazku nebo rozvaděči
• PoE, PING, IP Scan a Port Flash - diagnostika síťových zařízení a dohledání portu na switchi
• Ochrana testovacích portů - vyšší odolnost proti krátkodobému nechtěnému připojení stejnosměrného napětí do 60 V
• Vestavěný digitální multimetr - měření AC/DC napětí a proudu, odporu, kapacity, frekvence a spojitosti
• 5,5" dotykový displej - rozlišení 1280 x 720 px pro přehledné zobrazení výsledků
• Akumulátor 4000 mAh - provoz přibližně 7 hodin a nabíjení prostřednictvím USB-C.

OTDR měření optických tras

OTDR tester umožňuje vyhodnotit délku optické trasy, celkový útlum a jednotlivé události na vlákně. Pomáhá lokalizovat přerušení, nekvalitní spoje, konektory, výrazné ohyby nebo místa se zvýšeným útlumem, aniž by bylo nutné postupně rozpojovat celou trasu.

Automatický režim nastaví potřebné parametry měření s minimální obsluhou. Expertní režim umožňuje zkušenějším technikům zvolit rozsah, šířku impulzu, dobu měření, index lomu a prahové hodnoty událostí. Výsledky měření lze uložit pro pozdější kontrolu nebo porovnání.

Optický měřič výkonu, VFL a zdroj světla

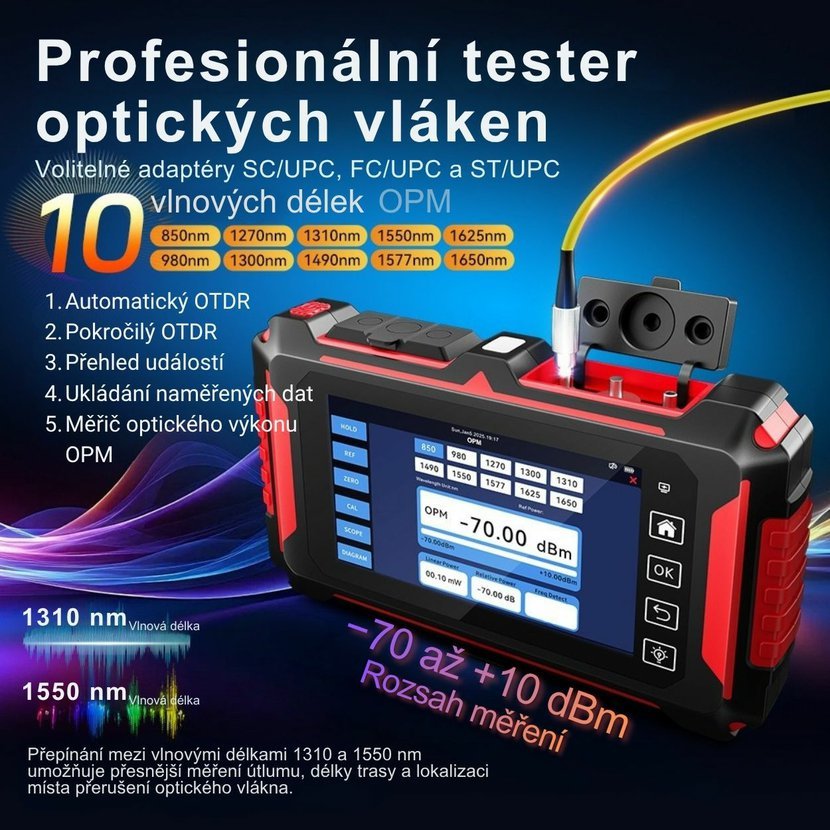

Vestavěný měřič optického výkonu OPM pracuje v rozsahu -70 až +10 dBm a podporuje deset vlnových délek od 850 do 1650 nm. Lze jej použít pro kontrolu úrovně optického signálu a relativní měření útlumu optické trasy.

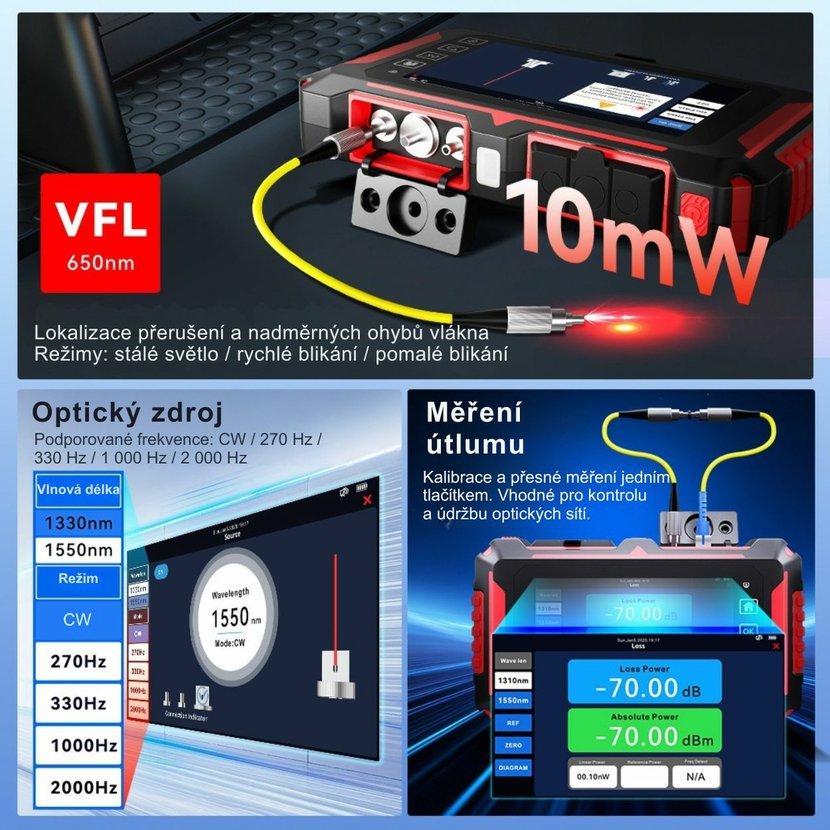

VFL lokátor s výkonem 10 mW vysílá viditelné červené světlo o vlnové délce 650 nm. Usnadňuje rychlé nalezení přerušení, výrazného ohybu, vadného svaru nebo nesprávného zakončení na kratších optických trasách. K dispozici je nepřetržitý i pulzní režim.

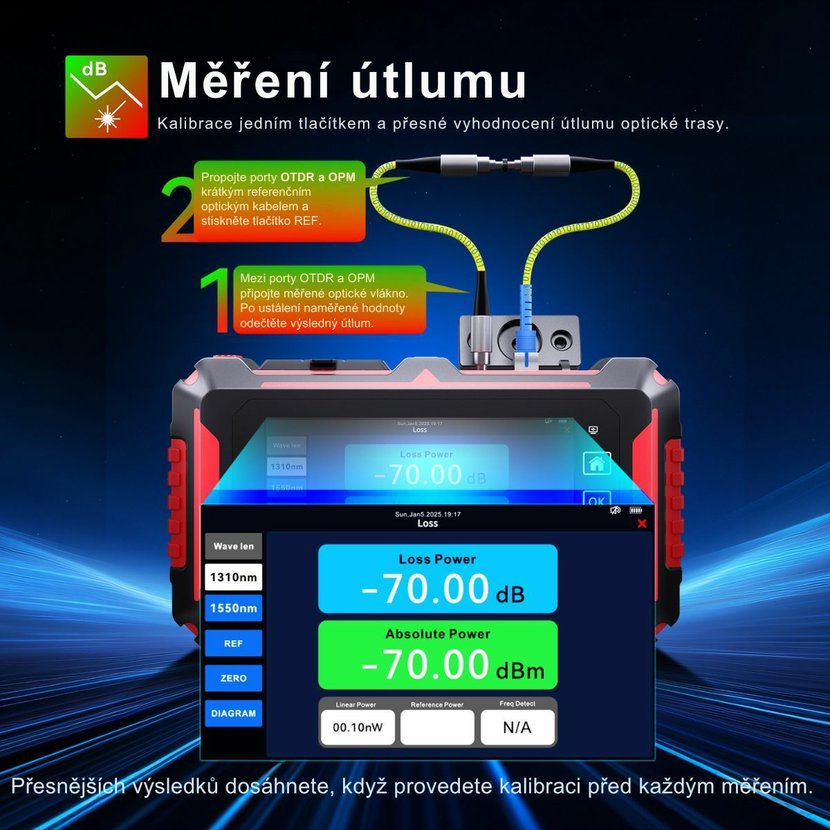

Tester současně obsahuje stabilizovaný optický zdroj 1310/1550 nm. Ve spojení s integrovaným OPM umožňuje měřit vložný útlum optického vedení.

Diagnostika LAN, PoE a síťových zařízení

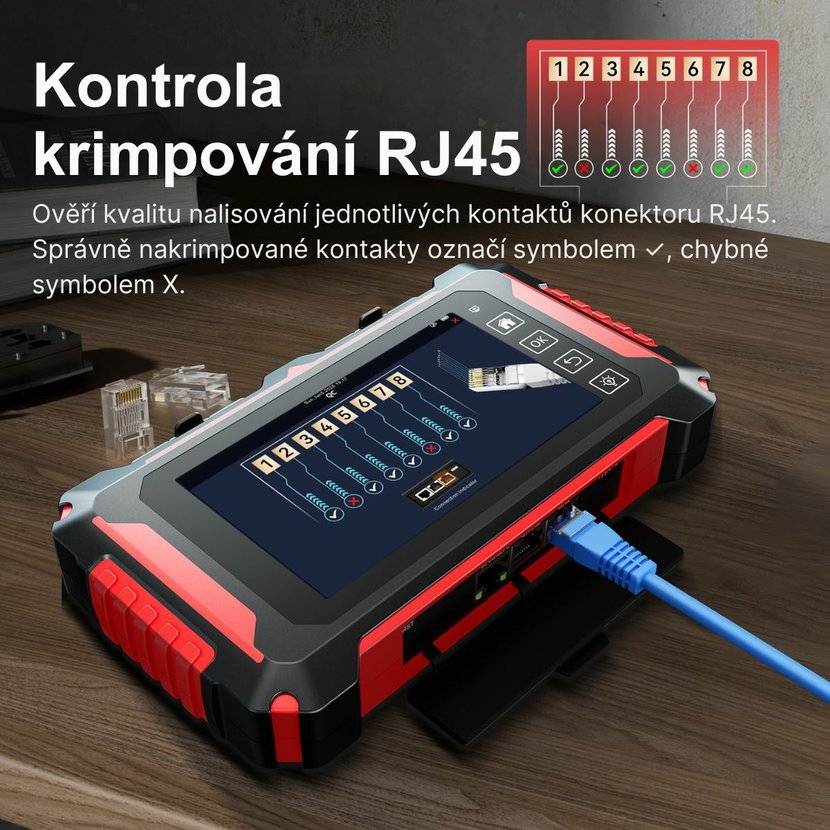

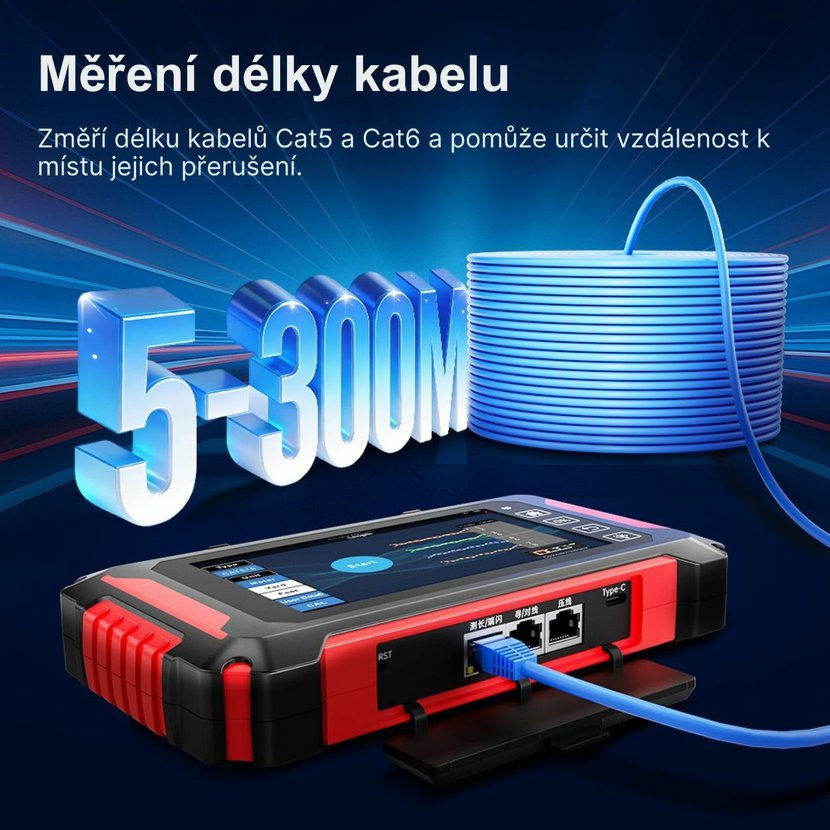

U kabelů CAT5 a CAT6 lze měřit jejich délku a vzdálenost k přerušení. Tester také kontroluje pořadí vodičů a rozpozná přerušení, zkrat nebo překřížení párů. Samostatná funkce QC slouží ke kontrole kvality nakrimpování kontaktů konektoru RJ45.

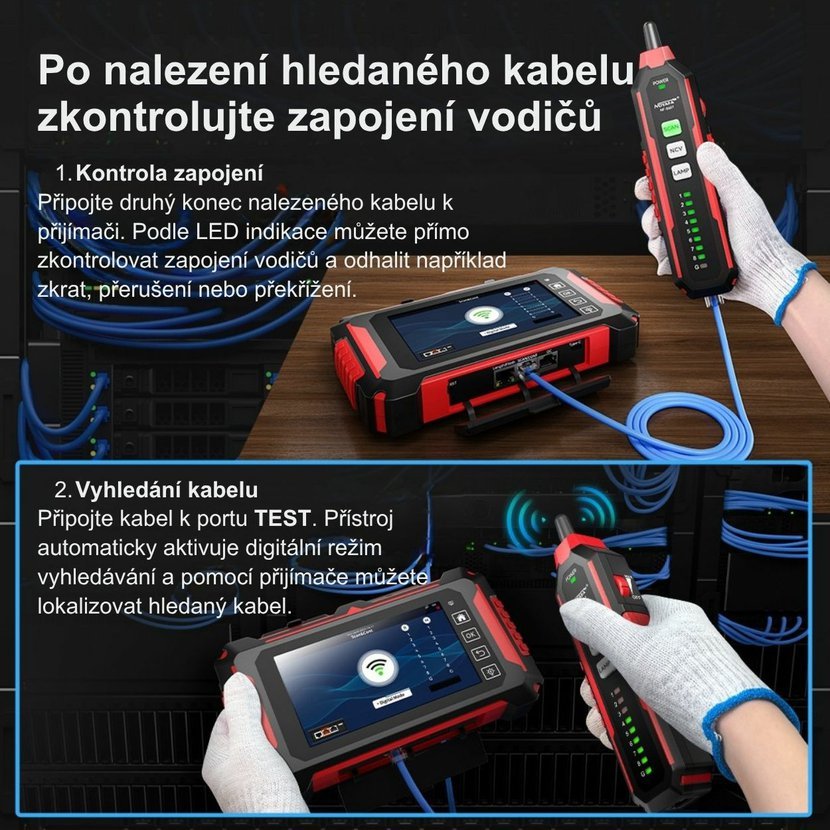

Pomocí hlavní jednotky a přijímače lze vyhledat konkrétní kabel ve svazku nebo rozvaděči. Přijímač nabízí nastavitelnou citlivost, bezkontaktní detekci střídavého napětí NCV a pracovní LED osvětlení.

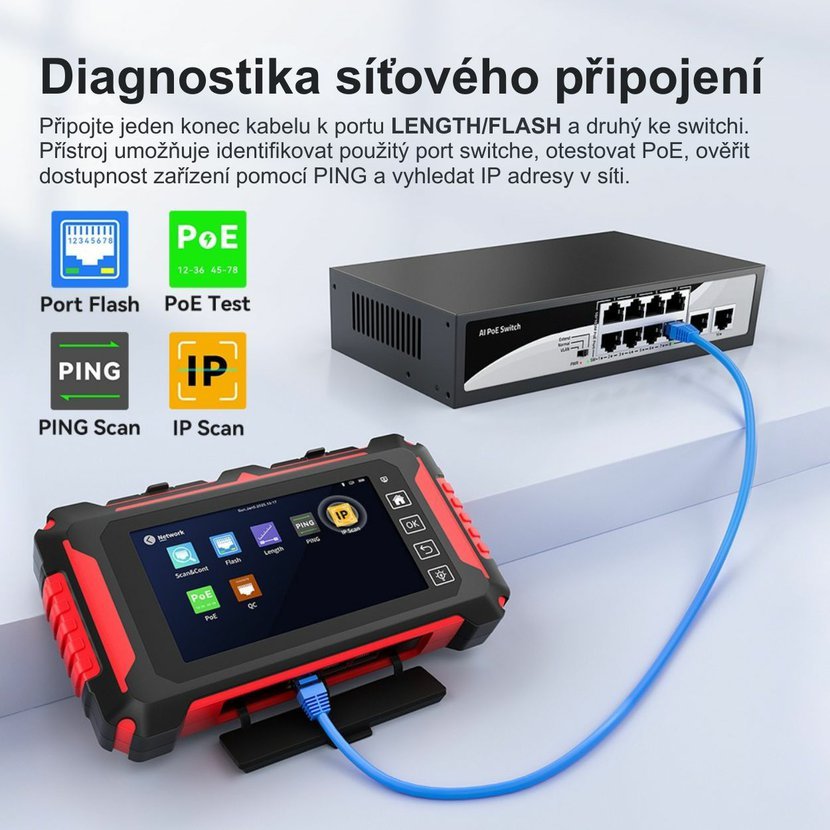

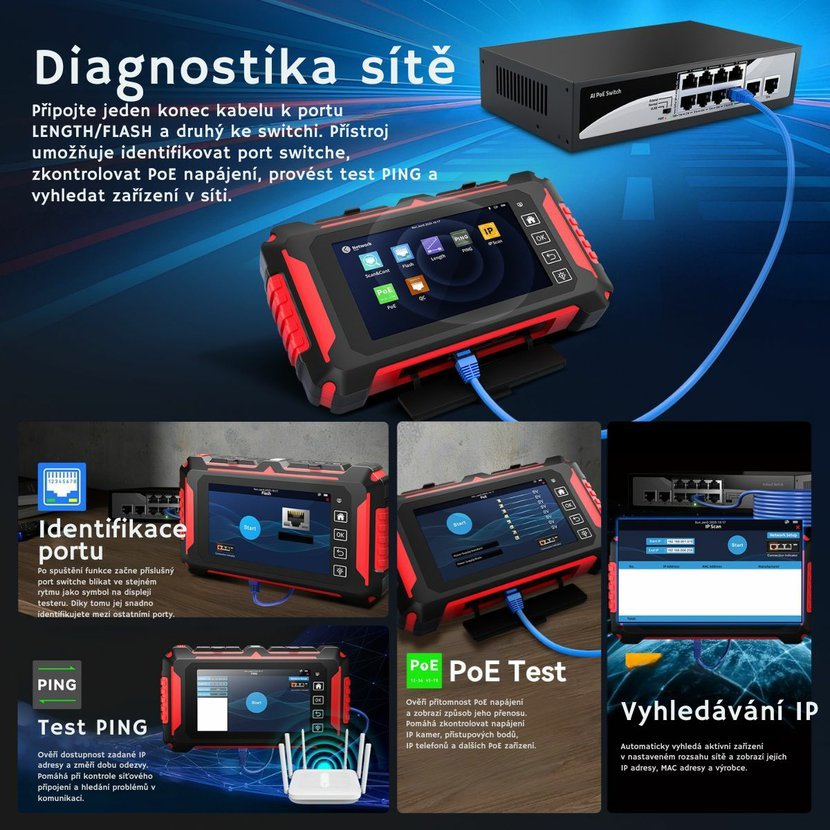

Síťové funkce umožňují provést test PING a automaticky vyhledat aktivní zařízení pomocí IP Scan včetně zobrazení jejich IP a MAC adresy. Funkce Port Flash pomůže určit, do kterého portu switche je testovaný kabel zapojen. PoE test zjišťuje napětí, způsob napájení a použitý standard IEEE 802.3af/at/bt.

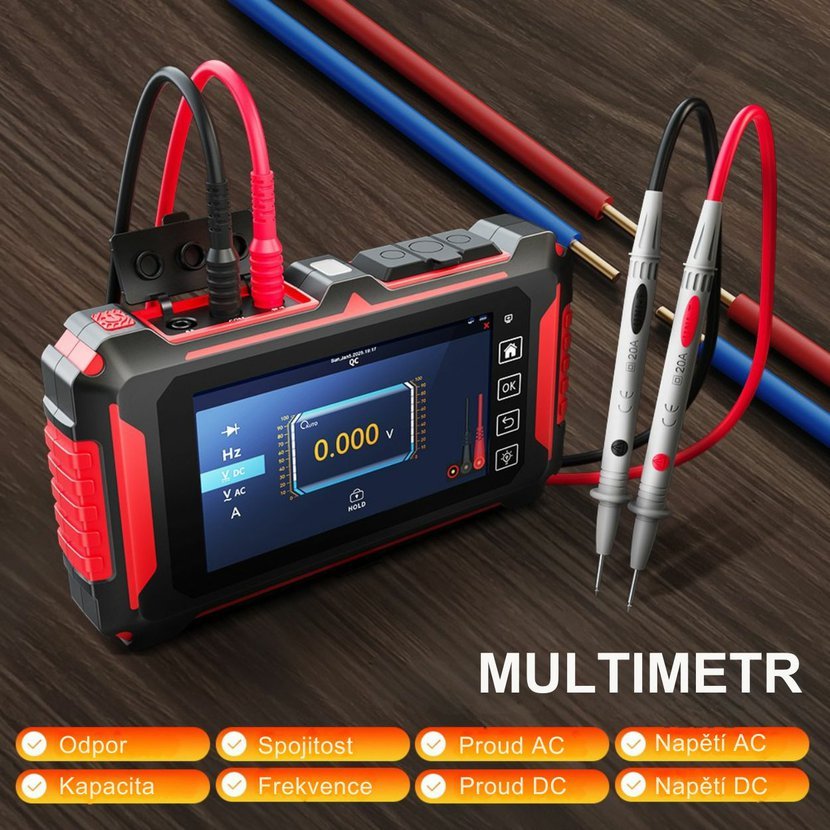

Vestavěný digitální multimetr

Digitální multimetr umožňuje základní elektrická měření potřebná při instalaci a servisu sítí nebo kamerových systémů. Podporuje měření stejnosměrného a střídavého napětí a proudu, odporu, kapacity a frekvence. Nechybí ani akustický test spojitosti.

Typické použití

• instalace, měření a údržba FTTH sítí
• diagnostika jednovidových optických tras
• lokalizace přerušení, ohybů a nadměrného útlumu optického vlákna
• měření optického výkonu a vložného útlumu
• instalace a servis strukturované kabeláže
• měření délky metalických kabelů a vzdálenosti k poruše
• vyhledávání kabelů ve svazcích a rozvaděčích
• testování PoE napájení a instalace IP kamer
• diagnostika podnikových sítí a datových center
• základní elektrická měření při servisní práci.

Pro koho je tester určen

• technikům optických a telekomunikačních sítí
• montážním a servisním firmám
• správcům datových center a podnikových sítí
• instalačním technikům CCTV a PoE kamer
• správcům budov a síťové infrastruktury
• poskytovatelům internetového připojení.

Technické parametry

OTDR

• typ vlákna: jednovidové G.652
• vlnové délky: 1310/1550 nm
• měřicí rozsahy: 0,5/1,25/2,5/5/10/20/40/80/125/150 km
• dynamický rozsah: 30/28 dB
• režimy měření: automatický, expertní a mapa událostí
• doba měření: 5/15/30/60/120/180 s
• mrtvá zóna události: do 1,6 m
• mrtvá zóna útlumu: do 8 m
• minimální rozlišení vzdálenosti: 0,05 m
• počet vzorkovacích bodů: 16-128 k
• nastavitelný index lomu: 1,40000-1,50000
• typ rozhraní: UPC
• adaptéry: SC/UPC, FC/UPC a ST/UPC
• laserová bezpečnostní třída: Class I.

Optický měřič výkonu OPM

• typ snímače: InGaAs
• rozsah měření: -70 až +10 dBm
• vlnové délky: 850/980/1270/1300/1310/1490/1550/1577/1625/1650 nm
• identifikace frekvence: 270/330/1000/2000 Hz
• funkce HOLD a REF: Ano
• univerzální rozhraní FC/SC/ST.

VFL a optický zdroj

• vlnová délka VFL: 650 nm
• výkon VFL: 10 mW
• režimy VFL: CW/1 Hz/2 Hz
• konektor VFL: univerzální 2,5 mm
• vlnové délky optického zdroje: 1310/1550 nm
• režimy optického zdroje: CW/270/330/1000/2000 Hz
• funkce měření vložného útlumu: Ano.

LAN a síťové funkce

• podporované kabely pro měření délky: CAT5/CAT6
• rozsah měření délky kabelu: 5-300 m
• jednotky délky: m/yd/ft
• uživatelská kalibrace měření délky: Ano
• kontrola zapojení vodičů: přerušení, zkrat a překřížení
• digitální a analogové vyhledávání kabelů: Ano
• kontrola kvality krimpování konektorů RJ45: Ano
• Port Flash: Ano
• PING: ICMP
• automatické přidělení síťového nastavení: DHCP
• IP Scan: ARP
• zobrazení IP adresy, MAC adresy a dostupných údajů o výrobci zařízení
• PoE standardy: IEEE 802.3af/at/bt
• způsob napájení: End-Span, Mid-Span a napájení po čtyřech párech
• rozsah měření PoE: 5-75 V DC.

Multimetr

• DC napětí: 600,0 mV/6,000 V/60,00 V/600,0 V
• AC napětí: 600,0 mV/6,000 V/60,00 V/600,0 V
• DC proud: 999,9 mA/5,000 A
• AC proud: 999,9 mA/5,000 A
• odpor: 600,0 Ohm/6,000 kOhm/60,00 kOhm/600,0 kOhm/6,000 MOhm/60,00 MOhm
• kapacita: 6,000 nF/60,00 nF/600,0 nF/6,000 µF/60,00 µF/600,0 µF/6,000 mF/60,00 mF
• frekvence: 6,000 Hz/60,00 Hz/600,0 Hz/6,000 kHz/60,00 kHz/600,0 kHz/6,000 MHz
• akustický test spojitosti: Ano.

Přijímač

• digitální vyhledávání kabelů: Ano
• nastavitelná citlivost: Ano
• kontrola zapojení vodičů: Ano
• bezkontaktní detekce střídavého napětí NCV: 80-1000 V AC, 50/60 Hz
• vestavěné LED osvětlení: Ano
• napájení: vestavěný Li-ion akumulátor 3,7 V/1400 mAh
• rozměry: 193 x 50 x 32,5 mm.

Displej, napájení a konstrukce

• displej: 5,5" barevný TFT
• rozlišení displeje: 1280 x 720 px
• ovládání: kapacitní dotykový displej a tlačítka
• jazyk rozhraní: angličtina
• napájení hlavní jednotky: vestavěný Li-ion akumulátor 3,7 V/4000 mAh
• provozní doba: přibližně 7 hodin
• doba nabíjení: přibližně 4 hodiny
• nabíjení: USB-C, 5 V/2 A
• pracovní teplota: -10 až +50 °C
• skladovací teplota: -40 až +70 °C
• pracovní vlhkost: 5-95 %

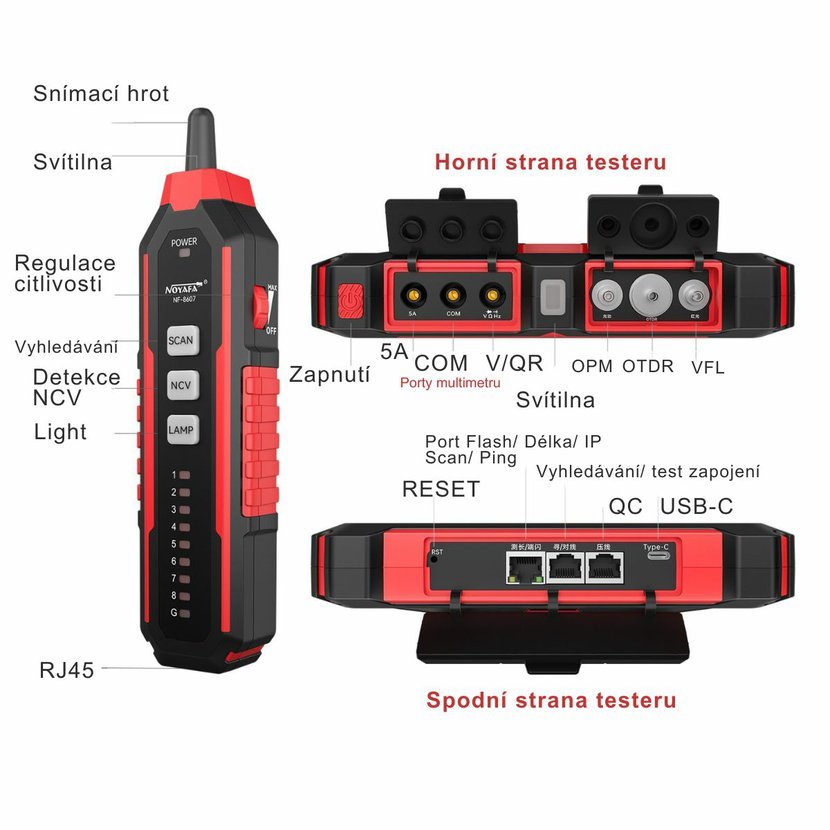

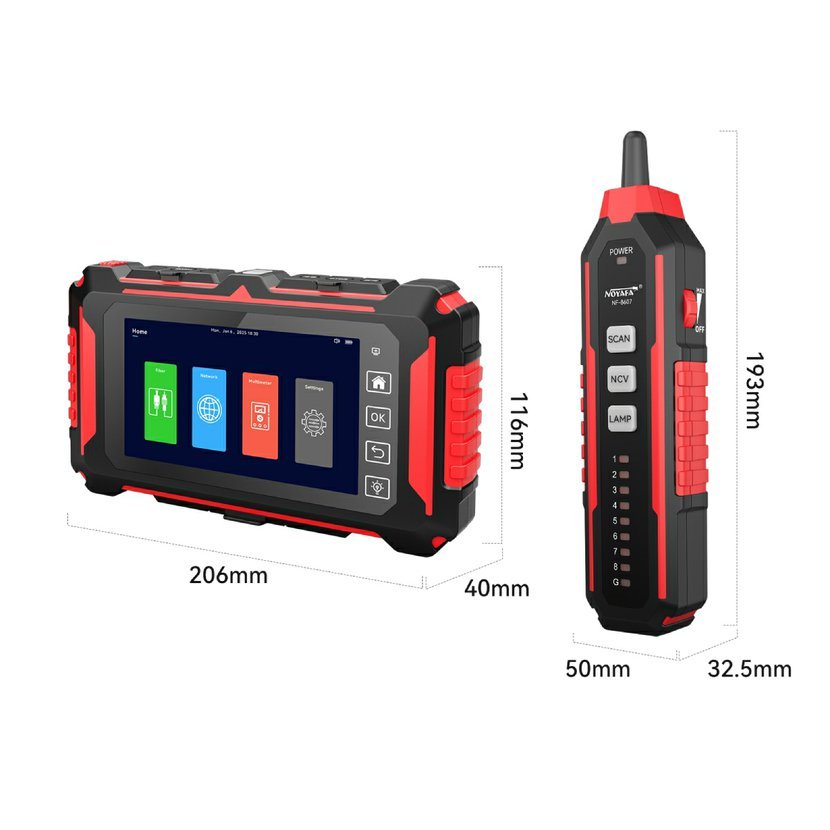

• rozměry hlavní jednotky: 206 x 116 x 40 mm
• hmotnost hlavní jednotky: přibližně 550 g včetně akumulátoru
• vestavěné LED pracovní světlo: Ano
• Originální kód výrobce: NOYAFA NF-8607. Produkt je prodáván pod značkou W-Star..

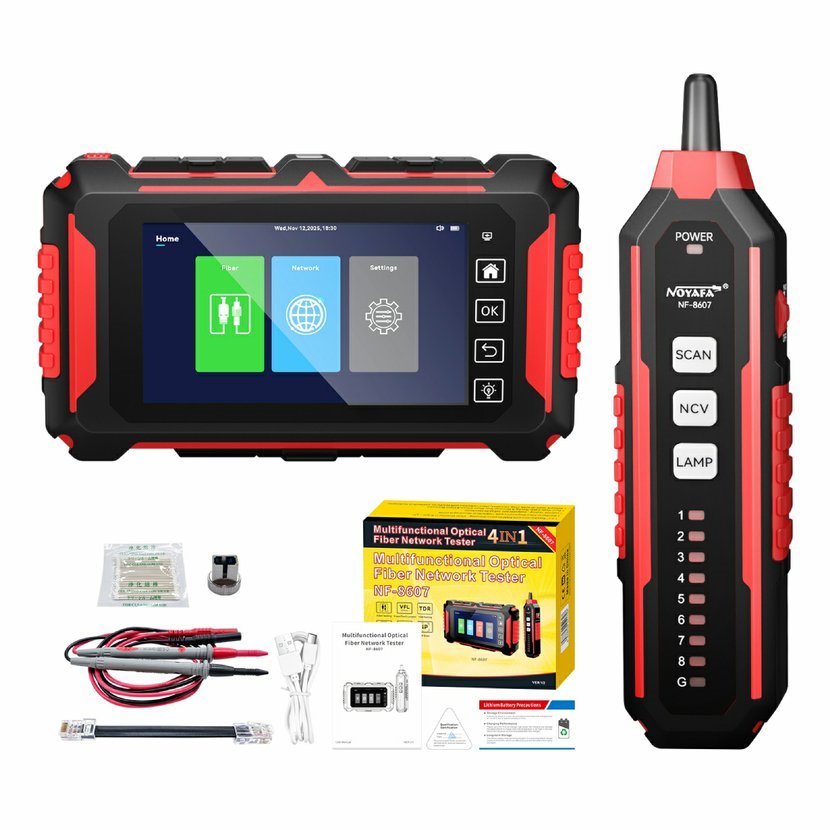

Obsah balení

• hlavní jednotka W-Star WSNF-8607
• přijímač pro vyhledávání kabelů
• 2 x měřicí vodič multimetru
• síťový kabel
• adaptér SC/UPC
• adaptér FC/UPC
• adaptér ST/UPC
• USB nabíjecí kabel
• čisticí tyčinka na optické konektory
• testovací QC karta
• návod k použití
• přepravní obal.

W-Star WSNF-8607 je určen technikům, kteří potřebují diagnostikovat optickou trasu, metalickou kabeláž, síťová zařízení i elektrické obvody pomocí jediného přístroje. Nahrazuje tak několik samostatných měřicích nástrojů a usnadňuje práci při instalaci i následném servisu.

Při práci s optickými porty se nikdy nedívejte přímo do výstupu laseru ani do připojeného optického vlákna.

Zařízení obsahuje vestavěné dobíjecí akumulátory.

Ochrana testovacích portů do 60 V slouží ke zvýšení odolnosti při krátkodobém nechtěném připojení napětí. Aktivní PoE vedení testujte pouze prostřednictvím portu a funkce určené pro PoE měření. K ostatním testovacím portům nepřipojujte kabely pod napětím.

Obrázky jsou ilustrativní a mohou se v detailech lišit od dodaného produktu.
