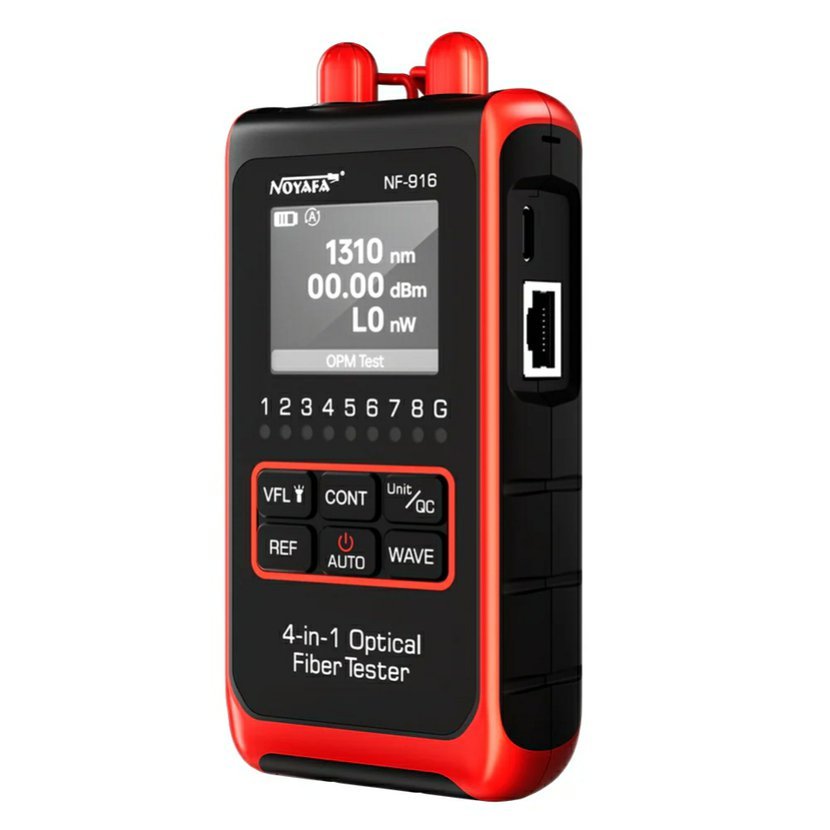

W-Star WSNF-916 - Tester kabelů RJ45 a optika, VFL, OPM, paměť, svítilna

W-Star Tester kabelů RJ45 a optika WSNF-916, 4v1, VFL, OPM, QC, paměť, svítilna

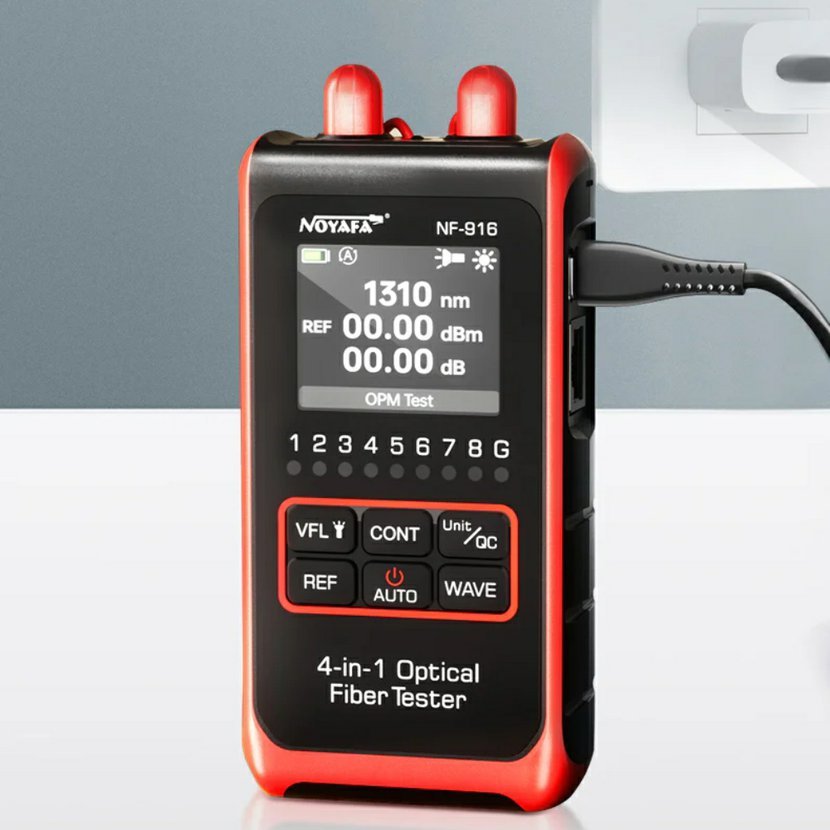

Potřebujete spolehlivý a kompaktní nástroj pro servis optických i metalických sítí? Tester W-Star WSNF-916 kombinuje praktické funkce v jednom zařízení - měření optického výkonu (OPM), vizuální lokátor chyb (VFL), testování RJ45 kabelů a kontrolu kvality krimpování (QC). Díky přehlednému displeji, odolnému provedení a jednoduchému ovládání je ideální volbou pro techniky v terénu i správu síťové infrastruktury.

Klíčové vlastnosti

• 4v1 tester - kombinuje funkce OPM, VFL, RJ45 testeru a QC testu v jednom zařízení

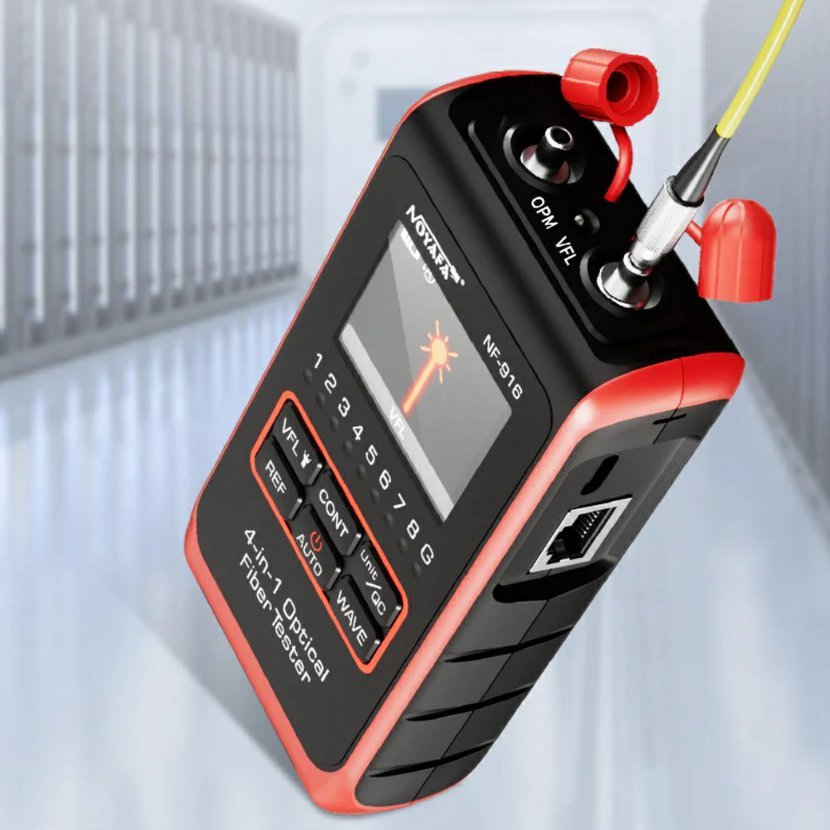

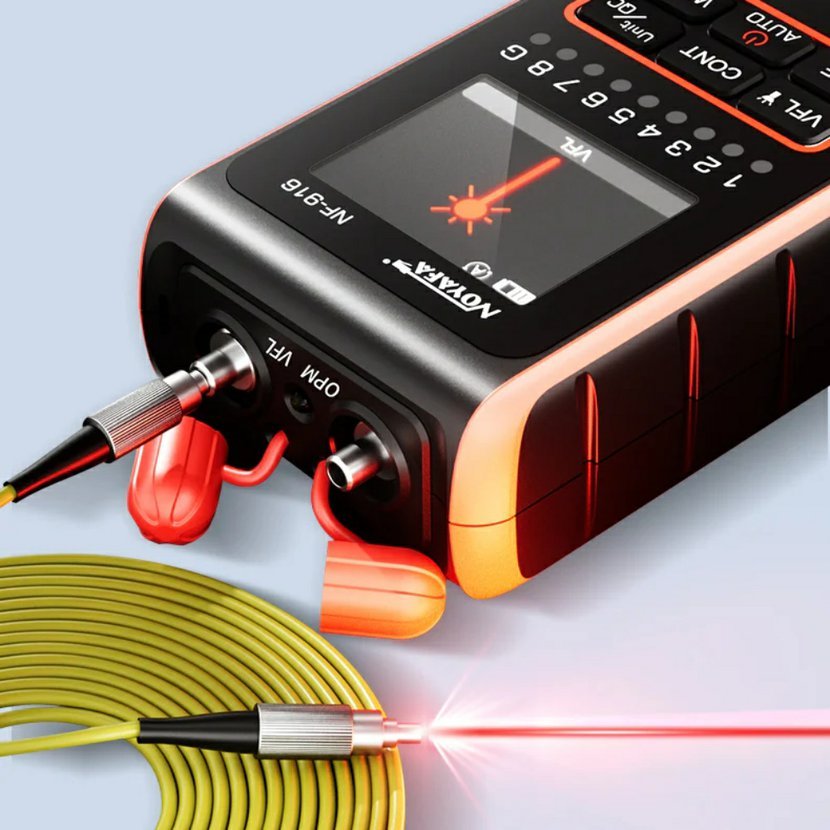

• Vizuální lokátor chyb (VFL) s výkonem >10 mW pro rychlé odhalení přerušení, ohybů a vad optických vláken

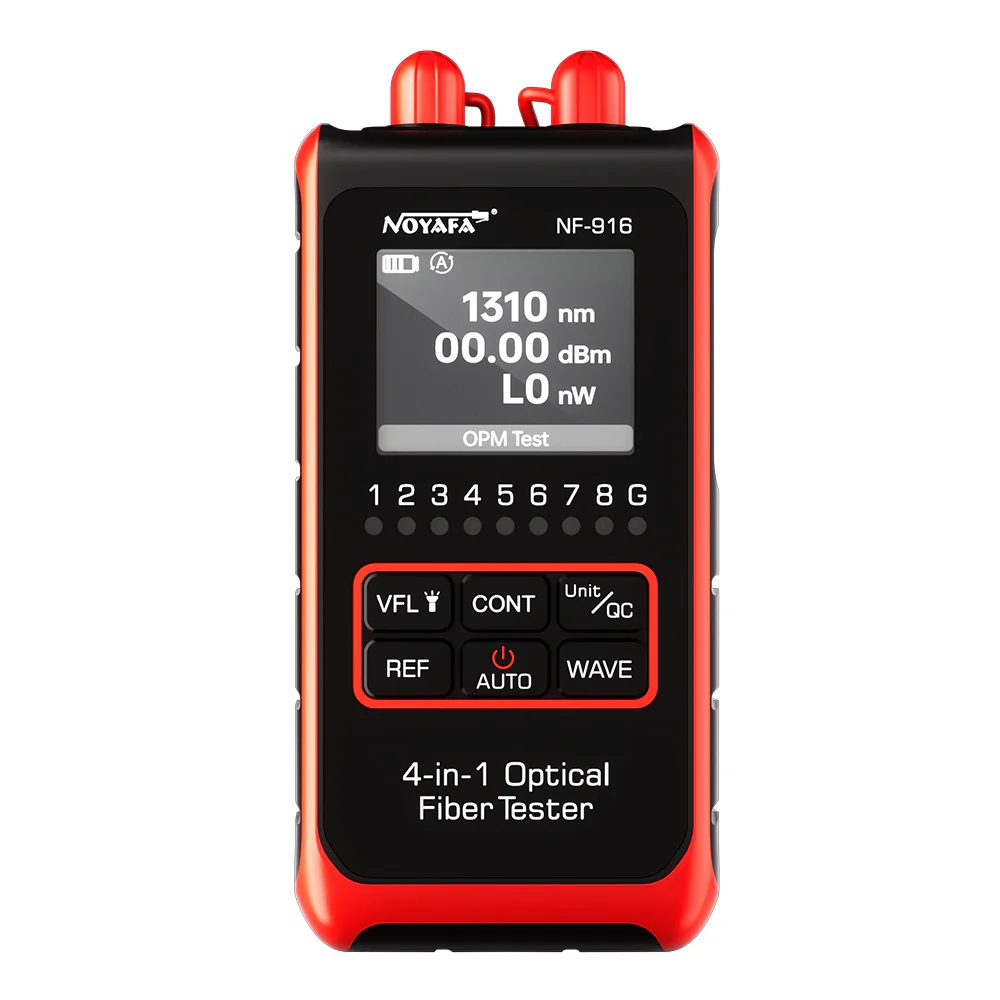

• Měření optického výkonu (OPM) v rozsahu cca -60 až +8 dBm s podporou více vlnových délek
• Široký rozsah vlnových délek - 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
• Tester RJ45 kabelů - kontrola pořadí vodičů, detekce přerušení, zkratů a křížení párů

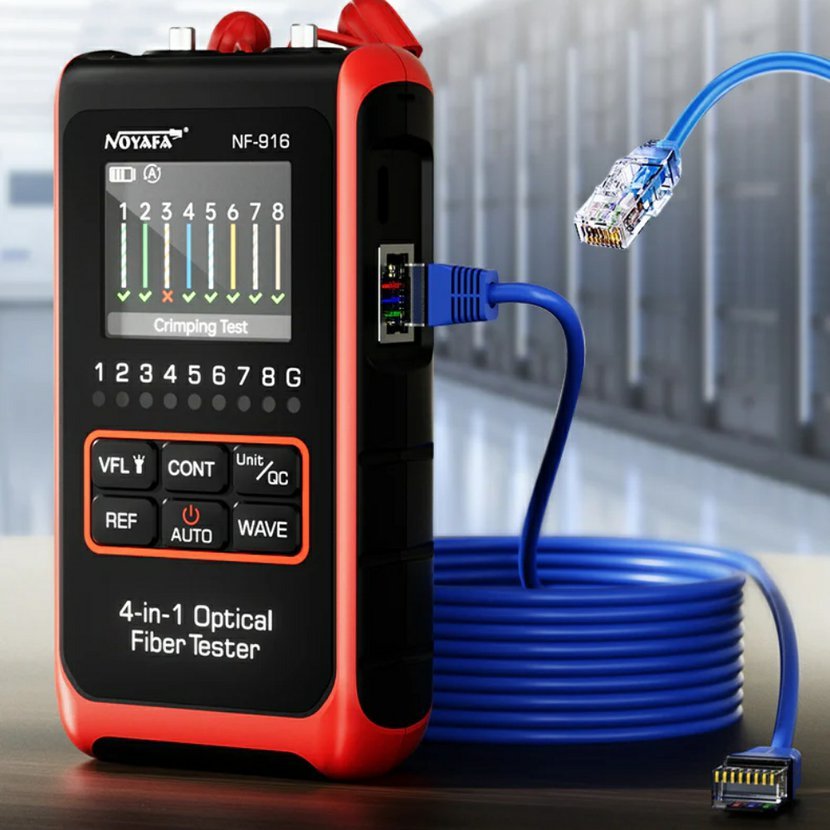

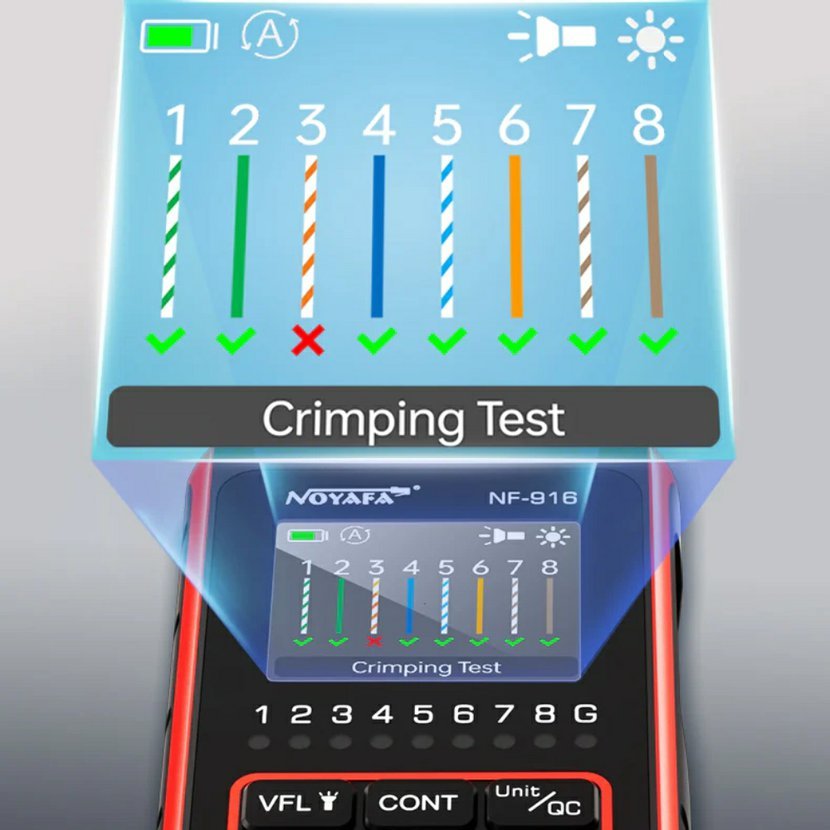

• QC test (kontrola krimpování) - okamžitá kontrola kvality zalisování konektoru (správně / chyba)
• Detekce modulační frekvence (frequency test) - 270 Hz / 1 kHz / 2 kHz pro identifikaci vláken

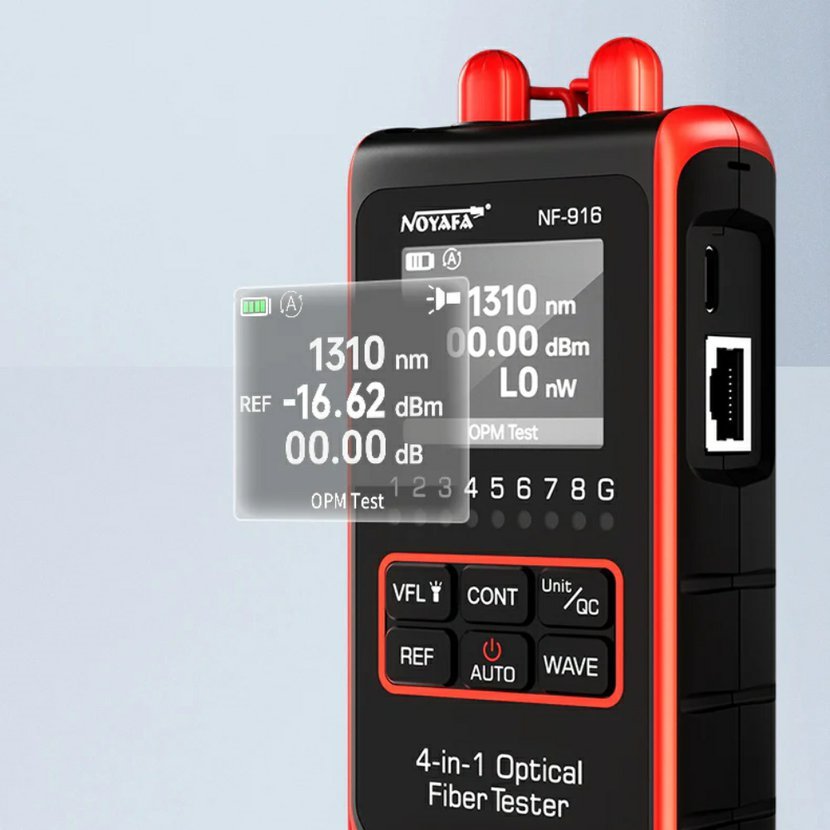

• Paměť nastavení (REF) - možnost porovnání útlumu a relativních hodnot
• Přesnost měření až ±0,3 dB (dle vlnové délky)
• LED svítilna pro práci v rozvaděčích a špatně osvětlených prostorách

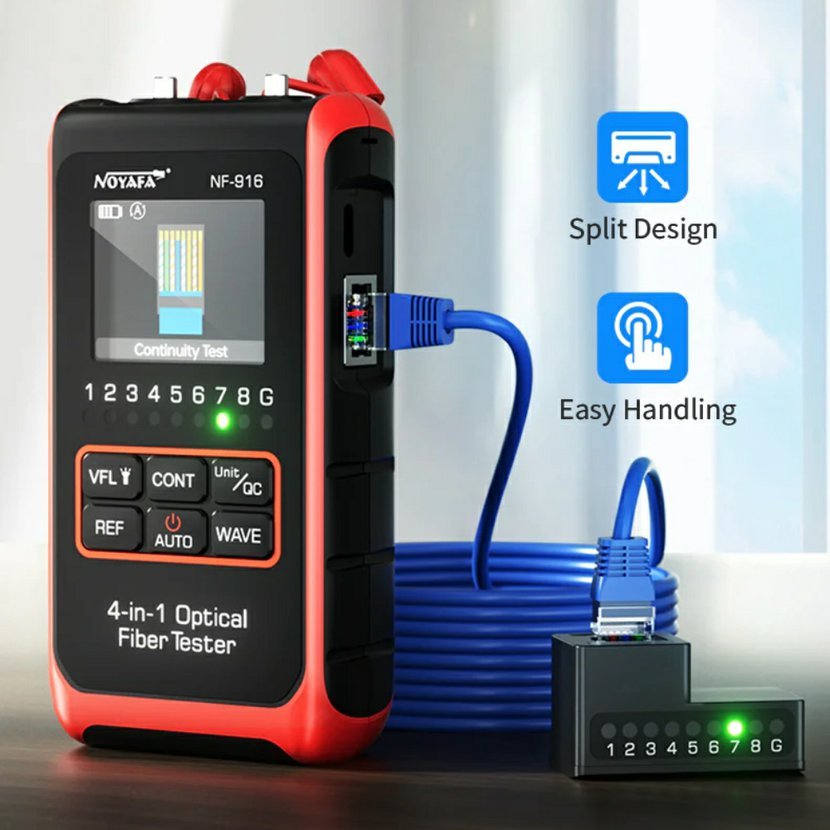

• Odnímatelný vzdálený modul (remote) pro pohodlné testování kabelů na delší vzdálenost
• USB-C nabíjení a integrovaná Li-ion baterie
• Odolné provedení s pogumovanými okraji pro práci v terénu

Tester WSNF-916 kombinuje několik měřicích funkcí do jednoho kompaktního zařízení, což umožňuje rychlou diagnostiku optických tras i ethernetové kabeláže bez nutnosti použití více přístrojů.

Kde najde využití

Tester je vhodný pro každodenní práci techniků, instalačních firem i správců sítí. Uplatní se při instalaci a údržbě optických tras, kontrole strukturované kabeláže nebo při diagnostice problémů v serverovnách a datových rozvaděčích.

V praxi oceníte zejména rychlou kontrolu zapojení RJ45 kabelů, lokalizaci poruch na optických vláknech pomocí VFL nebo přesné měření útlumu optické linky. Funkce detekce modulační frekvence umožňuje snadnou identifikaci konkrétního vlákna ve svazku, což výrazně usnadňuje práci ve složitějších instalacích.

Technické parametry

Optická část

• VFL výkon: >10 mW (červený laser)
• Dosah VFL: až 10 km (dle typu vlákna)
• OPM měřicí rozsah: cca -60 až +8 dBm
• Přesnost měření: ±0,3 dB (1310-1625 nm), ±0,5 dB (850-980 nm)
• Rozlišení: 0,01 dBm
• Podporované vlnové délky: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
• Detekce modulačních frekvencí: 270 Hz / 1 kHz / 2 kHz

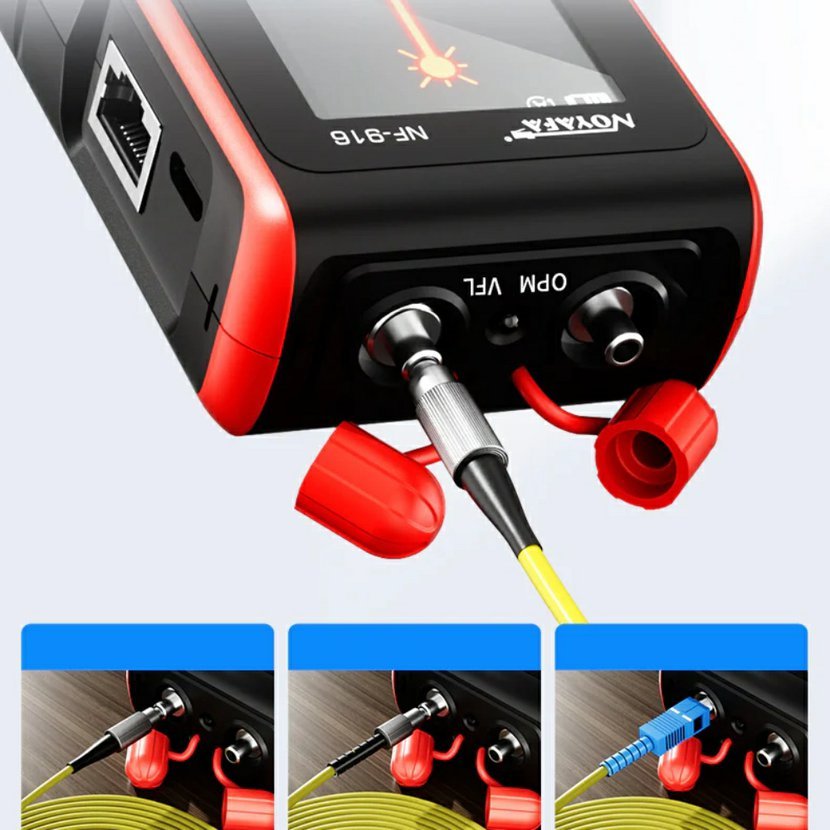

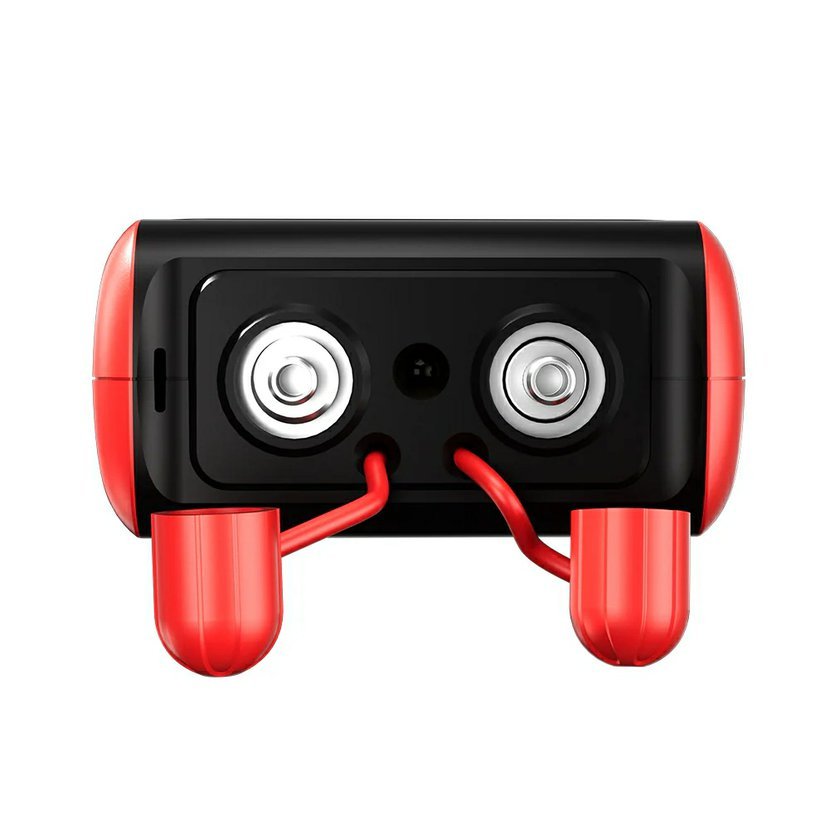

• Optické rozhraní: univerzální 2,5 mm (SC / FC / ST), LC přes redukci (není součástí dodávky)

Metalická část

• Test RJ45 kabelů: správné zapojení, přerušení, zkrat, křížení párů
• QC test: kontrola kvality krimpování konektoru

Displej a funkce

• Displej: barevný LCD
• REF funkce: porovnání relativního útlumu
• Automatické vypnutí: po cca 30 minutách

Napájení a provedení

• Napájení: integrovaná Li-ion baterie (3,7 V)
• Nabíjení: USB-C
• Rozměry: cca 128 x 61 x 32 mm
• Materiál: ABS + pogumování
• Originální kód výrobce: NOYAFA NF-916

Obsah balení: tester WSNF-916, vzdálený modul (remote), USB-C kabel, pouzdro, návod k použití.

Upozornění: Tester není určen pro práci s napájenými ethernetovými linkami (PoE). Před připojením je nutné zajistit, že kabel není pod napětím - odpojte zařízení nebo vypněte funkci PoE. Pro testování napájení PoE doporučujeme použít specializovaný PoE tester. Při práci s funkcí VFL nikdy nemiřte laserem do očí.

Vyberte si tester W-Star WSNF-916 a získejte spolehlivý nástroj pro každodenní práci s optickými i datovými sítěmi.

Doba životnosti baterie nebo akumulátoru je šest měsíců (jedná se o spotřební materiál).
