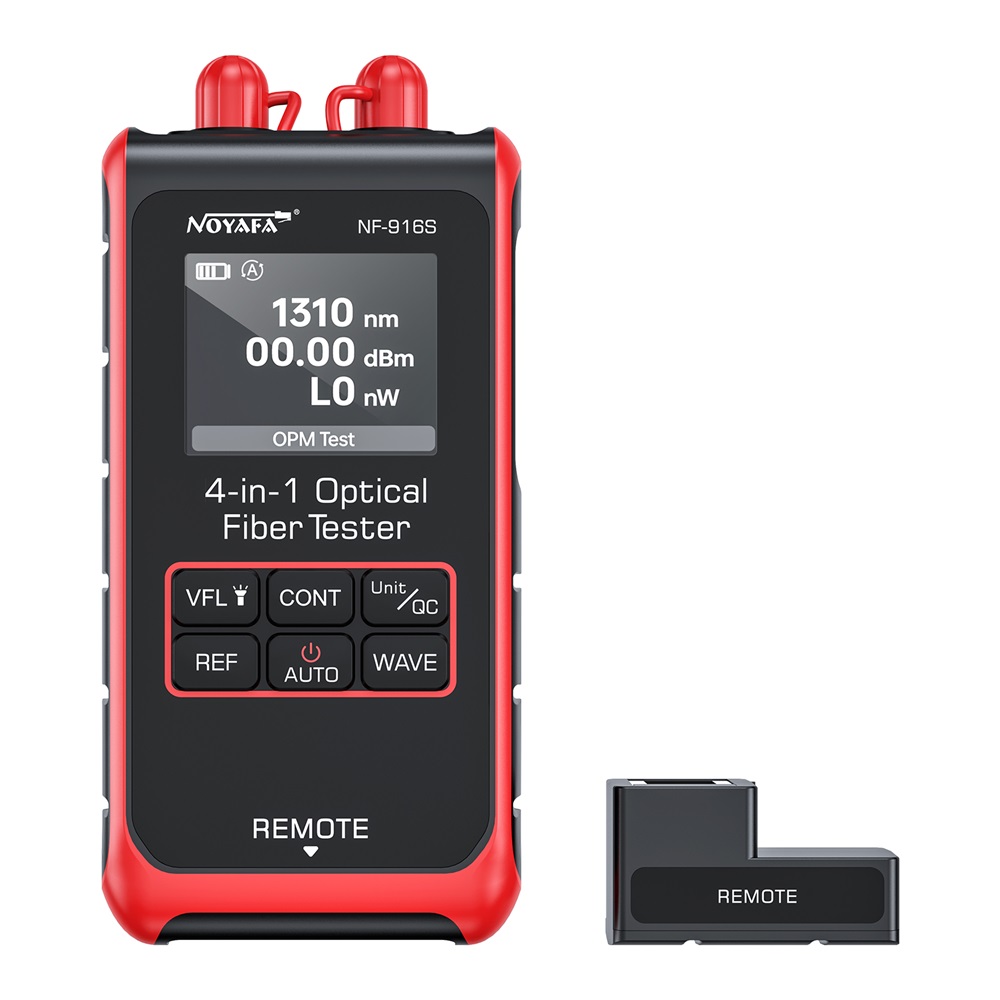

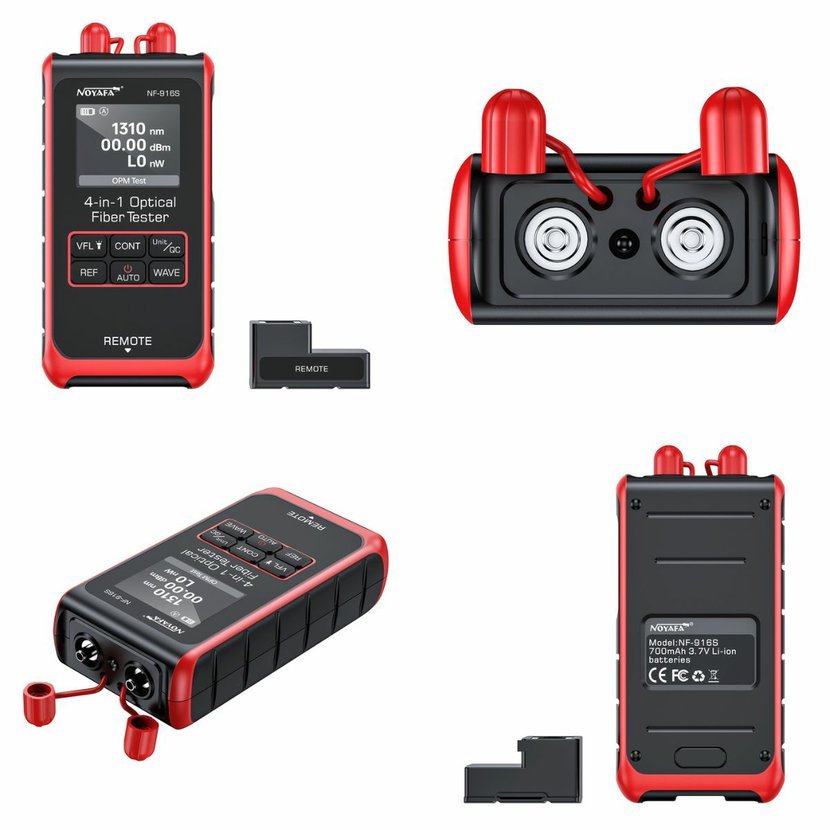

W-Star WSNF-916S - Tester kabelů RJ45 a optika 4v1, VFL, OPM, QC, barevný displej

W-Star Tester kabelů RJ45 a optika WSNF-916S, 4v1, VFL, OPM, QC, displejová diagnostika

Hledáte přesný a přehledný nástroj pro testování optických i metalických sítí? Tester W-Star WSNF-916S kombinuje čtyři klíčové funkce v jednom zařízení - měření optického výkonu (OPM - Optical Power Meter), vizuální lokátor chyb (VFL - Visual Fault Locator), testování RJ45 kabelů a kontrolu kvality krimpování (QC - Quality Check). Oproti základní verzi navíc nabízí detailní diagnostiku zapojení kabelů přímo na displeji, což výrazně usnadňuje identifikaci konkrétní chyby.

Klíčové vlastnosti

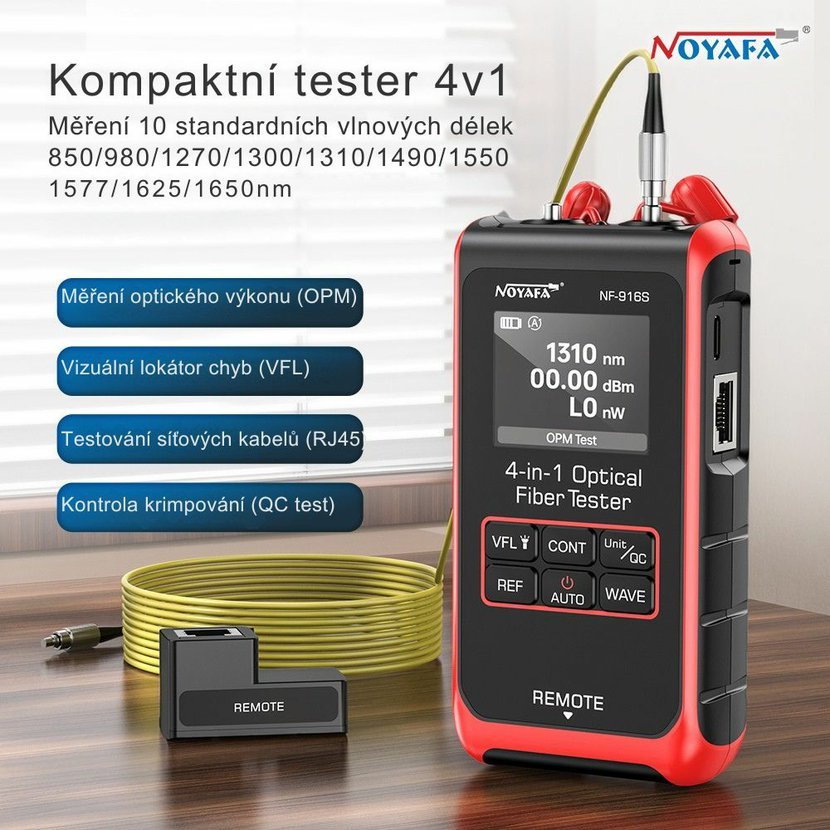

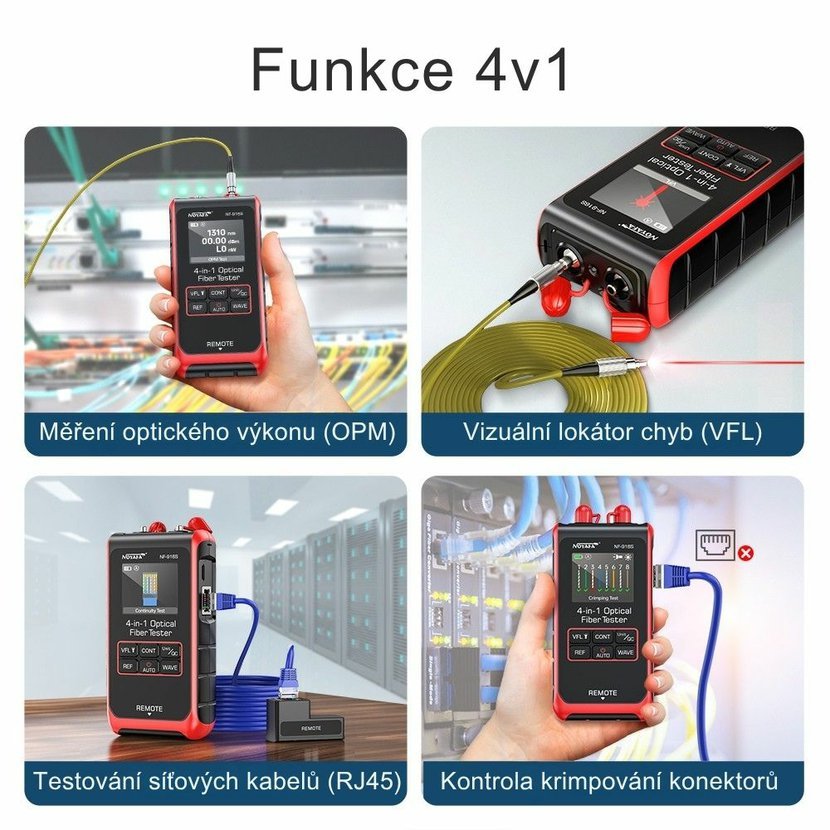

• 4v1 tester - kombinuje funkce OPM, VFL, tester RJ45 a QC (kontrola krimpování) v jednom zařízení
• Detailní diagnostika kabelů na displeji - přesné zobrazení chyb typu přerušený vodič, zkrat nebo křížení párů
• Měření optického výkonu (OPM - Optical Power Meter) v rozsahu cca -60 až +8 dBm
• Široký rozsah vlnových délek - 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
• Vizuální lokátor chyb (VFL - Visual Fault Locator) s výkonem >10 mW pro rychlou lokalizaci poruch
• Tester RJ45 kabelů - kontrola zapojení, detekce přerušení, zkratů a křížení vodičů
• QC test (kontrola krimpování - Quality Check) - okamžitá kontrola kvality zakončení konektoru (správně / chyba)
• Detekce modulační frekvence (frequency test) - 270 Hz / 1 kHz / 2 kHz pro identifikaci optických vláken
• REF funkce (referenční měření) - porovnání útlumu a relativních hodnot
• Přesnost měření až ±0,3 dB dle vlnové délky
• LED svítilna pro práci ve špatně osvětlených prostorech

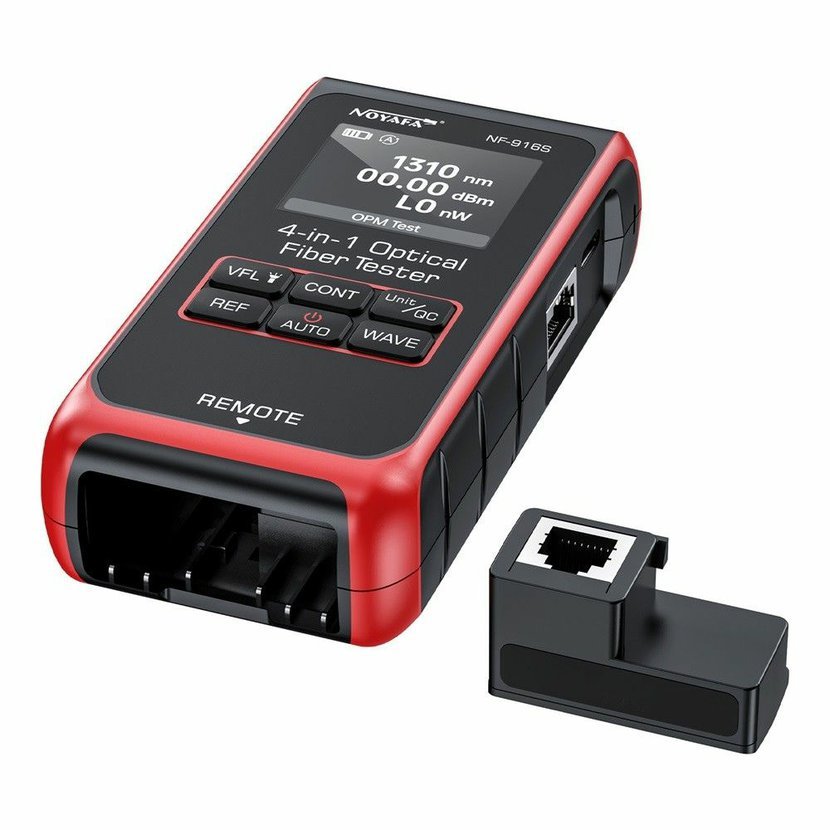

• Vzdálený modul (remote) - odnímatelná jednotka pro testování kabelů na větší vzdálenost
• USB-C nabíjení a integrovaná Li-ion baterie
• Odolné provedení vhodné pro práci v terénu

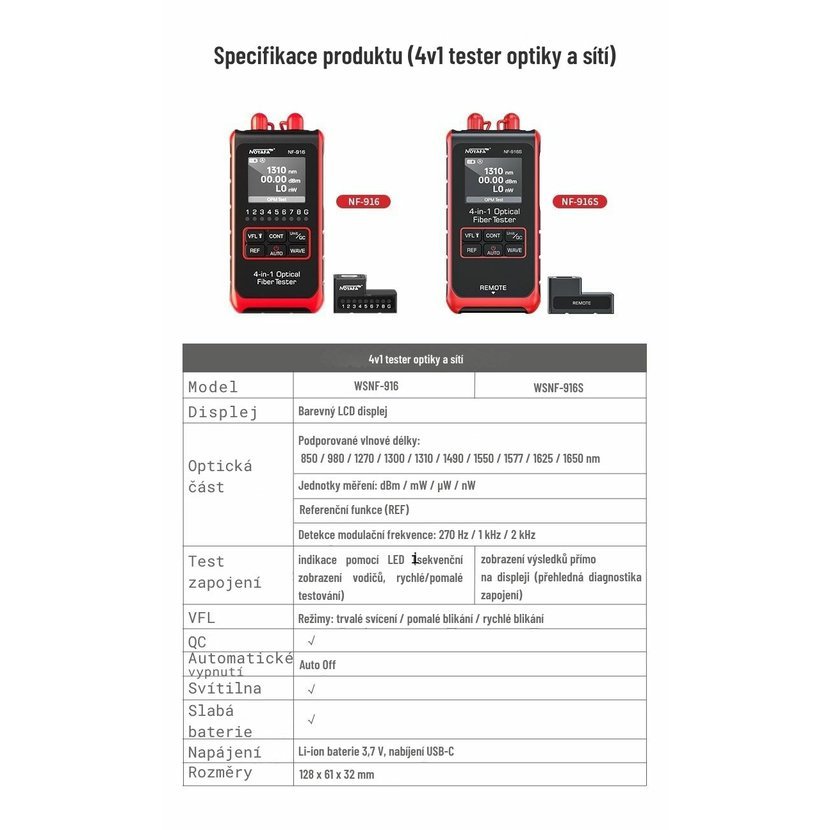

Model WSNF-916S rozšiřuje možnosti základní verze o přehledné zobrazení výsledků testu kabelů. Na displeji okamžitě vidíte konkrétní stav jednotlivých vodičů, což výrazně zrychluje diagnostiku a eliminuje nutnost interpretace LED indikace.

Kde najde využití

Tester WSNF-916S je ideální pro profesionální použití při instalaci, údržbě a diagnostice optických i datových sítí. Využití najde u techniků ISP, instalačních firem, správců IT infrastruktury i servisních pracovníků.

V praxi oceníte zejména rychlou identifikaci chyb v kabeláži, přesné měření optického výkonu nebo lokalizaci poruch pomocí VFL. Díky funkci detekce modulační frekvence lze snadno identifikovat konkrétní vlákno v optickém svazku, což je klíčové při práci v rozsáhlých nebo nepřehledných instalacích.

Technické parametry

Optická část

• VFL výkon: >10 mW (červený laser)
• Dosah VFL: až 10 km (dle typu vlákna)
• OPM měřicí rozsah: cca -60 až +8 dBm
• Přesnost měření: ±0,3 dB (1310-1625 nm), ±0,5 dB (850-980 nm)
• Rozlišení: 0,01 dBm

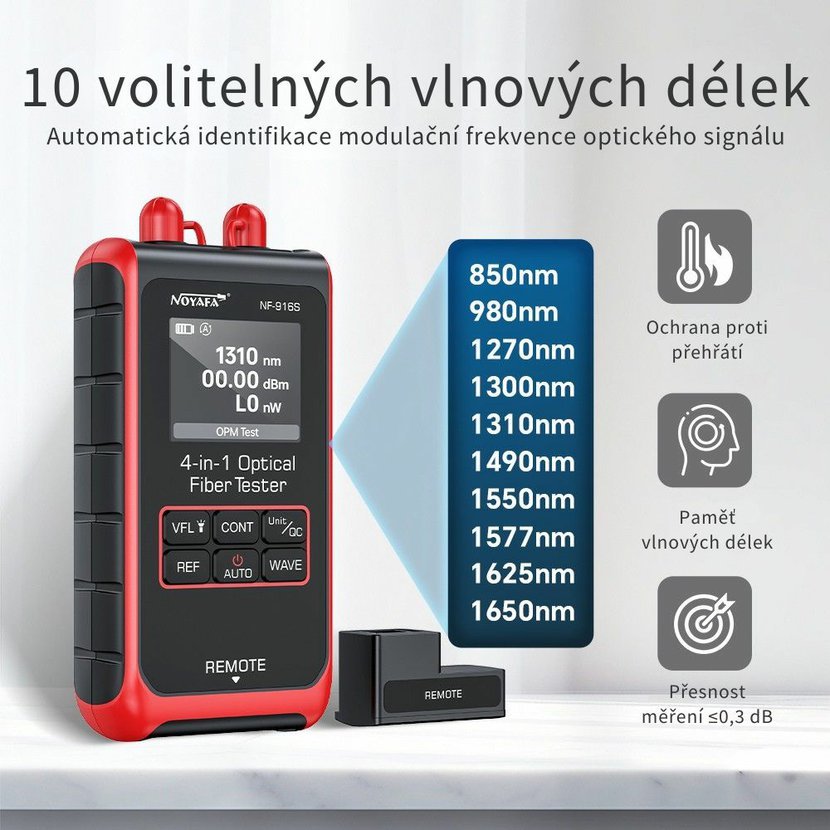

• Podporované vlnové délky: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
• Detekce modulačních frekvencí: 270 Hz / 1 kHz / 2 kHz

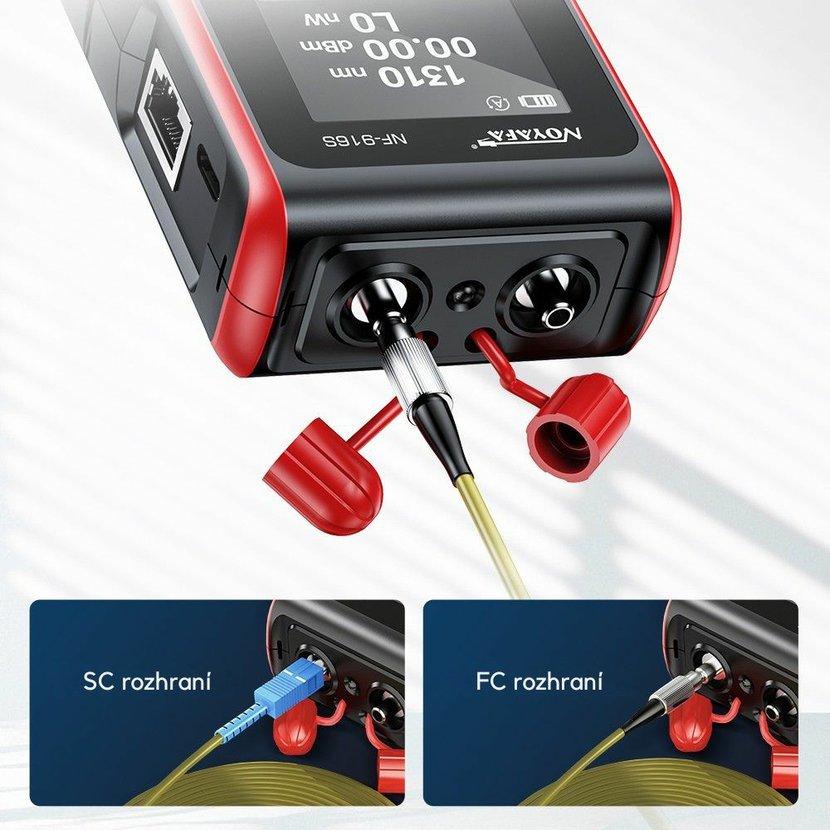

• Optické rozhraní: univerzální 2,5 mm (SC / FC / ST), LC přes redukci (není součástí dodávky)

Metalická část

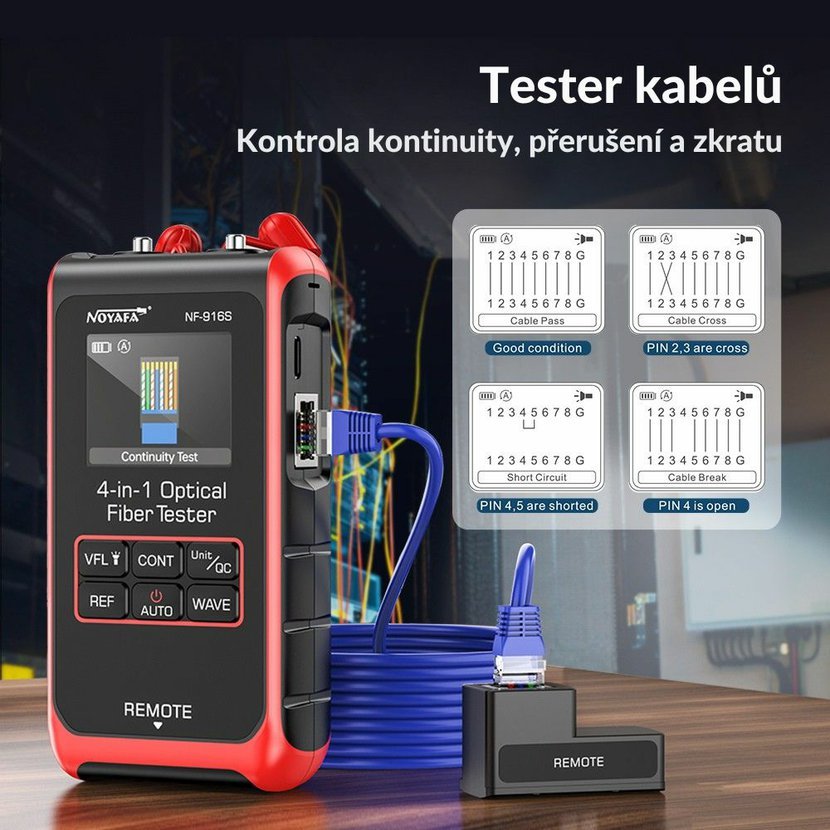

• Test RJ45 kabelů - detailní diagnostika: Cable Pass (správné zapojení), Cable Cross (křížení vodičů), Short Circuit (zkrat), Cable Break (přerušený vodič)
• QC test - kontrola kvality krimpování konektoru

Displej a funkce

• Displej: barevný LCD
• REF funkce (referenční měření)
• Automatické vypnutí: po cca 30 minutách

Napájení a provedení

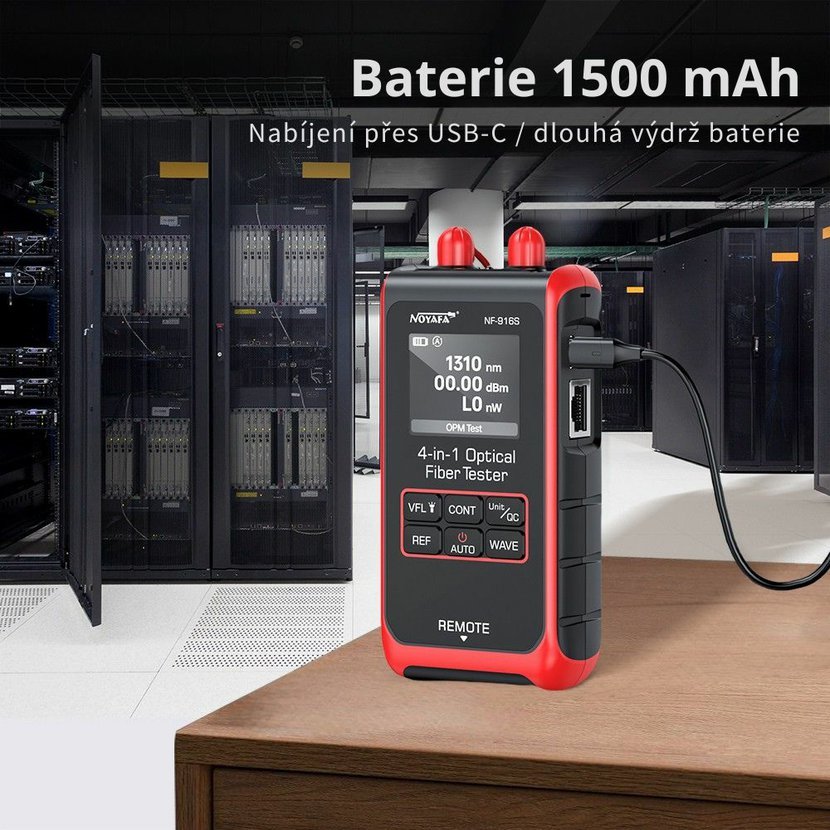

• Napájení: integrovaná Li-ion baterie (3,7 V)
• Nabíjení: USB-C
• Váha produktu: 127g
• Rozměry balení: 122 x 170 x 50 mm
• Materiál: ABS + pogumování
• Originální kód výrobce: NOYAFA NF-916S

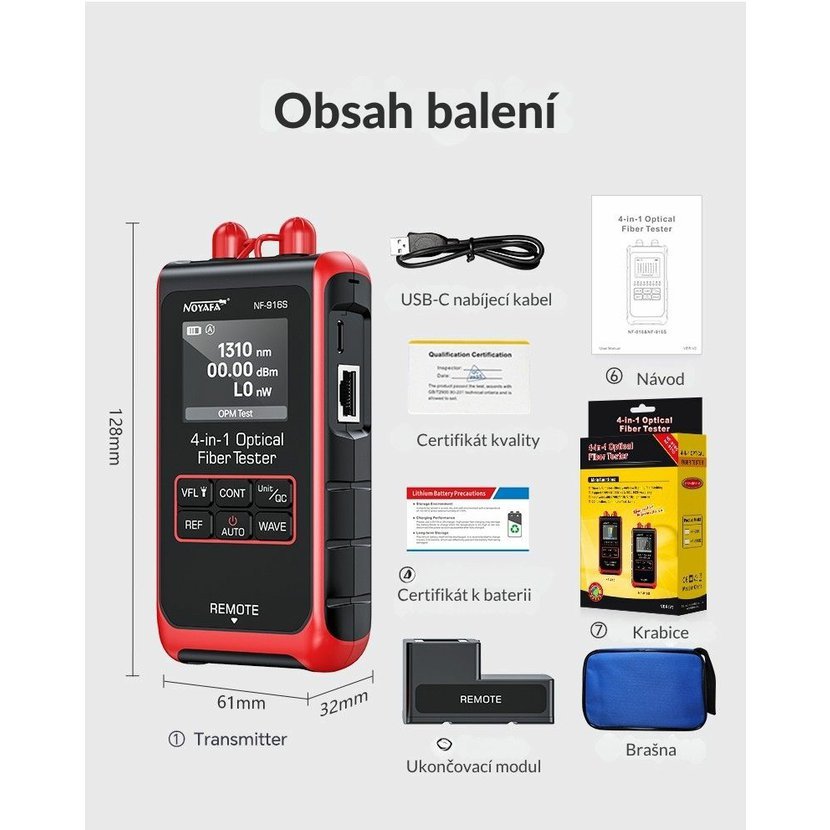

Obsah balení: tester WSNF-916S, vzdálený modul (remote), USB-C kabel, pouzdro, návod k použití.

Upozornění: Tester není určen pro práci s napájenými ethernetovými linkami (PoE). Před připojením je nutné zajistit, že kabel není pod napětím - odpojte zařízení nebo vypněte funkci PoE. Pro testování napájení PoE doporučujeme použít specializovaný PoE tester. Při práci s funkcí VFL nikdy nemiřte laserem do očí.

Zvolte W-Star WSNF-916S, pokud potřebujete rychlou a přesnou diagnostiku kabelů s přehledným zobrazením výsledků přímo na displeji.

Doba životnosti baterie nebo akumulátoru je šest měsíců (jedná se o spotřební materiál).
