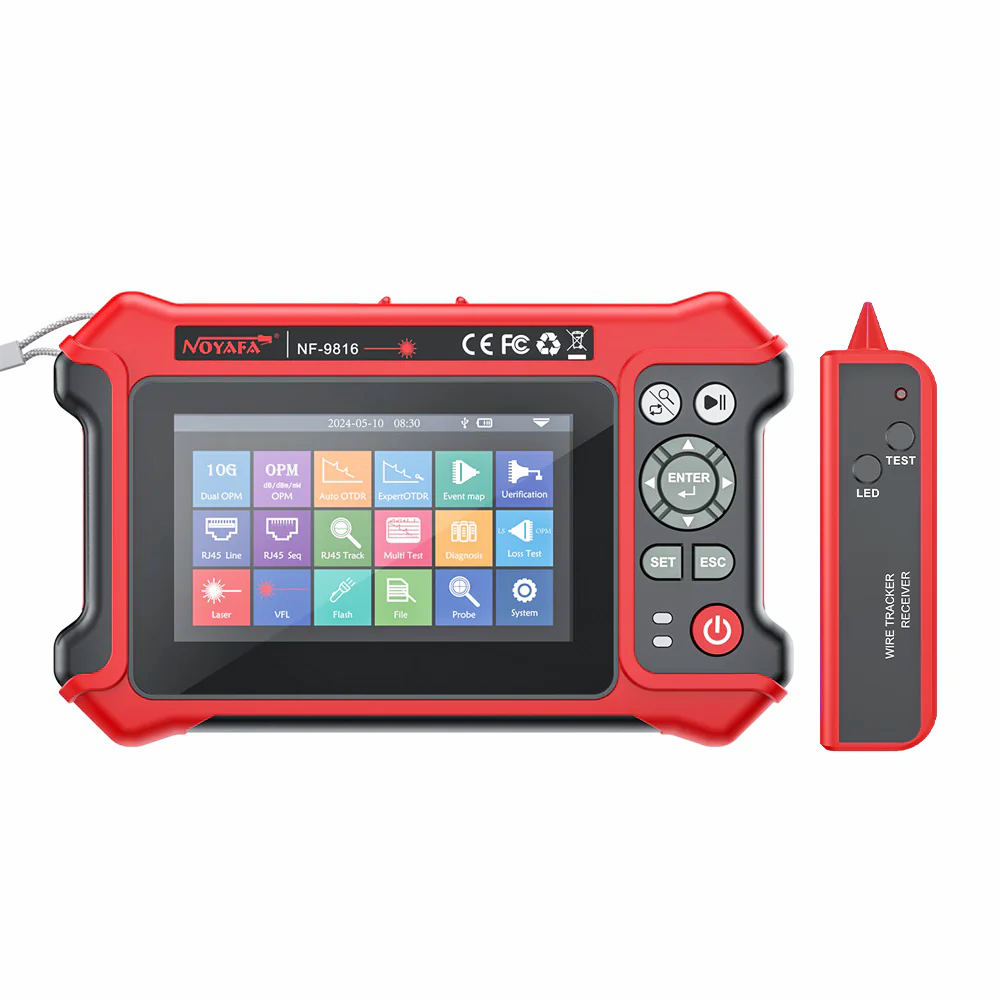

W-Star WSNF-9816 - multifunkční OTDR tester optických sítí 1310/ 1550 nm, OPM, VFL, LAN

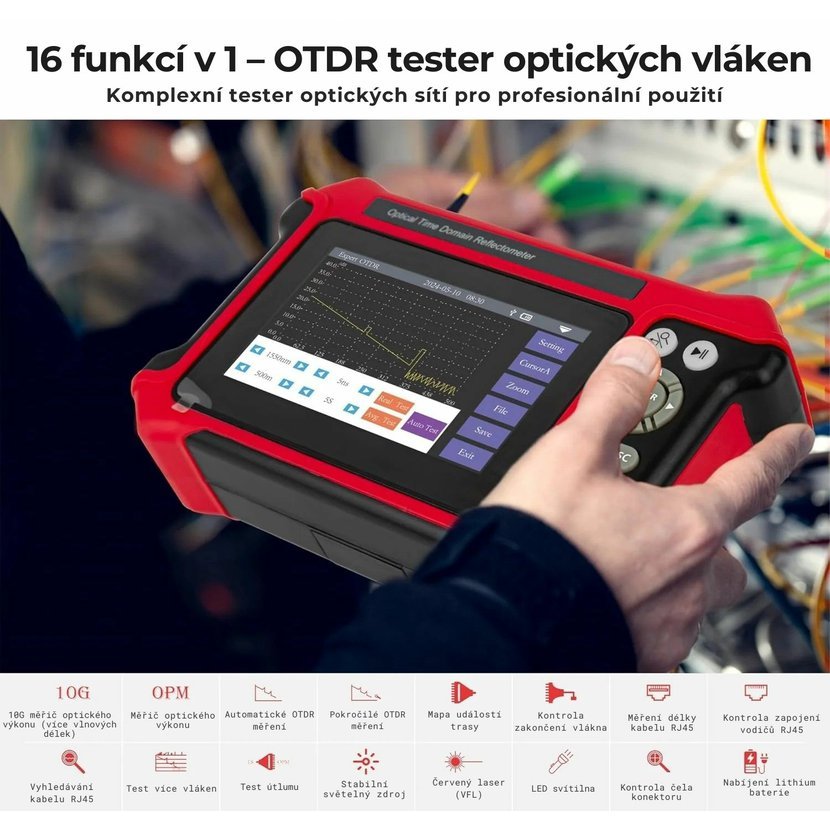

W-Star WSNF-9816 je multifunkční OTDR tester optických vláken, který kombinuje několik měřicích funkcí v jednom zařízení. Umožňuje měření pomocí dvou vlnových délek 1310 nm a 1550 nm, což pokrývá běžné single-mode optické sítě. Díky dynamickému rozsahu až 28 dB je vhodný pro diagnostiku tras do vzdálenosti až 60 km. Přístroj je určen pro techniky, montážní firmy i správce sítí, kteří potřebují rychlou lokalizaci poruch a přesné vyhodnocení trasy. Kombinace automatického i pokročilého režimu umožňuje jednoduché použití i detailní analýzu měření.

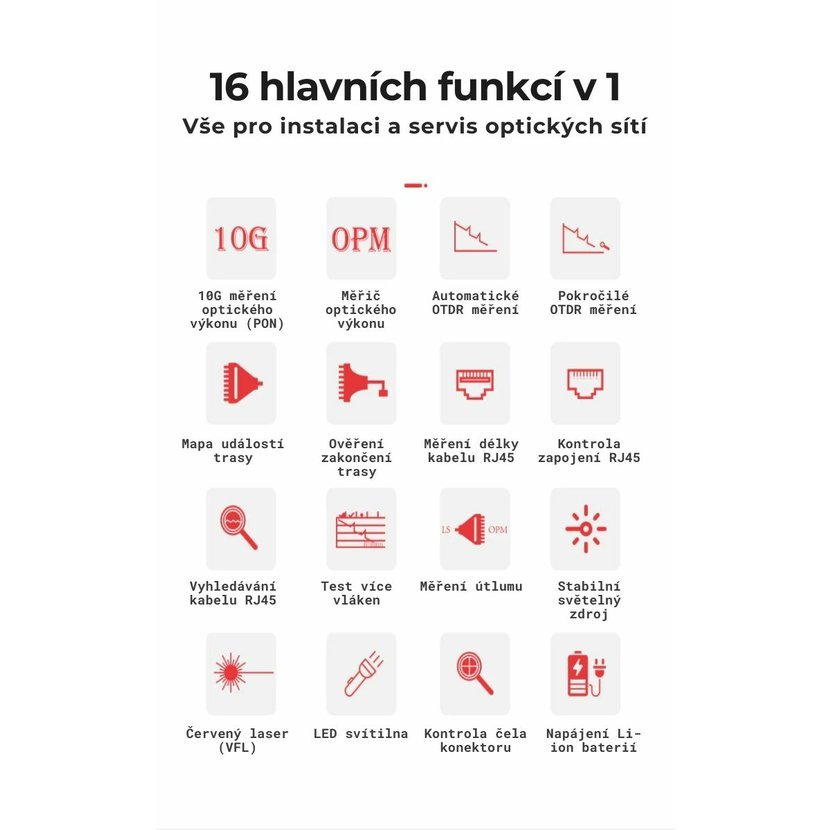

Klíčové vlastnosti

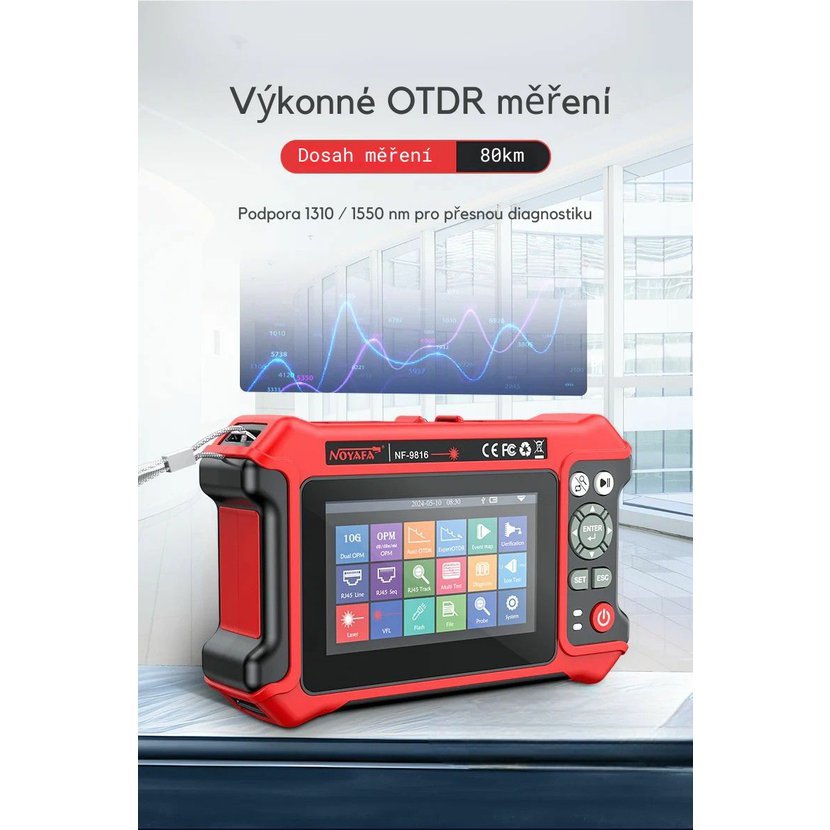

• OTDR měření ve dvou vlnových délkách (1310 / 1550 nm) - přesná analýza optické trasy a lokalizace poruch.
• Dynamický rozsah až 28 dB - vhodné pro měření dlouhých tras až do 60 km.

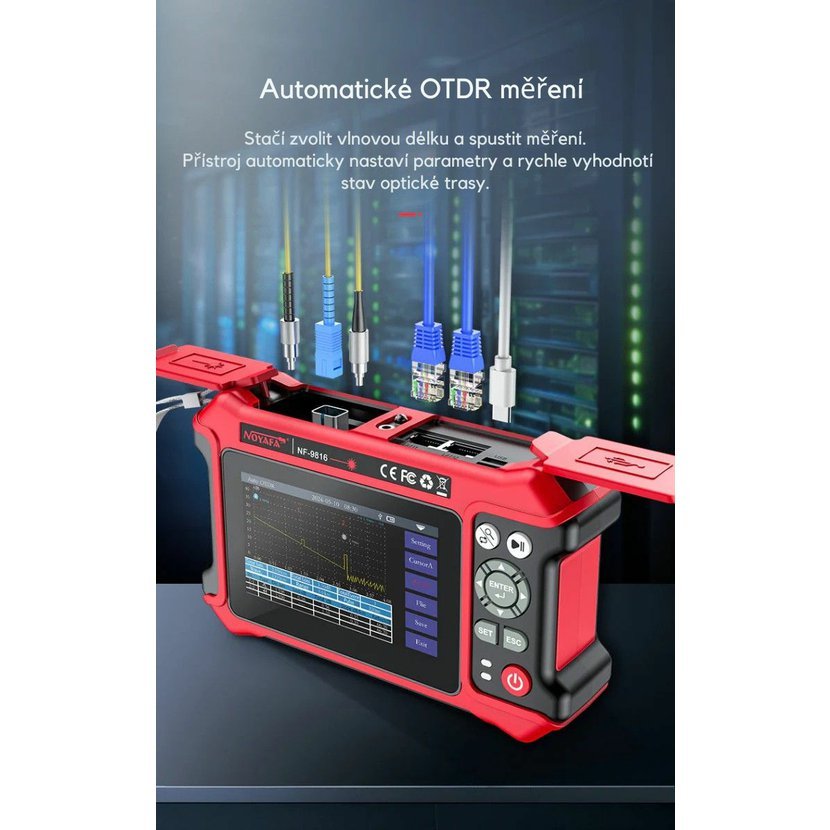

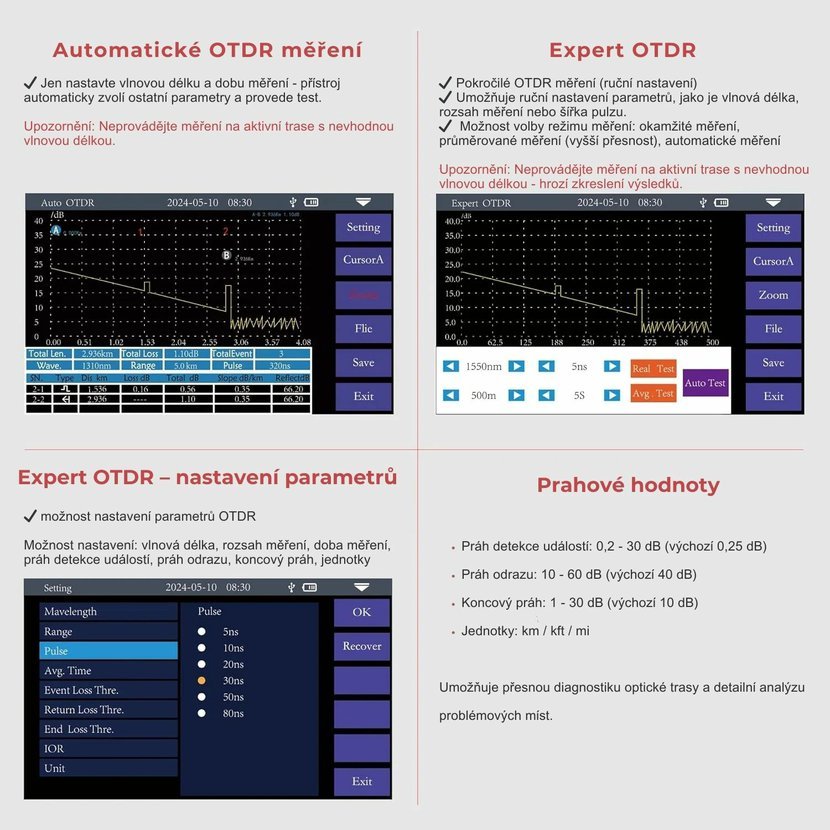

• Automatický režim měření - rychlé testování jedním tlačítkem bez nastavování.

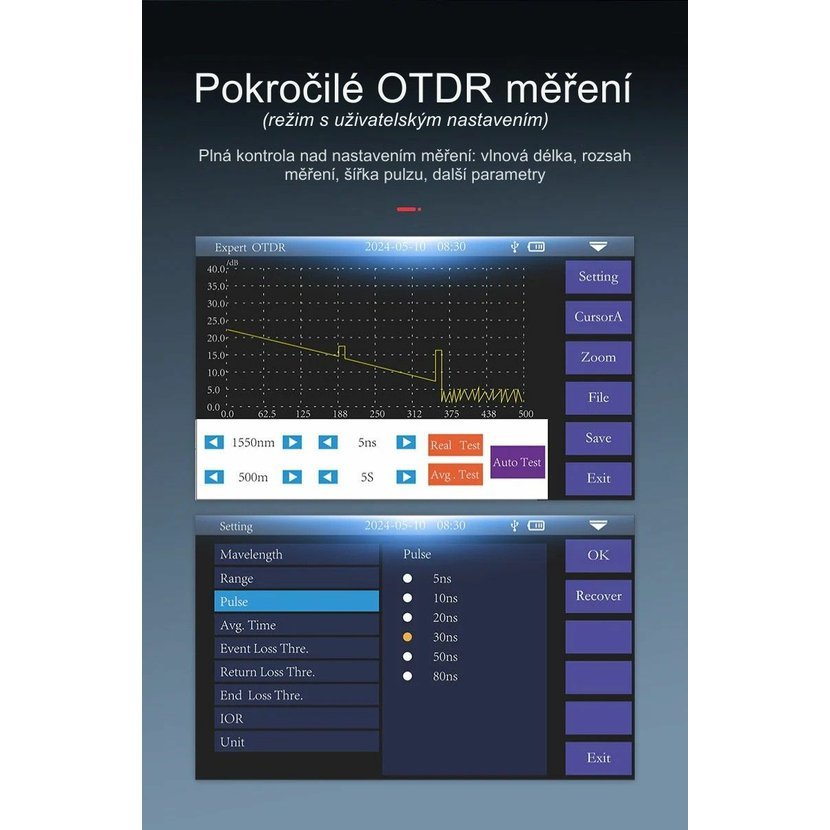

• Pokročilý režim (ruční nastavení) - detailní konfigurace pro přesnou diagnostiku.

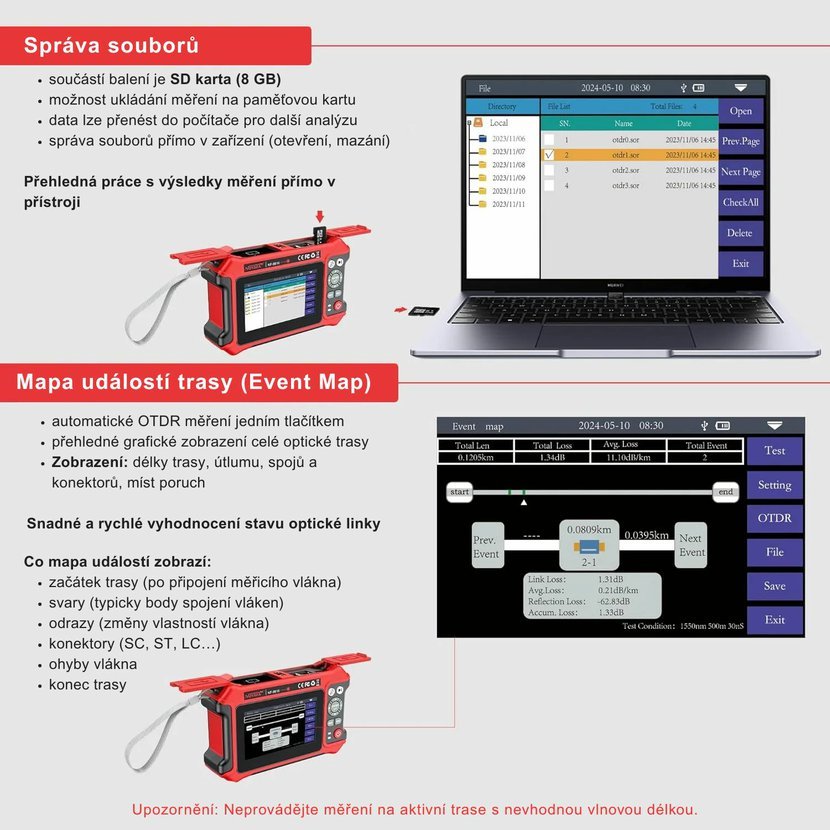

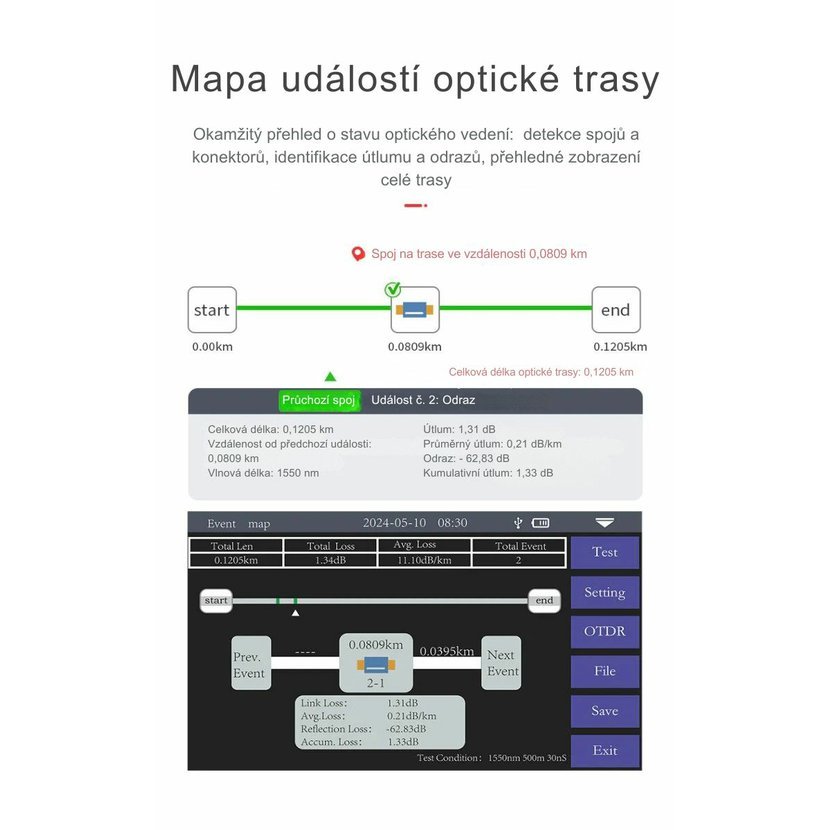

• Mapa událostí trasy - přehledné zobrazení spojů, konektorů a útlumu.

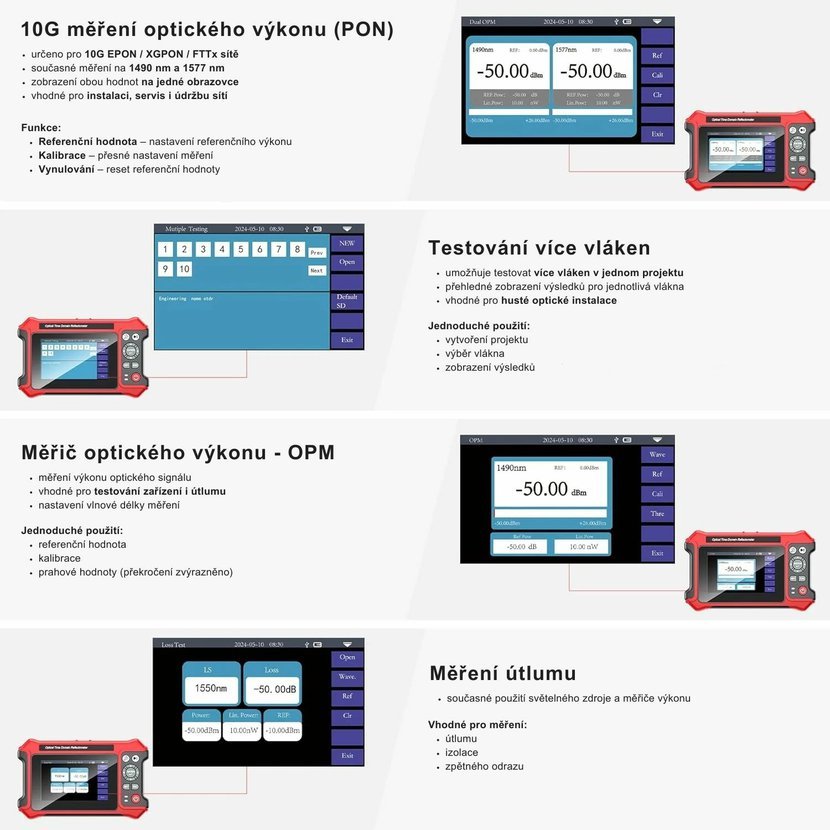

• Měřič optického výkonu - rozsah -50 až +26 dBm pro kontrolu signálu.
• Stabilní světelný zdroj - zajišťuje konzistentní měření útlumu.

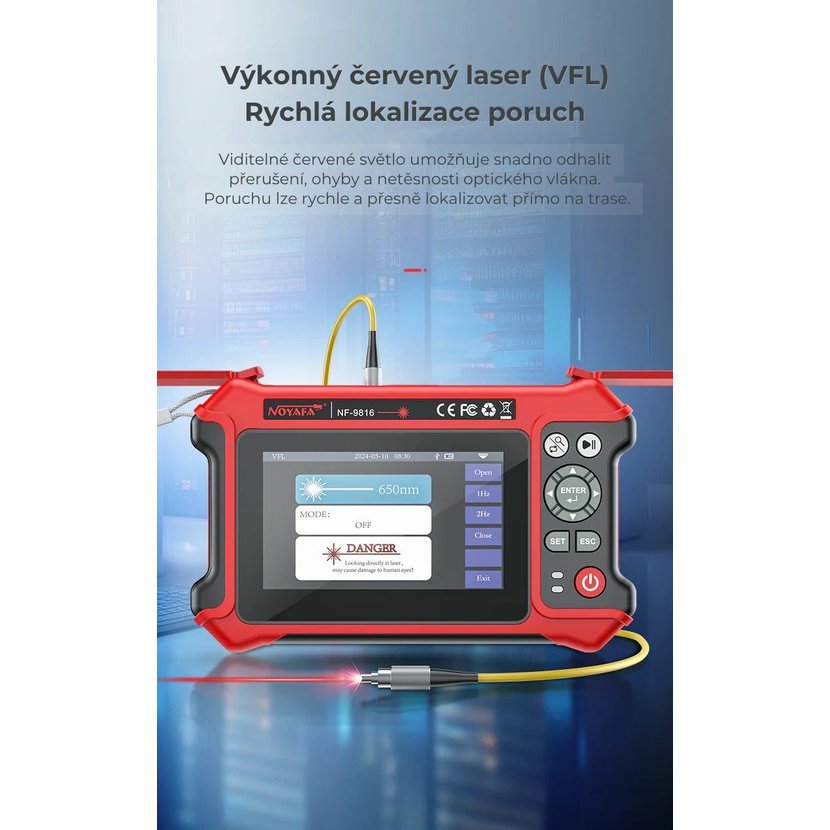

• Vizuální lokalizátor poruch (červený laser) - rychlé odhalení lomů a přerušení.

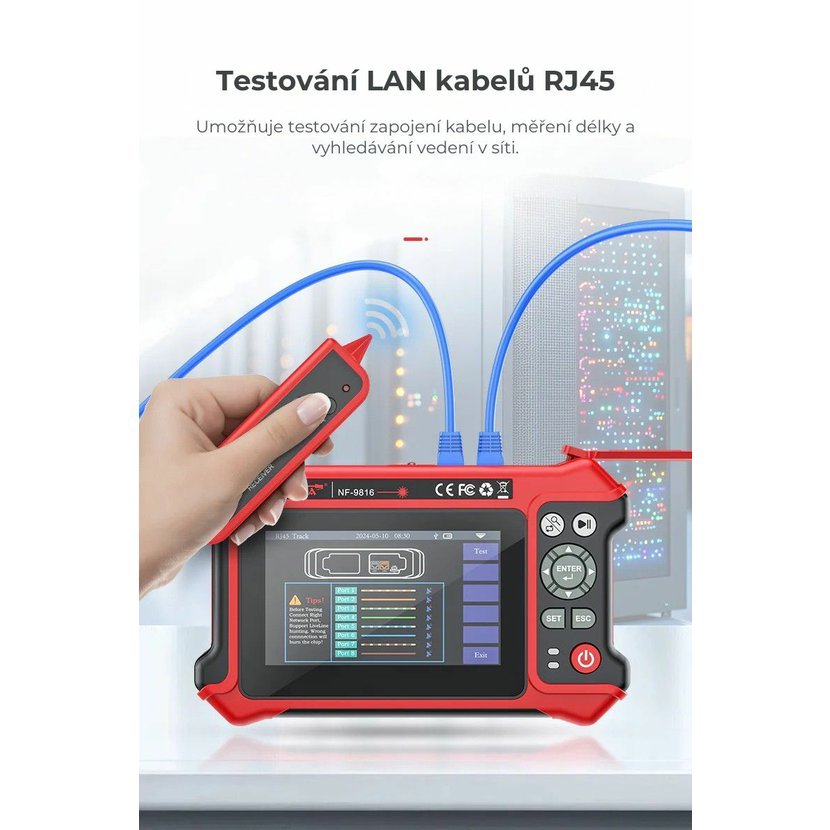

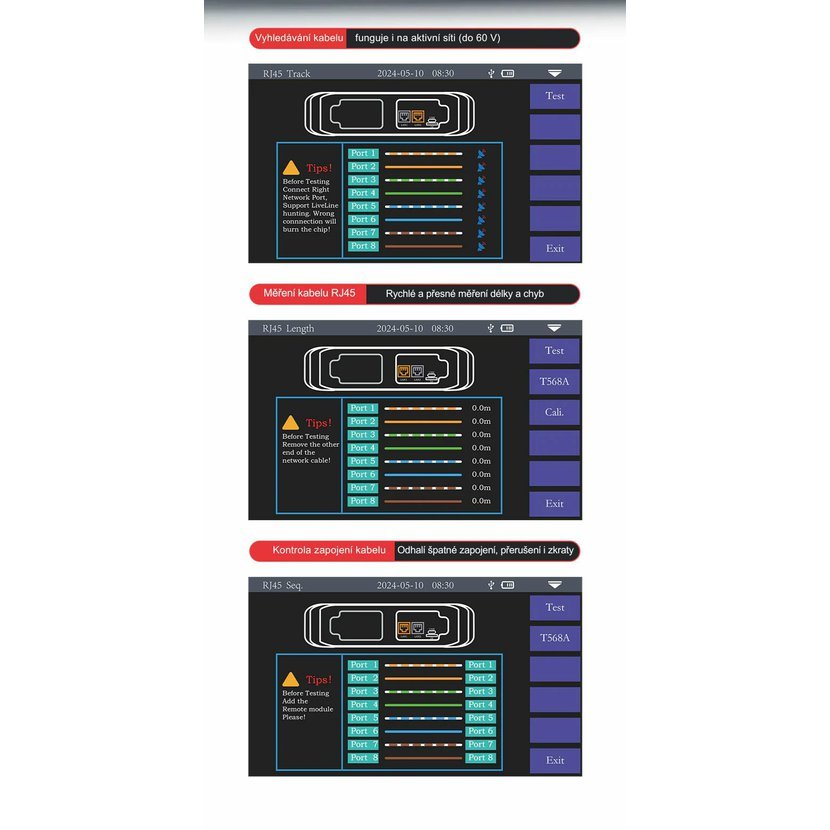

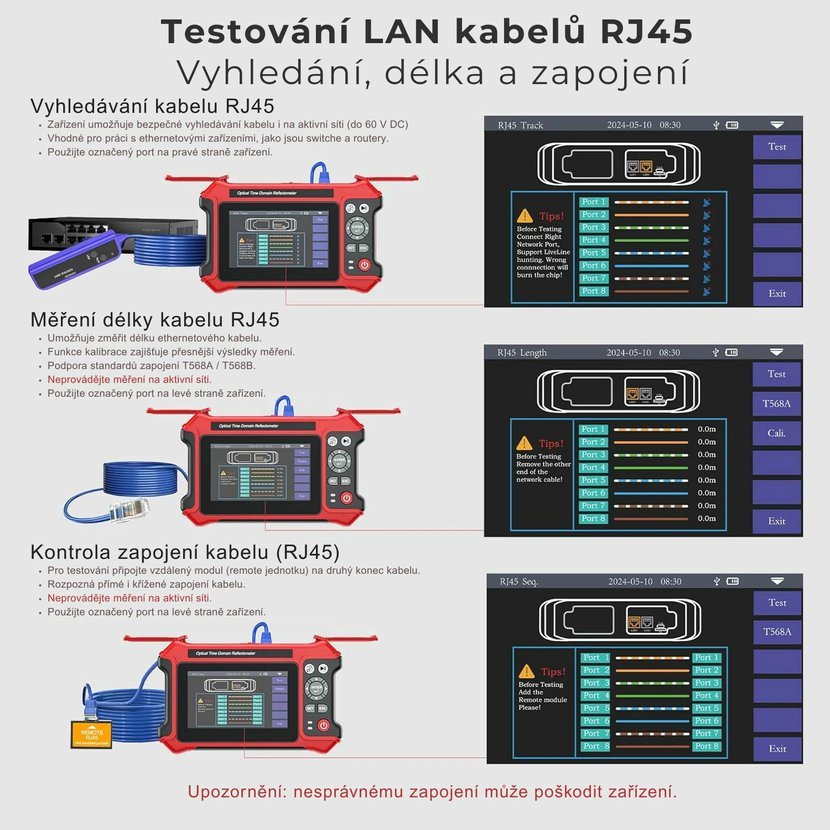

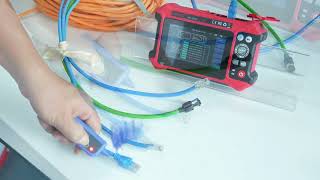

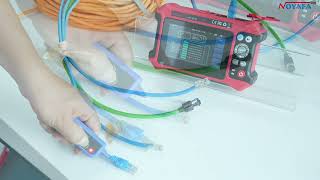

• Testování síťových kabelů RJ45 - délka, zapojení vodičů i vyhledávání kabelů.
• Současné testování více vláken - efektivní práce u hustých instalací.

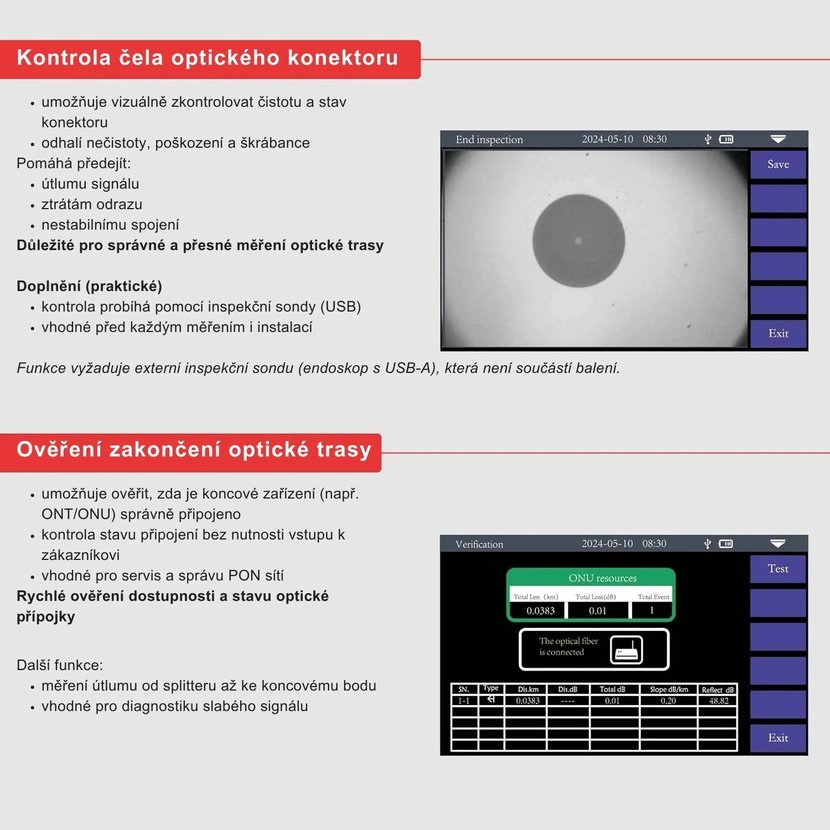

• Kontrola čela konektoru - odhalení nečistot a poškození.
• 3,5" barevný displej - ovládání dotykem i tlačítky.

V praxi umožňuje tester rychle ověřit stav optické trasy, lokalizovat problémové místo a zároveň změřit výkon signálu bez nutnosti použití více zařízení. Přístroj automaticky vyhodnocuje jednotlivé události na trase a zobrazuje je v přehledné grafické podobě, což výrazně zjednodušuje práci při instalaci i servisu optických sítí.

Pro koho je přístroj vhodný

• Technici optických sítí - instalace, měření a diagnostika tras v terénu.
• ISP a poskytovatelé internetu - údržba PON a FTTH sítí.
• Servisní firmy a integrátoři - kontrola kvality instalace a řešení poruch.
• Správci sítí - pravidelná kontrola infrastruktury.
• Pokročilí uživatelé - detailní analýza díky ručnímu nastavení.

Kde se používá

• PON a FTTH sítě - měření optických přípojek.
• Metropolitní a přístupové sítě - diagnostika dlouhých tras.
• Datová centra - kontrola optických propojení.
• Strukturovaná kabeláž - testování optiky i LAN kabelů.
• Servis a údržba sítí - lokalizace poruch a útlumu.

Srovnání s modelem WSNF-981

• WSNF-9816 - pokročilý OTDR tester s vyšším výkonem a detailní analýzou.
• WSNF-981 - základní varianta pro orientační měření.
• Hlavní rozdíl - vyšší přesnost, větší dosah a více funkcí u modelu 9816.
• Kdy zvolit WSNF-981 - pro jednoduché a rychlé testy.
• Kdy zvolit WSNF-9816 - pro servis, diagnostiku a profesionální použití.

Technické parametry

OTDR

• Vlnové délky: 1310 / 1550 nm
• Typ vlákna: G.652 SM
• Dynamický rozsah: 26 / 28 dB
• Měřicí rozsah: 10 m - 60 km
• Mrtvá zóna události: 10 m
• Mrtvá zóna útlumu: 15 m
• Šířka pulzu: 5 ns - 10 us
• Přesnost měření: ±(1 m + interval + 0,005 % z délky)
• Rozlišení: 0,05 - 8 m
• Formát souborů: SOR

Měřič optického výkonu

• Rozsah: -50 až +26 dBm
• Kalibrační vlnové délky: 850 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 nm

Ostatní

• Displej: 3,5" barevný LCD
• Úložiště: interní + TF karta

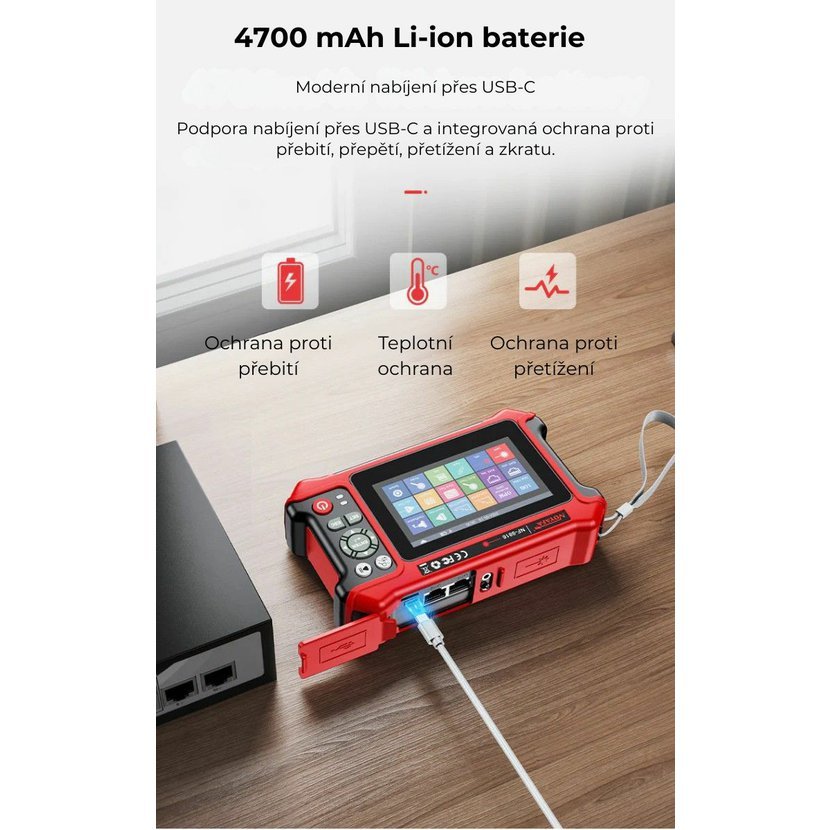

• Baterie: 4700 mAh
• Nabíjení: USB-C
• Výdrž: až 12 h provozu
• Rozměry: 173 x 82 x 37 mm
• Hmotnost: do 350 g

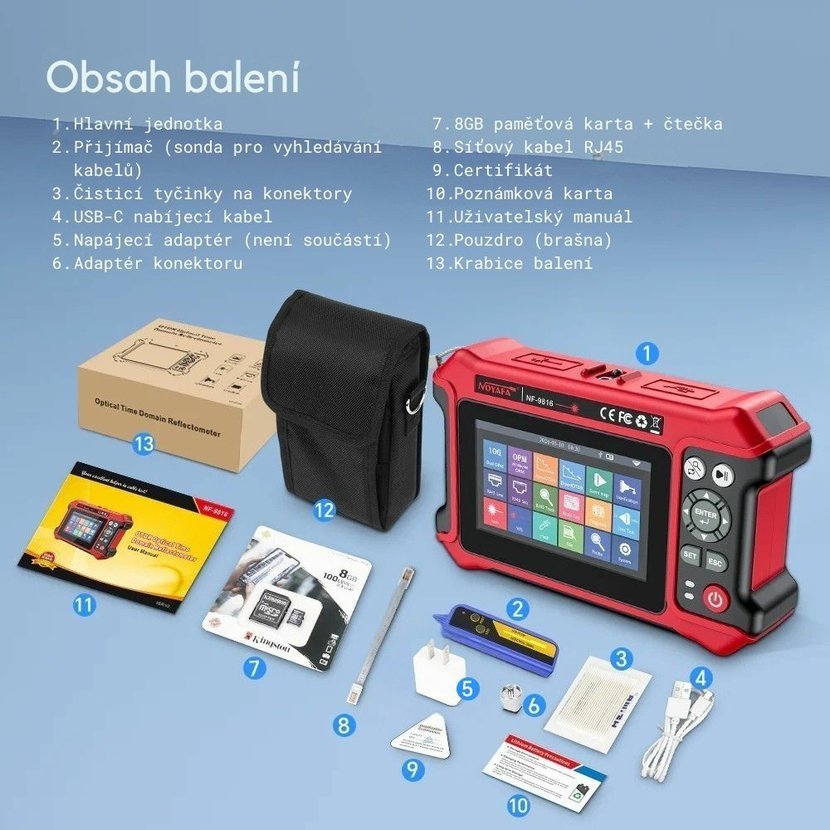

Obsah balení: OTDR tester, napájecí adaptér, kabely, příslušenství.

Vyberte řešení, které vám umožní rychlou a přesnou diagnostiku optických sítí a zároveň zjednoduší práci v terénu.

Originální kód výrobce: NOYAFA NF-9816. Produkt je distribuován pod značkou W-Star.

Zařízení je vybaveno vestavěným akumulátorem. Před prvním použitím doporučujeme jeho plné nabití. První nabíjecí cyklus může trvat déle než obvykle. Doba životnosti baterie nebo akumulátoru je šest měsíců (spotřební materiál).

Technická specifikace může být změněna bez výslovného upozornění. Obrázky mohou v drobných detailech lišit od skutečného provedení.
